框架支撑式立式储液出料装置结构设计

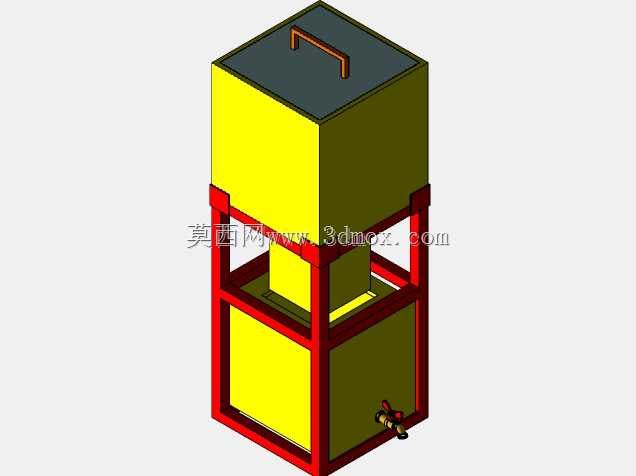

该立式储液出料装置主要面向小型生产车间、实验室试剂中转、小型加工工位的液体物料暂存与定量取用场景，可适配水性溶剂、低粘度切削液、常规工业清洗液等多种无强腐蚀性流体的存储需求，解决了传统敞口储液桶易洒落、取料不便、放置不稳的痛点。装置整体采用上下分层的立式布局，核心储液腔体为方正立式结构，顶部设置带嵌入式提手的密封盖板，提手采用弯折成型的一体式结构，无需额外连接件即可实现盖板的快速开合，盖板与腔体上口做贴合式密封处理，可减少存储过程中液体挥发与外界杂质落入。腔体外部采用红色型材焊接成双层框架支撑结构，框架通过横向与竖向型材的交叉连接形成稳定的承托骨架，将储液腔体牢牢固定在框架内部，避免装置受外力碰撞时出现腔体移位、变形的问题，同时框架底部预留了足够的离地间隙，可适配常规叉车、手动液压搬运车的叉齿伸入，方便装置整体在不同工位之间转运。装置下部腔体侧面安装有旋拧式出料阀门，阀门采用侧装低位布局，安装位置贴近腔体底部，可最大程度减少腔体内的液体残留，阀门操作端向外伸出框架边界，操作人员无需探身即可轻松完成出料开度的调节，可根据实际使用需求控制液体流出速度，适配不同容量容器的接料需求。设计过程中充分考虑了安装与使用的边界条件，整体外形为规整的长方体结构，无外凸的尖锐部件，放置时仅需占用较小的平面空间，可直接放置在常规工作台面或车间平整地面上使用，无需额外做地基固定。框架的型材选型兼顾了结构强度与整体重量，在保证可承托满腔液体重量的前提下尽可能降低装置自重，方便短距离的人工移位。腔体内部做光滑过渡处理，无清洁死角，日常维护时可直接打开顶部盖板进行内部冲洗，降低了长期使用后的清洁难度。该装置的结构设计兼顾了实用性与耐用性，各部件连接方式简单可靠，易损的阀门部件采用标准通用件，后期更换维护成本极低，可满足各类小型作业场景下的液体常态化存储与取用需求。
