多槽侧绞盘钢丝绳卷筒结构设计

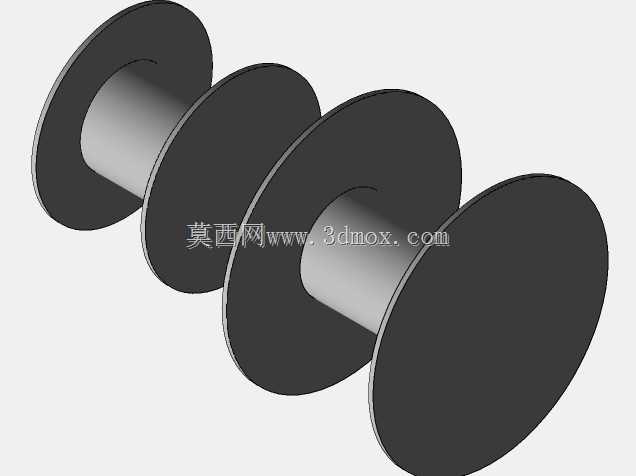

　　在起重卷扬、工程绞车、索道牵引以及重型物料拖拽类设备的传动末端，钢丝绳卷筒是直接承接载荷、规整绳体排布的核心受力构件，本次设计的多挡边侧绞盘用卷筒，针对多层缠绕、多绳股独立排布的工况做了针对性结构优化，区别于常规单腔单挡边的卷筒结构，这款产品在筒身外侧设置了三道径向凸起的挡边结构，将整个筒身分隔为四个独立的绳槽容纳腔，可同时适配多组独立钢丝绳的缠绕作业，避免不同绳股在收放过程中出现交叠、咬绳、乱绳的问题，尤其适配需要多点同步牵引、多吊点独立承重的起重作业场景，比如港口小型起重设备、工程抢险绞车、林业集材拖拽设备的绞盘结构中，这类多腔卷筒能大幅降低钢丝绳的磨损速率，延长绳体使用寿命。从结构设计逻辑来看，筒身采用空心圆柱筒体结构，

　　在保证整体抗弯抗扭强度的前提下，尽可能降低构件自身重量，筒壁厚度经过受力校核，可匹配对应直径钢丝绳的额定破断拉力载荷，避免在满负载收绳时出现筒壁变形、焊缝开裂的问题。两端的端挡边直径大于中间分隔挡边的直径，在最外侧绳腔收满钢丝绳后，端挡边能提供足够的径向限位高度，防止绳体在高速收放、带载启停的惯性作用下从筒身侧边脱出。中间的分隔挡边高度根据单腔最大容绳量对应的绳层厚度设计，既不会因为挡边过高增加不必要的材料消耗与转动惯量，也不会因为挡边高度不足导致相邻腔室的钢丝绳出现窜槽问题。安装边界方面，卷筒两端的中心轴孔为同轴等径设计，可直接适配绞盘机架上的轴承座安装位，轴孔与筒身的同轴度公差控制在机械设计对应的精度等级内，

　　避免卷筒高速转动时出现径向跳动，加剧轴承磨损与设备运行抖动。筒身的外圆表面没有加工额外的螺旋绳槽，属于光面多腔卷筒，适配钢丝绳多层缠绕的使用需求，相比带螺旋绳槽的单层缠绕卷筒，这款结构的容绳量更大，适合长距离牵引、大行程起升的作业场景。在实际设备配套中，这类卷筒通常一端连接减速机构的输出轴，通过键连接传递扭矩，另一端通过轴承支撑在机架上，转动过程中带动钢丝绳有序缠绕在对应腔室内，每个腔室对应的钢丝绳可独立连接不同的吊点或牵引端，实现多负载同步收放，也可根据作业需求，将单根钢丝绳依次排布在多个腔室内，实现超大容绳量的单绳牵引作业。设计过程中需要重点校核挡边与筒身的连接强度，因为带载状态下钢丝绳对挡边会产生持续的径向挤压力，

　　尤其是满绳状态下最外层绳体对挡边的作用力最大，因此挡边与筒身的连接位置采用圆角过渡结构，避免应力集中导致挡边在交变载荷作用下出现焊缝开裂或者结构断裂的问题。同时筒身的动平衡性能也经过优化，因为卷筒在高速转动过程中如果存在较大的不平衡量，会导致整个绞盘设备出现振动，影响传动系统的稳定性，因此在结构设计时尽可能保证各挡边的厚度均匀、同轴度一致，减少后续动平衡校正的工作量。从实际使用场景来看，这类多腔侧绞盘卷筒还可适配于矿山斜井提升的小型绞车、建筑施工的物料提升机、船舶系泊用的小型绞盘等设备，相比传统单腔卷筒，它的多绳独立排布特性可以让设备在不增加卷筒轴向长度的前提下，实现多组牵引动作的集成，有效缩小设备整体体积，提升设备的空间利用率。在选型配套时，需要根据实际使用的钢丝绳直径、单绳额定拉力、所需容绳长度来确认筒身直径、挡边间距以及挡边高度，筒身直径需要满足钢丝绳的最小弯曲半径要求，避免钢丝绳因为弯曲半径过小出现绳股断裂、提前报废的问题，通常筒身直径与钢丝绳直径的比值需要符合对应行业的安全规范要求，这款结构的筒身直径参数适配常规起重用钢丝绳的弯曲半径要求，可覆盖多数中轻型牵引起重场景的使用需求。
