重型起重设备旋转轴用密封压套结构

　　在重型起重装备的传动系统布局里，旋转轴与固定腔体间的动密封可靠性，直接决定了设备重载作业下的连续运行时长，尤其是50吨级这类大载荷起重设备，起升、变幅、回转机构的转轴长期承受交变载荷冲击，一旦密封失效，润滑介质泄漏会直接加剧轴承、齿轮副的磨损，外界粉尘、水汽侵入传动腔还会引发润滑脂变质、配合面锈蚀等连锁故障，这类密封压套就是针对这类重载工况设计的填料函核心承压部件。

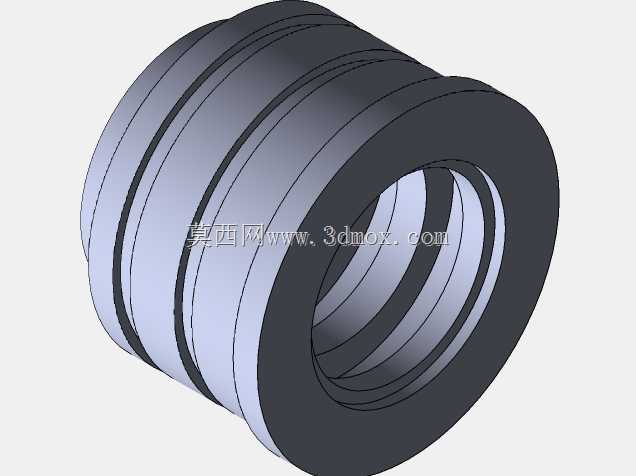

　　从实际装配场景来看，这类密封压套通常安装在传动端盖与转轴之间的腔体位置，外圆柱面与端盖的安装内孔采用间隙配合，配合公差控制在H8/f7区间，既保证压套可以沿轴向小幅移动来调整填料压缩量，又避免配合间隙过大导致填料被介质压力挤出。压套的内孔与转轴之间预留足够的径向间隙，间隙值根据轴径大小控制在1-2mm，防止转轴运转时的径向跳动直接摩擦压套内孔造成磨损，同时也给填料的径向膨胀留出空间。外圆上加工的多道环形槽，一方面是为了存储少量润滑脂，降低压套与安装孔之间的移动阻力，另一方面也能形成多道节流密封屏障，即便有少量介质穿透内侧填料，也会在环形槽处形成压力衰减，减少外泄漏的概率。

　　设计这类压套的时候，首先要匹配对应安装位置的填料函尺寸，压套的轴向长度要根据选用的填料圈数确定，通常50吨级起重机的转轴密封会选用4-6圈浸脂石棉盘根或者聚四氟乙烯复合填料，压套的有效压紧长度要覆盖所有填料圈的轴向总高度，同时预留3-5mm的压缩调整余量，方便设备运维时定期拧紧压盖螺栓补偿填料的磨损量。压套朝向填料的一端加工有15度的内倒角，这个倒角的作用是在压紧过程中引导填料均匀受力，避免压套端面的锐边切割填料造成密封层破损，倒角的表面粗糙度要控制在Ra3.2以下，减少压紧时对填料的摩擦损伤。

　　从功能特性上看，这类压套的核心作用是将端盖螺栓的轴向压紧力均匀传递到填料上，让填料在径向产生均匀的变形，紧密贴合在转轴表面形成水密、油密的密封界面。和普通轻型设备的密封压套不同，重型起重机用的压套在材质选择上通常选用铸锡青铜或者高强度球墨铸铁，铸锡青铜材质的自润滑性更好，即便在缺少润滑的情况下也不会和转轴产生咬合磨损，球墨铸铁材质的成本更低，强度更高，适合在润滑条件较好的起升机构位置使用。压套的壁厚要根据腔体的工作压力计算，50吨起重机的传动腔润滑脂压力通常不超过0.5MPa，壁厚设计在8-12mm就可以满足强度要求，避免压紧时压套产生径向变形导致填料受力不均。

　　实际运维过程中，这类压套的安装边界需要重点关注，压套的轴线必须与转轴的同轴度控制在0.1mm以内，如果同轴度偏差过大，会导致压套一侧的填料压缩量过大，磨损速度加快，另一侧压缩量不足出现泄漏。压套的端面要与安装孔的轴线保持垂直，垂直度公差不超过0.05mm，保证压紧时整个端面均匀压在填料上，不会出现偏压。在首次装填填料时，要将每一圈填料的切口错开45度以上，逐圈放入填料函后再装入压套，分次均匀拧紧端盖的连接螺栓，每次拧紧1/4圈后转动转轴，检查转轴的转动阻力，避免填料压得过紧导致转轴运转时温升过高、功率损耗增大，也不能压得过松导致密封失效。

　　这类密封结构除了在起重机上使用，在各类重载旋转设备的填料函密封位置都有类似的应用，比如水泵的轴封、减速机的输出轴密封、卷扬机的卷筒轴密封等，核心的设计逻辑都是通过压套的轴向施压让填料产生径向变形，填补轴与腔体之间的环形间隙，阻断介质的泄漏通道。和橡胶油封这类接触式密封相比，填料密封加金属压套的结构更适合重载、有一定径向跳动、运维周期长的工况，橡胶油封在重载冲击下容易出现唇口撕裂、老化失效的问题，而填料密封只需要定期调整压套的压紧量、更换磨损的填料就可以长期使用，更适合重型起重设备这类作业环境复杂、维护间隔长的装备场景。

　　建模过程中要注意还原压套上的所有细节特征，外圆的环形槽的槽宽、槽深要符合实际加工尺寸，通常槽宽2-3mm，槽深1-1.5mm，槽的边缘要做0.2mm的圆角，避免加工时产生应力集中。内孔的倒角尺寸要准确，压套两端的端面粗糙度要求不同，朝向填料的压紧端面粗糙度要达到Ra3.2，另一端与端盖接触的端面粗糙度达到Ra6.3即可，不需要过高的加工精度。建模时还要考虑装配干涉问题，压套的最大外径要小于端盖安装孔的最小尺寸，内孔最小直径要大于转轴的最大直径，保证虚拟装配时不会出现干涉报错，方便后续做装配仿真、工程图导出的时候直接调用模型。
