挖泥船用双法兰连接波纹式管路构件

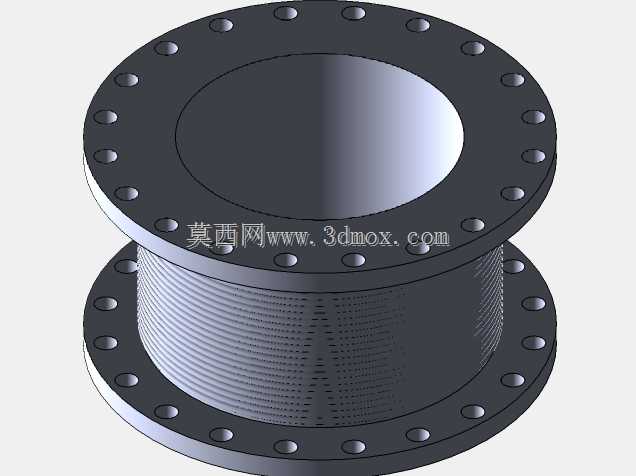

　　在疏浚工程作业场景中，挖泥船承担着河道清淤、港口航道拓深、近海吹填造陆等核心作业任务，整套挖泥输送系统的管路构件，是保障泥浆、砂石混合介质稳定输送的核心结构部件，本次呈现的双法兰波纹式管路构件，是挖泥船输送管路系统中用于管段对接、补偿管路形变的关键组成部分。从实际作业工况来看，挖泥船作业时船体受水流冲击、风浪颠簸会产生持续的小幅位移，同时输送高浓度砂石泥浆时管路会受介质冲刷产生振动，加上不同工况下管路因温度变化产生的热胀冷缩形变，都需要管路连接段具备一定的形变补偿能力，避免刚性连接的管路出现焊缝开裂、法兰密封失效等故障。该构件两端采用带均匀螺栓孔的法兰盘结构，法兰盘上的螺栓孔沿圆周等距分布，可与同公称通径的标准法兰实现精准对接，

　　安装时只需匹配对应规格的螺栓紧固件，配合密封垫片即可完成管段的密封连接，无需额外加工适配接口，能够直接适配挖泥船现有标准管路的安装边界，降低现场安装的适配成本。中间段采用波纹式筒体结构，这种结构设计并非为了柔性伸缩，而是通过波纹结构的小幅弹性形变，吸收管路系统运行中产生的轴向、径向小幅位移，同时缓冲介质输送过程中产生的振动传导，减少振动对管路两端连接法兰的疲劳损伤，延长整套管路系统的维护周期。从结构设计逻辑来看，两端法兰盘的厚度经过载荷校核，能够承受管路输送介质时的内压载荷，同时法兰密封面采用平面密封结构，适配常用的橡胶或石棉密封垫片，可满足泥浆输送工况下的密封要求，避免高压力下出现介质渗漏。中间波纹段的波纹密度、深度经过参数匹配，

　　既保证足够的形变补偿量，又不会因波纹过深导致介质残留、淤积在波纹缝隙处，减少输送过程中的阻力损失，同时避免砂石颗粒卡在波纹缝隙内造成结构磨损。在实际选型应用中，这类管路构件通常安装在挖泥船管路系统的刚性管段衔接处、船体与排泥臂的连接位置等易产生相对位移的节点，能够有效抵消不同结构件之间的位置偏差，补偿安装过程中产生的装配误差，降低现场安装的对位难度。从安装边界来看，构件的整体长度、法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径都匹配对应公称通径的管路标准，安装时无需对相邻管段做额外切割或焊接改造，直接通过螺栓紧固即可完成装配，大幅缩短现场施工的周期。在长期运行过程中，波纹段的结构强度经过耐磨考量，内壁光滑过渡，

　　减少砂石介质对管壁的冲刷磨损，相比普通刚性连接管段，能够更好地适应挖泥船复杂的作业工况，降低管路系统的故障停机概率。对于结构设计从业者而言，这类管路构件的建模过程需要重点关注法兰螺栓孔的阵列参数准确性，保证与标准法兰的互换性，同时波纹段的建模需要保证波纹的均匀过渡，避免出现应力集中的尖角结构，确保后续有限元分析时结构强度校核的准确性；对于设备选型人员而言，可根据实际管路的通径、工作压力、所需补偿量来匹配对应规格的该类构件，确保其能够适配现场的实际工况需求。
