CSD-450切割机配套切刀电机花键轴结构

　　在型材切割加工的生产场景里，CSD-450切割机是金属下料环节常用的固定式切割设备，主要负责圆钢、角铁、小型型材的定长截断作业，这类设备的动力传递路径中，电机输出端到切刀主轴的扭矩传递可靠性，直接决定了切割过程的稳定性与切口质量，而切刀电机轴正是衔接电机转子与切刀传动端的核心受力零件。

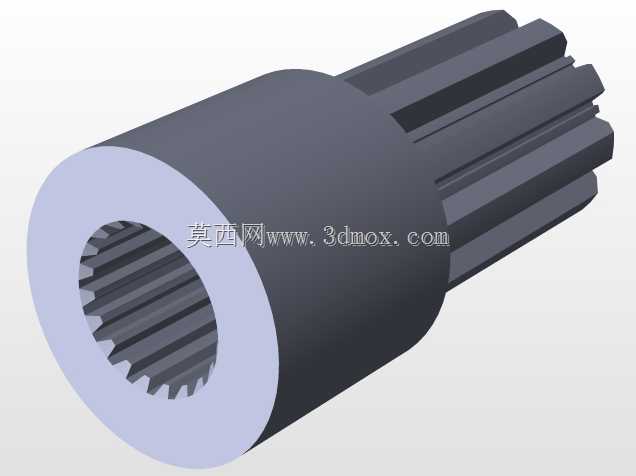

　　从实际工况来看，该轴件需要承受电机启动瞬间的冲击扭矩，以及切割过程中切刀接触金属材料时产生的交变径向载荷，因此在结构设计上采用了内外花键组合的形式：轴身一端为外花键结构，用于和切刀侧的传动内花键套啮合，多齿啮合的结构可以在有限的轴径尺寸下分散齿面接触应力，避免单键连接在大扭矩冲击下出现键槽崩裂、滚键的常见故障；另一端为内花键空腔，直接套装在电机转子的输出花键轴上，这种嵌套式的连接方式不需要额外加装联轴器，大幅压缩了动力端的轴向安装空间，让切割机的动力头结构更加紧凑，减少了悬臂结构带来的轴端跳动问题。

　　设计过程中需要重点把控几个尺寸边界：首先是外花键的大径、小径与齿厚公差，需要和配套的传动套保持合理的配合间隙，间隙过大会导致传动过程中产生冲击异响，加速齿面磨损，间隙过小则会出现装配卡滞，后期维护拆卸难度大；其次是内花键的同轴度要求，内花键的中心轴线必须与外花键的中心轴线保持严格同轴，否则装配后会出现轴件转动偏心，高速运转时产生明显振动，不仅会导致切刀出现摆振，造成切口出现斜度、毛刺超差，长期运转还会加速电机轴承的磨损，缩短电机使用寿命。轴身的圆柱段作为支撑定位面，需要和动力头的支撑轴承内圈紧密配合，圆柱面的表面粗糙度需要控制在合理范围，避免压装轴承时划伤轴承内圈配合面，导致轴承跑内圈的故障。

　　从选材与工艺适配的角度，这类轴件通常选用中碳结构钢加工，毛坯经锻造后进行正火处理改善切削性能，粗加工后进行调质处理获得综合力学性能，花键加工完成后对齿面进行高频淬火提升表面硬度，增强齿面的耐磨性能，应对频繁启停、冲击载荷下的磨损问题。在实际装配场景中，该轴件不需要额外做轴向定位，依靠内外花键的啮合长度即可限制轴向窜动，装配时只需要在花键齿面涂抹少量润滑脂，减少初期啮合的磨损，后期维护时也可以直接抽出更换，不需要拆解整个动力头结构，大幅降低了设备的停机维护时间。

　　在三维建模过程中，需要重点还原花键的齿形参数，包括齿数、模数、压力角、齿顶高系数等关键参数，不能采用简化的多边形替代花键齿形，否则后续做装配干涉检查、有限元受力分析时会出现结果偏差，无法准确模拟实际啮合过程中的应力分布；同时需要注意轴端的倒角设计，内外花键的入口端都需要做引导倒角，方便现场装配时快速对中，避免装配时磕碰齿端造成齿面变形。轴身的过渡圆角也需要准确还原，直径变化的位置不能做成直角台阶，避免应力集中导致轴件在交变载荷下出现疲劳断裂，这也是这类传动轴件设计中很容易被忽略的细节，很多现场出现的断轴故障，根源就在于台阶位置过渡圆角过小，应力集中系数过大，长期承受冲击载荷后从台阶位置萌生裂纹最终断裂。

　　该轴件的外形尺寸完全适配CSD-450切割机的动力头安装腔，轴向总长度控制在动力端的安装空间范围内，不会出现装配后与端盖、护罩等周边零件干涉的问题，外花键的长度也预留了足够的啮合余量，即使齿面出现一定量的正常磨损，也不会因为啮合长度不足导致传动失效。对于设备运维人员来说，掌握该轴件的结构尺寸参数，可以在设备出现故障时快速测绘加工替换件，不需要等待原厂配件，减少生产停机的损失；对于结构设计人员来说，这种内外花键集成的轴结构设计思路，也可以借鉴到其他需要紧凑传动结构的设备设计中，在有限的安装空间内实现大扭矩的可靠传递。
