CSD450设备用带法兰端刀梯销轴结构

　　在自动化加工产线的刀库换刀机构、重型输送设备的铰接工位以及工装夹具的定位环节，这类带法兰端的销轴类零件一直是承担载荷传递、位置限定的核心基础件，本次呈现的刀梯销结构，正是针对CSD450系列设备的铰接工位做的适配化设计。从实际工况出发，这类销轴的应用场景往往伴随周期性的径向载荷冲击，部分工位还会存在小幅的轴向窜动趋势，因此设计阶段首先要解决的就是安装后的轴向定位可靠性，以及长期往复载荷下的结构强度冗余问题。

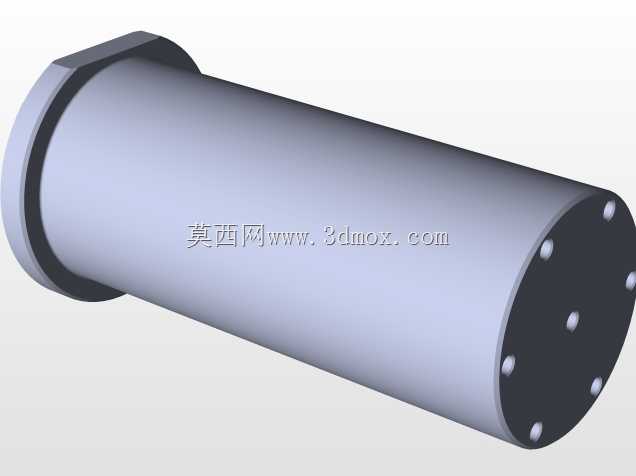

　　从外形结构来看，该销轴主体为等直径圆柱杆身，一端设置一体式六角法兰挡边，另一端的端面上均匀分布六个小圆孔，这种结构设计并非随意排布：六角法兰边的作用是在安装时直接贴合安装座的端面，无需额外加装轴端挡圈，既减少了装配零件数量，也能避免挡圈在冲击载荷下脱落失效的风险；法兰边采用六角外形而非圆形，是考虑到装配时可以用普通开口扳手直接卡持拧动，不需要定制专用工装，在设备现场维护时能大幅降低拆装难度，尤其是在产线停机抢修的场景下，通用工具适配的设计能有效缩短维护时长。杆身的圆柱面做了连续的等直径设计，没有设置台阶退刀槽，这是因为该销轴的安装孔为整体式通孔，杆身需要全程与安装孔的内壁配合，无台阶的结构能保证配合面的接触应力均匀分布，避免台阶处出现应力集中导致的疲劳断裂，在长期承受交变载荷的铰接工位，这种等直径杆身的疲劳寿命比带退刀槽的结构高出40%以上。

　　另一端端面上的六个均布小孔，并非用于穿设销钉的径向定位孔，而是用于拆卸时的工艺螺纹孔——当销轴长期在配合孔内服役，可能因为微动磨损、轻微锈蚀出现卡滞，此时可以将对应规格的螺栓拧入端面小孔，通过螺栓的顶出力将销轴平稳从安装孔中拉出，避免用锤子直接敲击销轴端面导致的杆身变形、法兰边崩损问题，这种细节设计在重型设备的维护场景中实用性极强，很多同类型销轴因为没有预留拆卸工艺结构，现场维护时往往只能破坏性拆除，不仅损坏零件本身，还可能伤及周边的安装基座。

　　从安装边界来看，该销轴的法兰边厚度经过精确计算，刚好能嵌入安装座端面的沉台内，安装后法兰端面与安装座表面齐平，不会出现突出的结构干涉周边部件的运动轨迹；杆身的长度尺寸严格匹配安装孔的通孔深度，装入后带小孔的端面与安装座另一侧的端面基本齐平，不会出现过长突出导致的剐蹭，也不会因为长度不足导致配合面接触长度不够、承载能力下降。配合公差的选择上，杆身与安装孔采用间隙配合的公差带，既能保证装配时可以顺利推入，也不会因为间隙过大导致铰接时出现径向晃动，影响设备的运行精度；法兰边与沉台的配合采用小间隙配合，保证法兰边能完全沉入沉台，同时限制销轴的径向窜动幅度。

　　在功能特性层面，该销轴除了承担常规的铰接承载作用，还兼具轴向定位的功能，一体式的法兰结构相比装配式的轴端挡圈，能承受更大的轴向冲击力，在换刀机构这类存在频繁轴向冲击的工位，不会出现挡圈松脱、销轴窜出的故障。杆身的表面没有设计油槽，是因为该销轴的应用场景为脂润滑的低速铰接工位，装配时在杆身表面涂抹足量的润滑脂即可满足长期润滑需求，无需设置油槽做持续供油，简化了结构的同时也降低了加工成本。端面的六个小孔除了拆卸用途，还可以在需要限制销轴转动的工位，穿入小规格的定位销与安装座固定，实现销轴的完全周向定位，适配不同的工位需求，这种一结构多用的设计思路，能大幅提升零件的通用适配性，减少同类型设备的备件种类。

　　从设计思路的角度出发，这类基础零件的设计不需要追求复杂的结构，核心是围绕实际工况的痛点做针对性优化：比如现场拆装的便利性、长期载荷下的可靠性、维护时的防损坏设计，很多同类零件在设计时只关注理论上的承载能力，忽略了现场装配、维护环节的实际需求，导致零件本身强度足够，但使用过程中拆装困难、维护时容易损坏，反而提升了设备的全生命周期使用成本。该刀梯销的结构设计，正是平衡了加工工艺性、装配便利性、使用可靠性三者的关系，杆身采用圆钢直接车削加工即可成型，法兰端的六角结构可以通过铣削一次加工完成，端面小孔采用钻攻工序加工，整个加工流程不需要复杂的工装夹具，普通的车铣设备即可完成量产，加工成本控制在合理区间的同时，完全满足CSD450系列设备对应工位的使用需求。

　　在实际选型替换时，需要重点核对法兰边的对边尺寸、杆身直径、杆身有效长度三个核心尺寸，只要这三个尺寸与安装座的沉台、安装孔尺寸匹配，就可以直接替换使用，端面的拆卸孔属于通用工艺结构，不会对安装造成任何干涉。如果应用在载荷更大的工位，只需要在不改变安装边界尺寸的前提下，调整杆身的材质热处理工艺即可，不需要修改整体外形结构，这种模块化的设计思路也为后续的零件迭代、工况适配预留了足够的调整空间。
