工业管路泄漏控制集成装置结构设计

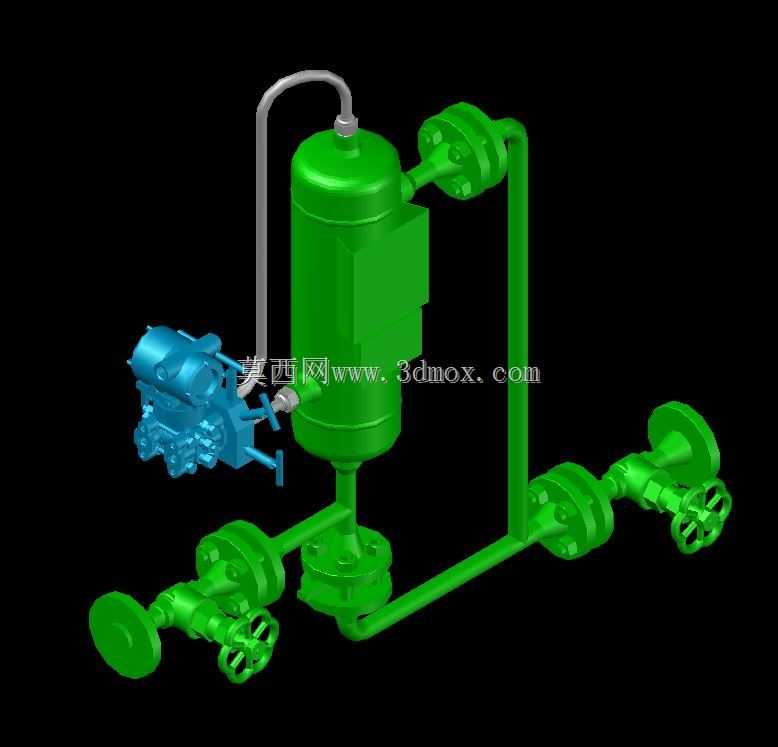

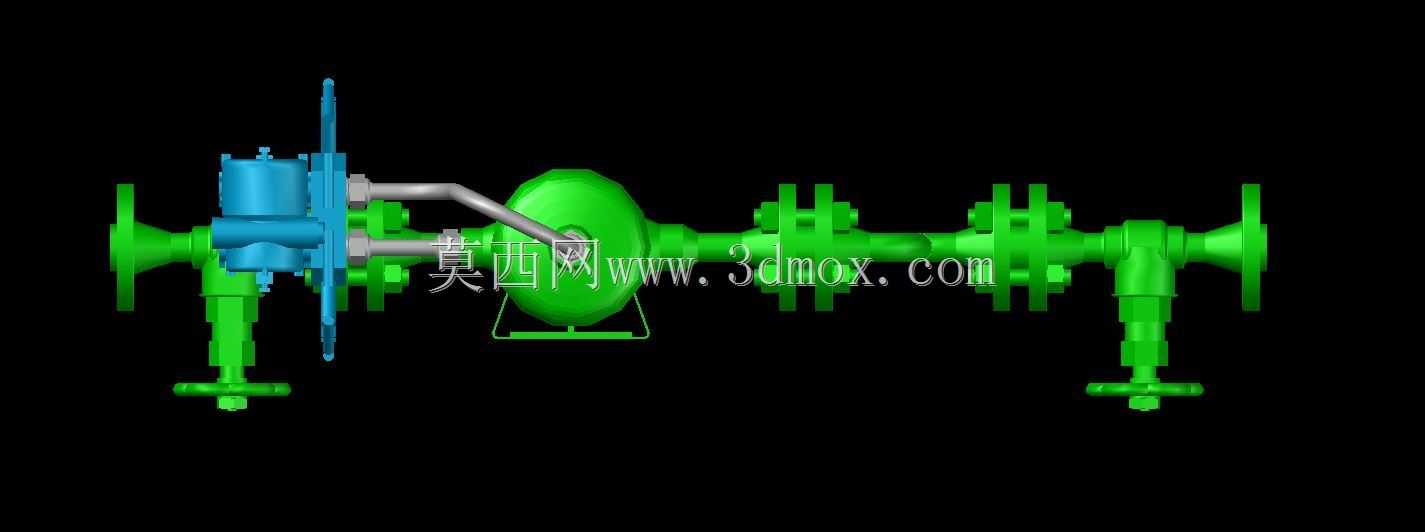

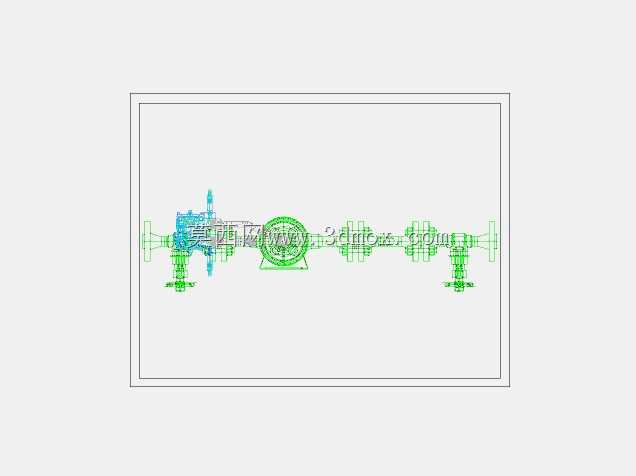

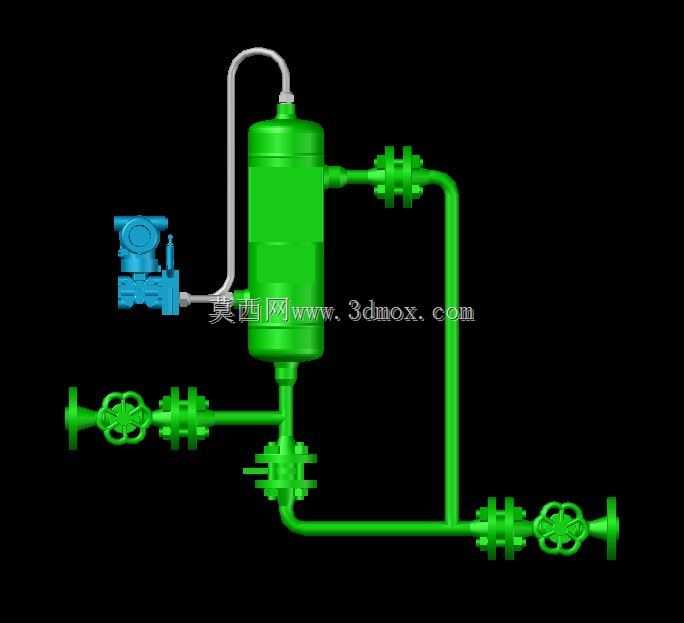

该泄漏控制装置主要应用于石油化工、电力冶金、油气输送等存在流体介质输送管路的工业场景，核心作用是实时管控管路系统的介质泄漏风险，当管路连接部位、密封点位出现微量泄漏时，装置可快速完成泄漏介质的收集、导流与压力调控，避免介质外泄引发的安全隐患、物料损耗与环境污染问题，是承压流体输送系统中重要的安全辅助配套设备。整套装置采用集成化布局设计，核心主体为立式承压储液罐体，罐体作为泄漏介质的临时缓存单元，侧壁预留多组标准化连接接口，分别对接上游泄漏收集管路、下游回流输出管路以及压力检测取压管路，罐体顶部设置快开式检修端盖，方便后期内部清理与密封件更换维护。罐体周边集成多组手动控制阀组，包含直通式截断阀、角式调节阀与法兰连接端，所有阀组均通过刚性管路与罐体形成闭环连通结构，可根据现场管路的泄漏点位分布灵活调整连通路径，无需额外进行复杂的管路改道作业。装置左侧配套的动力输送单元，可将缓存罐体内收集的泄漏介质在达到设定液位后，自动增压输送回主工艺管路系统，实现介质的闭环回收，避免物料浪费。整套装置的设计思路围绕现场快速适配性展开，所有管路接口均采用行业通用的法兰连接标准，安装时可直接与现有工业管路的预留法兰端对接，无需定制特殊转接头；整体安装边界充分考虑工业现场的管路排布空间，横向延伸尺寸适配常规管廊的支架间距，立式罐体的高度设计避开了现场操作人员的常规通行高度，不会对日常巡检操作造成遮挡。阀组的操作手轮均朝向巡检通道一侧布置，操作人员无需俯身或探身即可完成阀门开闭操作，所有管路的弯折处均采用圆弧过渡结构，降低流体输送过程中的阻力损失，同时避免直角弯折处的应力集中问题，提升整套装置的长期运行稳定性。罐体与管路、阀组的连接部位均采用双重密封结构，在常规工业承压工况下可保证零外漏，适配水、油品、化工介质等多种常见工业流体的泄漏管控需求，可直接配套安装在各类承压流体输送管路的易泄漏点位旁，作为主动安全防护单元长期稳定运行。
