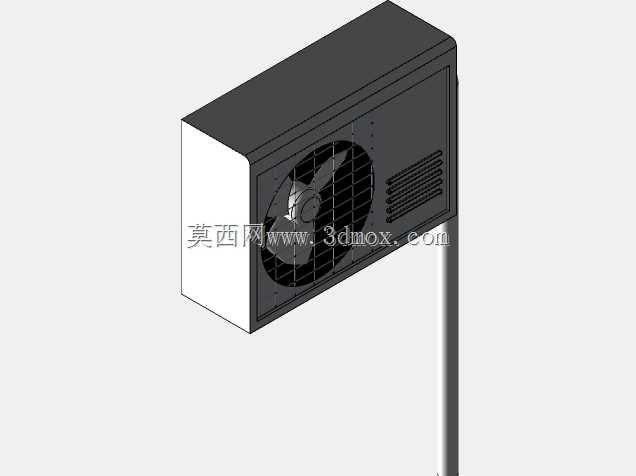

家用壁挂式空调室外机外形结构设计

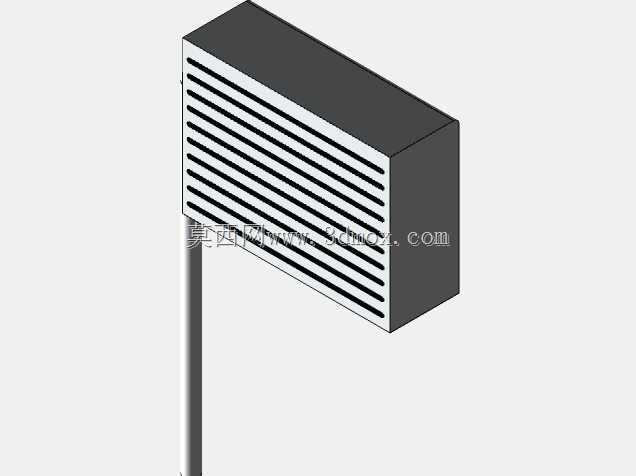

该分体式空调室外机组是家用分体式空调系统的核心室外侧换热单元，主要承担整套空调系统的热量交换功能，适配绝大多数1-1.5匹壁挂式家用室内机，广泛应用于普通住宅、公寓、小型办公隔间等民用制冷采暖场景，安装位置多为建筑外墙预留机位、外墙挂装支架、阳台外侧区域。从实际使用场景来看，这类室外机需要长期暴露在户外环境中，耐受日晒、雨淋、高低温变化等复杂气候条件，因此整体结构设计优先考虑结构强度与防护性能，外壳采用钣金折弯拼接结构，外侧做喷塑防锈处理，左侧封闭腔体用于容纳压缩机、储液罐、制冷管路与电控组件，正面格栅区域内置轴流风叶，对应外侧的冷凝器换热翅片组，侧面预留通风百叶结构，保证空气流通换热效率的同时，阻挡大体积杂物进入机组内部。设计思路上采用极简的方正外形布局，最大化压缩整机厚度，尽可能减少对建筑外墙空间的占用，整机外轮廓无突出尖锐结构，安装时可紧贴墙面固定，挂装支架的安装孔位预设在机组背部的加强筋位置，承重分布均匀，可适配市面上绝大多数通用型空调外机挂架，安装边界预留了足够的管路走线空间，侧面与底部预留的管路接口可灵活调整走管方向，适配不同机位的走线需求。功能层面，机组内部的腔体做了分区隔离设计，压缩机所在的封闭腔可一定程度降低运行噪音传递，正面的风叶格栅采用大间距格栅条设计，既保证进风风量充足，也能避免日常使用中异物触碰风叶造成安全隐患，整机的外形尺寸控制在常规家用外机的通用规格范围内，替换旧机时可直接适配原有安装位，无需额外改造支架或机位。整体外形设计没有多余的装饰结构，所有外部结构都服务于散热、防护、安装便捷性三个核心需求，方正的造型也便于生产环节的钣金加工与组装，降低生产制造成本的同时，也方便后期维护时的外壳拆卸与内部组件检修，机组底部预留的排水孔位可顺畅排出制热运行时产生的化霜水，避免积水在低温环境下结冰影响设备正常运行。
