多关节夹持式工业机械臂结构设计

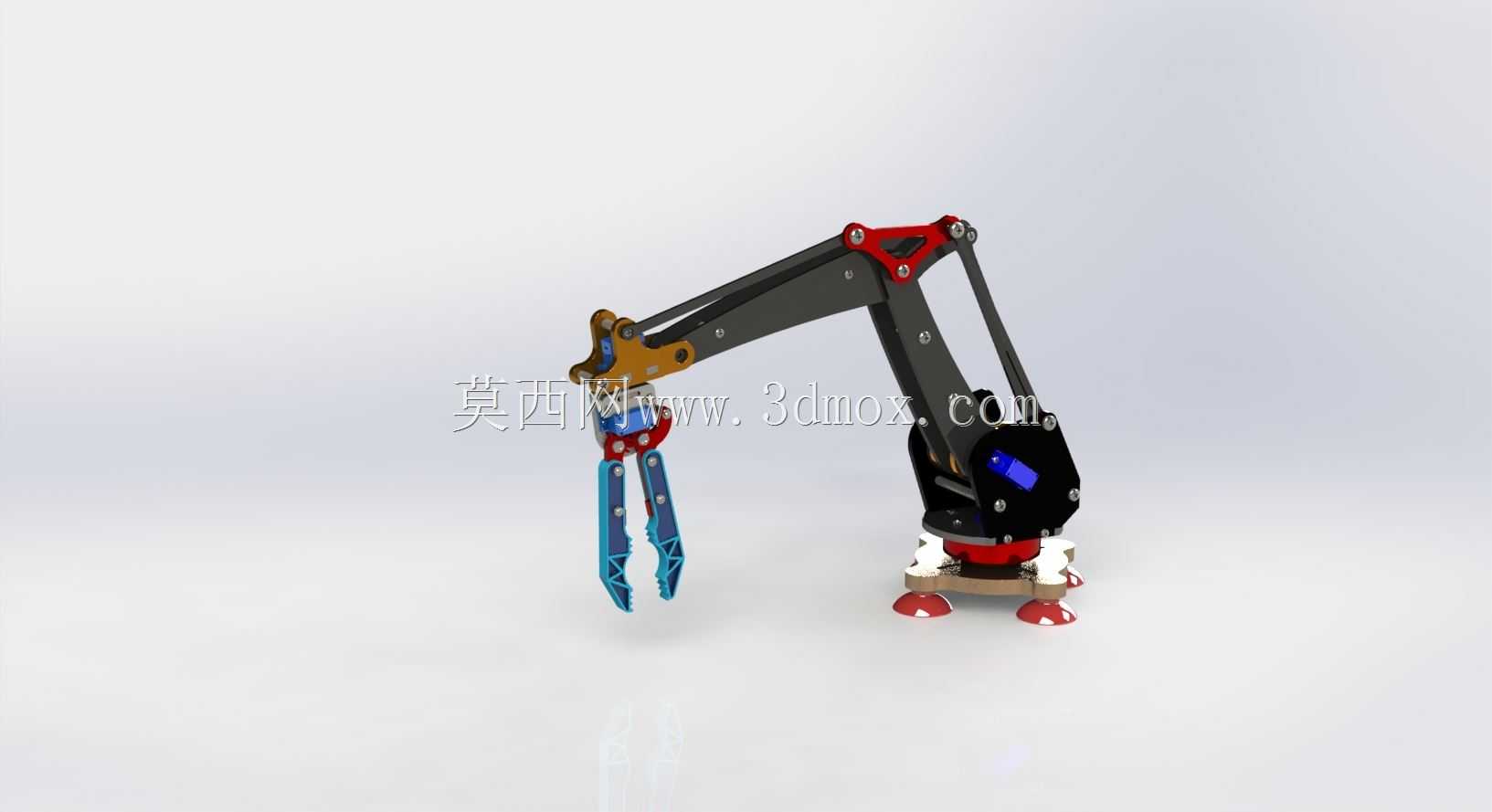

这款多关节夹持式机械臂主要面向轻型自动化作业场景设计，可适配电子元器件分拣、小型零部件上下料、教学实训演示、实验室精密操作等多种工况，能够在狭小作业空间内完成灵活的位姿调整，替代人工完成重复性、高精度的拾取与放置动作，降低人工操作的疲劳度与误差率。机械臂采用多自由度串联关节布局，底座配备旋转支撑结构，可实现360度水平方向回转，大臂与小臂采用铰接式连接结构，通过关节处的传动组件实现俯仰角度的大范围调节，末端搭载平行夹持式执行器，可根据抓取对象的外形尺寸调整开合行程，适配不同规格的小型工件夹持需求。整体结构设计采用模块化拆分思路，底座、大臂、小臂、末端执行器均为独立装配单元，各部件之间通过标准紧固件连接，便于后期的维护更换与功能拓展，关节处预留了传动元件与线路的布设空间，可适配伺服驱动、舵机驱动等多种动力方案，用户可根据实际负载需求与控制精度要求灵活选配动力组件。外形尺寸方面，该机械臂完全展开后作业半径覆盖适中范围，底座安装 footprint 紧凑，可直接固定在工作台面、流水线侧边或移动小车上使用，无需占用过大的安装空间，各关节运动行程经过合理限位设计，避免运动过程中出现部件干涉问题，同时兼顾了作业灵活性与结构稳定性。臂体结构采用轻量化设计思路，在保证结构强度的前提下尽可能降低运动部件的自重，减少动力输出的负载损耗，提升运动响应速度与定位精度，夹持器末端做了防滑结构处理，可保证抓取工件时的夹持稳定性，避免作业过程中出现工件脱落的情况。整体结构的受力路径经过优化，大臂与小臂的截面形态可有效承载作业过程中的弯矩载荷，底座支撑脚采用分散式布局，提升整机放置与运行时的稳定性，即使在高速启停的作业状态下也能保持较低的振动幅度，保障末端执行器的定位精度。
