CNC3018雕刻机带盖防护机架结构

这款带盖机架是面向桌面级CNC3018雕刻设备开发的配套防护承载结构，主要适配小型桌面数控雕刻作业场景，常见于个人DIY加工、小型工坊打样、教学实训操作这类对设备占地、操作安全性有要求的使用环境，核心作用是为雕刻机的主控电子单元提供物理防护，同时作为整机安装的承载基准，规整设备内部走线与部件布局，避免加工过程中产生的碎屑、切削液飞溅接触电路板造成短路或元件损坏，也能降低外露线路被剐蹭拉扯的故障风险。

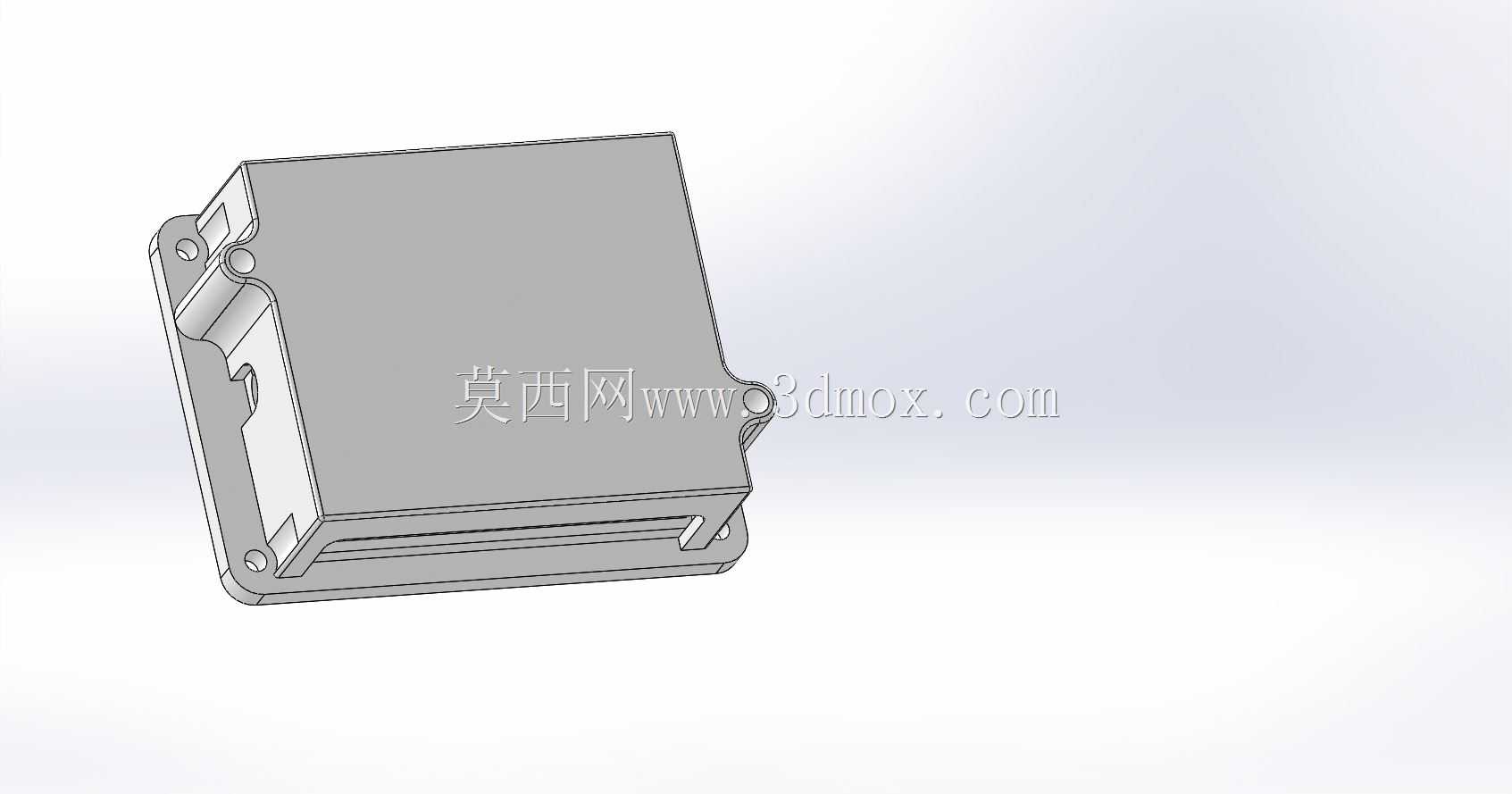

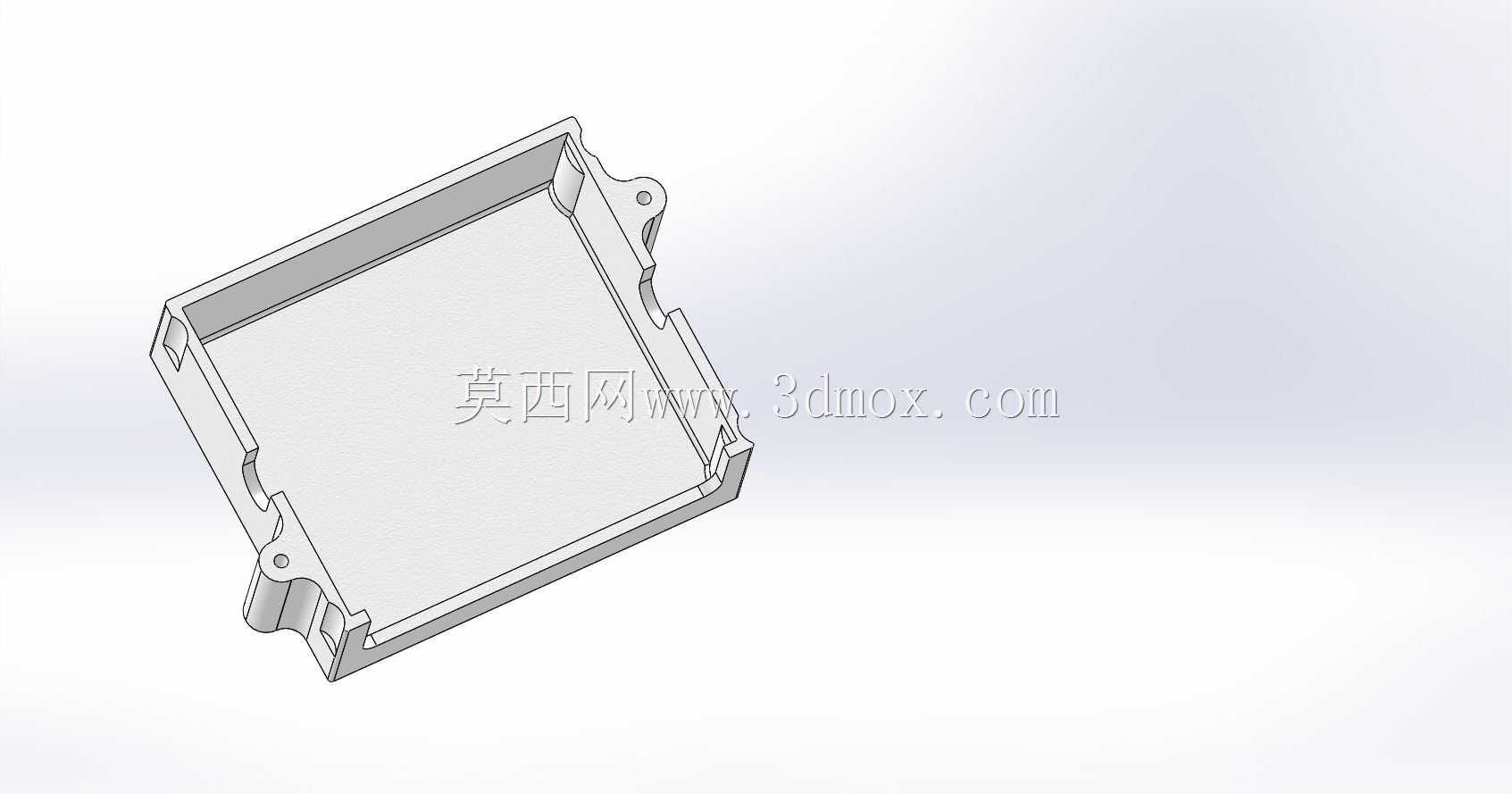

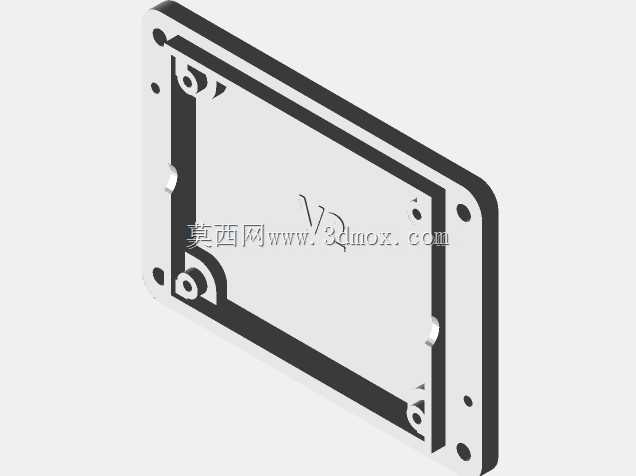

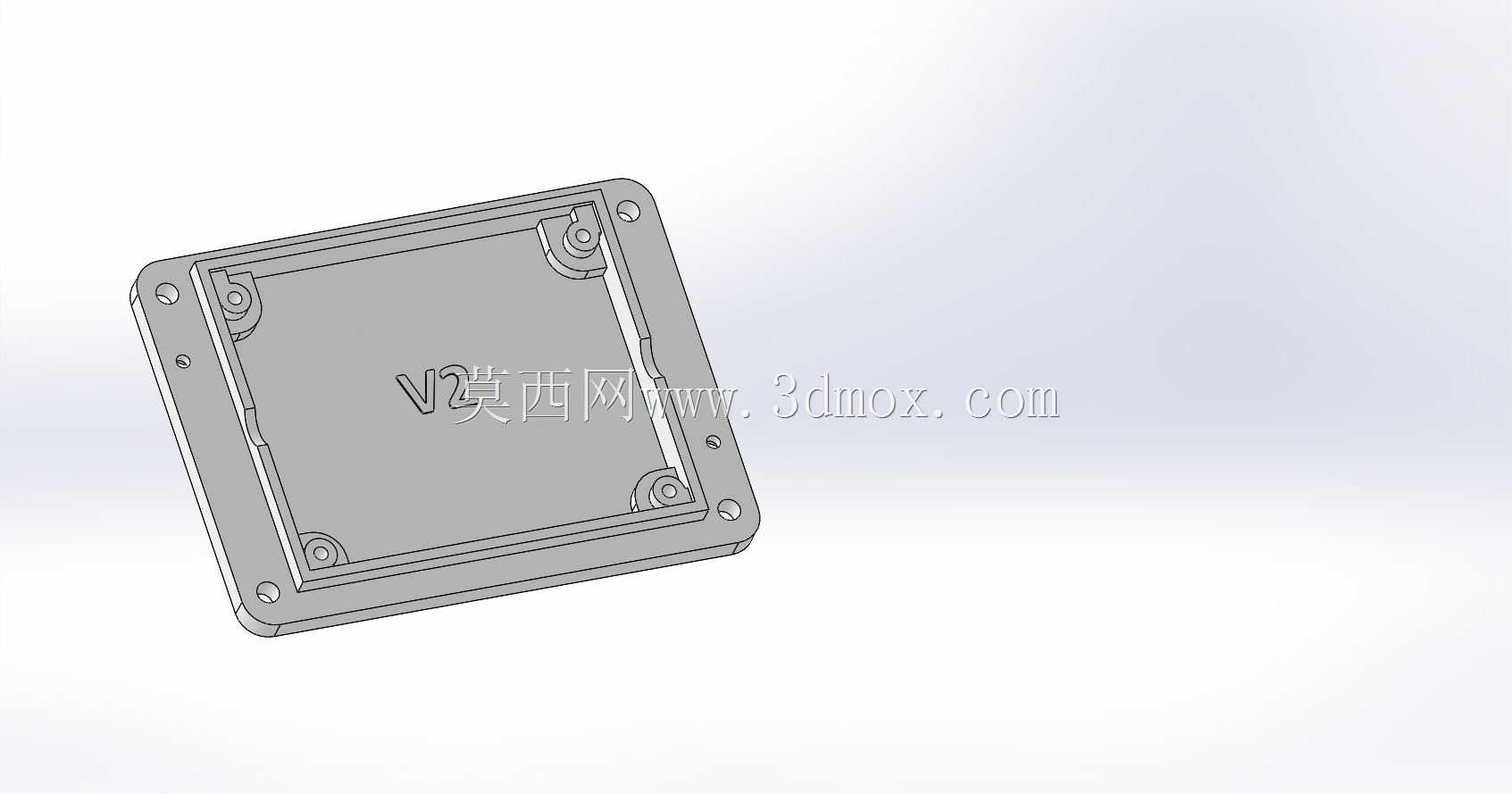

设计过程中优先考虑了安装兼容性与结构强度，整体框架采用一体式弯折成型的结构设计，侧壁预留的多组安装孔位完全匹配CNC3018原有型材基座的安装点位，不需要对原有设备进行打孔、切割等二次改装，直接通过四组M3×10规格的紧固件就能将框架固定在设备的型材基座上，安装对位简单，普通用户无需专业工具就能完成装配。上盖部分采用独立可拆卸设计，通过两组M3×20规格的紧固件与框架主体连接，需要检修内部电子元件时只需拆卸两颗螺丝即可掀开上盖，维护操作十分便捷。框架内部预设了6个M3规格的螺母预埋位，不需要额外在框架上攻丝，装配时直接拧入对应螺丝即可固定主控电路板，既保证了连接强度，也避免了反复拆装造成的螺纹滑牙问题，结构填充率设置为30%，在保证整体刚性足够承载电路板、接线端子等部件的前提下，尽可能控制了框架自重，不会给桌面型设备增加过多额外负载。

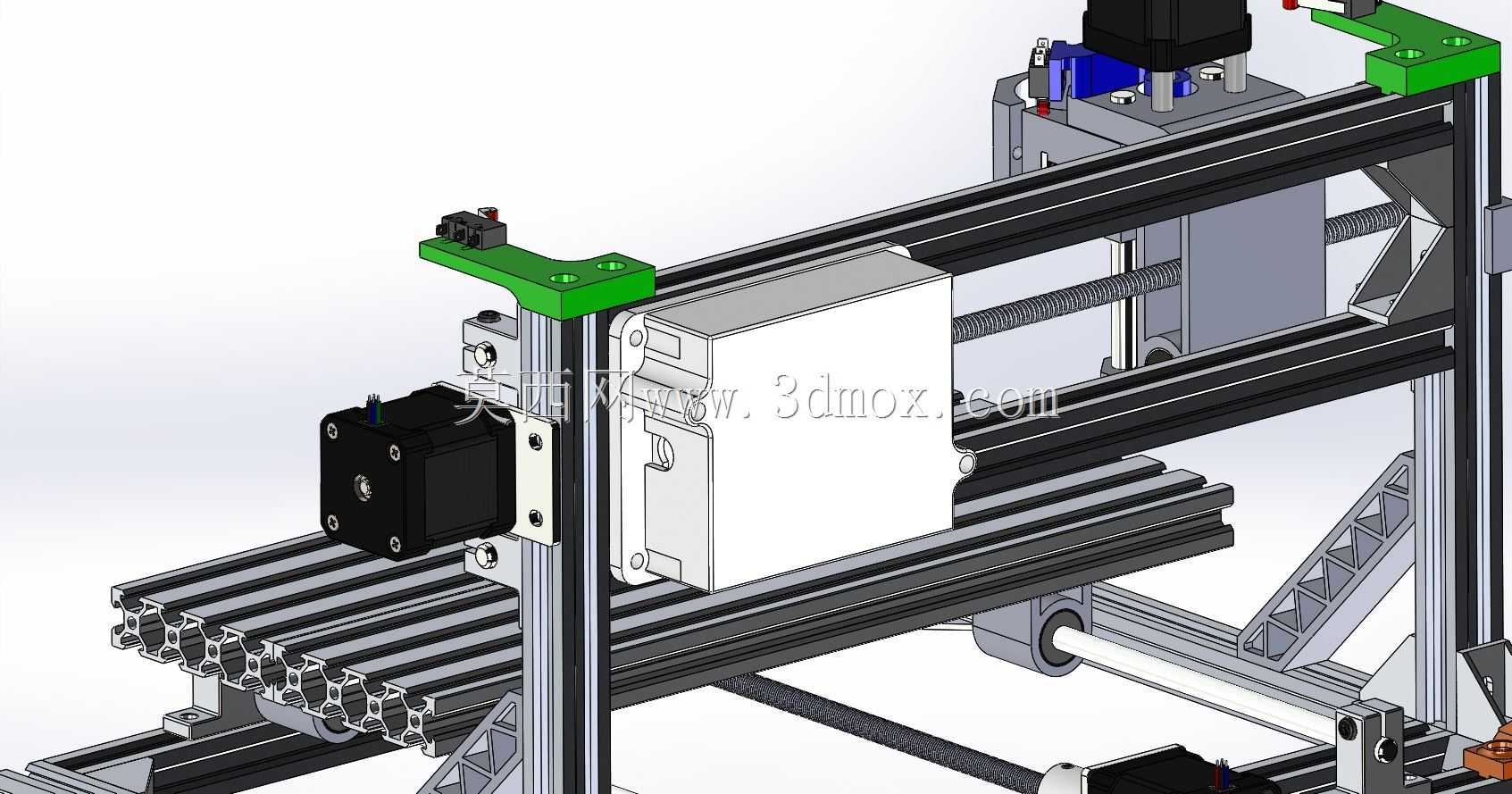

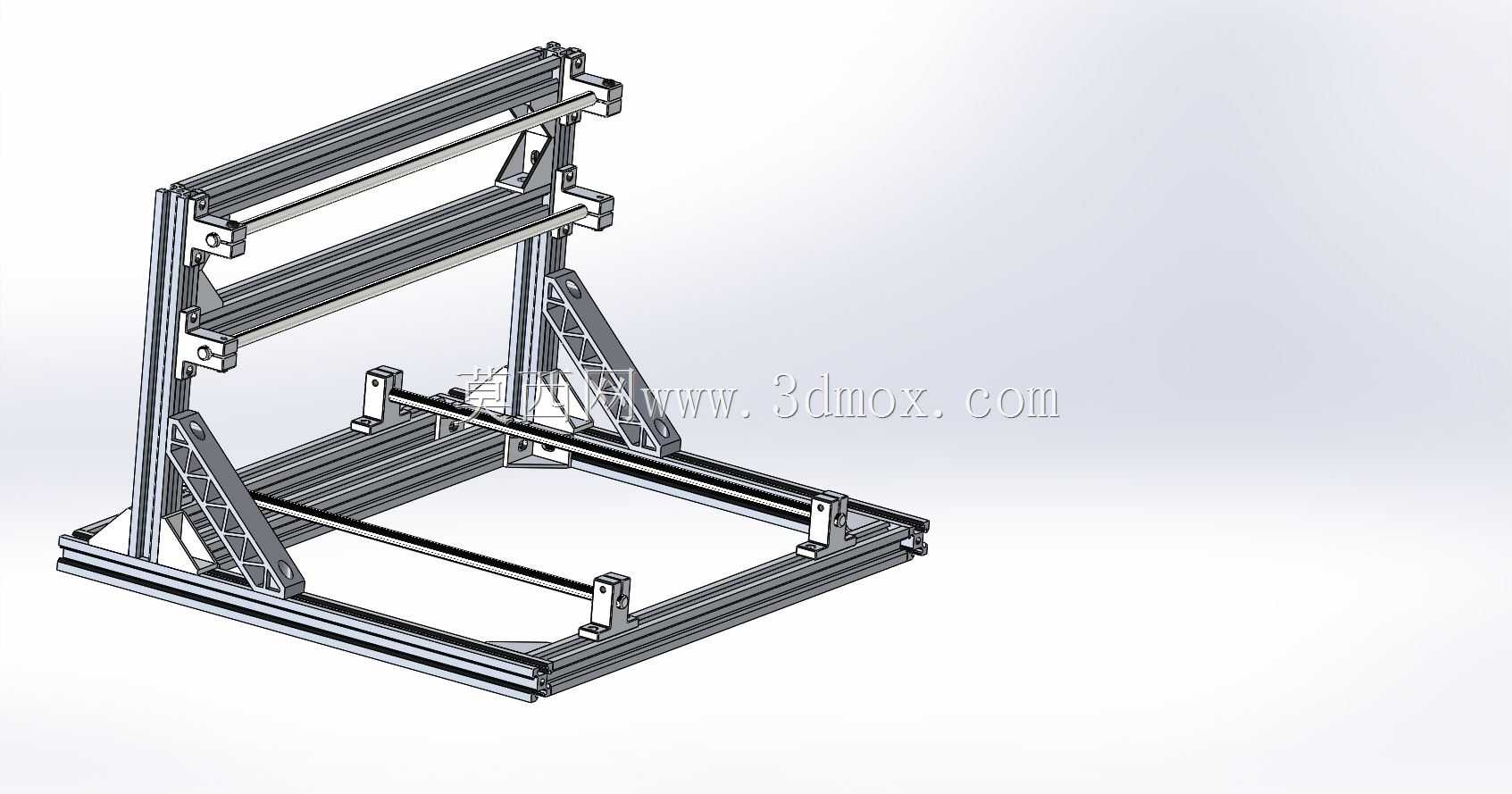

从安装边界来看，框架整体轮廓完全贴合CNC3018原有设备的侧边尺寸，不会超出设备原有占地范围，不会额外占用桌面操作空间，框架侧边预留的缺口位置精准对应原有设备的接线端口、散热通风位置，安装后不会遮挡各类接口，也不会影响设备原有散热风道的流通，在实现防护功能的同时完全不干扰设备的原有操作与运行性能。
