人体工学曲面握持手柄结构设计

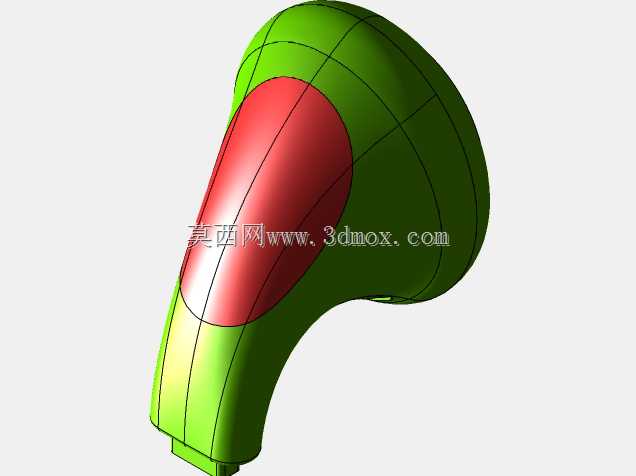

这款曲面握持手柄是面向手动操作类工具、小型操控终端、便携检测设备开发的人机交互核心部件，主要应用在需要长时间手持作业的工业装配工具、家用手持设备、医疗辅助操作器械等场景中，作为操作人员与设备直接接触的交互载体，其设计合理性直接决定长时间操作的疲劳度与操控精准度。从实际用途来看，该手柄承担设备操作时的受力承载、姿态控制、操作反馈传递的核心作用，操作人员通过握持手柄完成设备的姿态调整、施力操作、功能触发等动作，曲面结构需要适配不同手型的握持习惯，分散手掌局部压力，避免长时间握持产生的压痕与劳损。产品功能特性上，整体采用连续渐变的流线曲面构型，主体曲面从底部安装端向上逐步扩展形成饱满的握持腔体，表面划分的不同曲面区域对应手掌不同接触位置：红色高亮区域对应掌心贴合位，曲面弧度完全贴合掌心自然凹陷形态，增大接触面积降低局部压强；绿色区域对应手指握持位，曲面做了细微的内收弧度适配四指弯曲形态，底部窄边结构对应虎口卡位，避免操作时手柄滑脱。设计思路上完全围绕人体手部握持的生物力学特征展开，先通过采集不同手型的握持姿态点云数据，构建基础曲面框架，再通过曲率连续调整消除曲面棱角，保证整个握持面无突兀凸起或尖锐棱边，同时在曲面内部预留了功能按键、内部走线、安装固定的腔体空间，外部曲面与内部结构做了均匀壁厚处理，兼顾注塑成型的工艺可行性与结构强度。外形尺寸与安装边界方面，整体高度适配成年人手掌平均握持尺寸，握持段最大周长控制在单手握持舒适区间内，底部设置有标准化的插接安装结构，可直接与对应设备的杆身、主机壳体完成对接，安装配合面做了定位止口设计，保证装配后无松动晃动，整体外轮廓无突出的安装结构，不会在握持时产生硌手的异物感，曲面过渡处的圆角半径均大于3mm，既满足注塑成型的脱模要求，也避免边缘锐边划伤操作人员。
