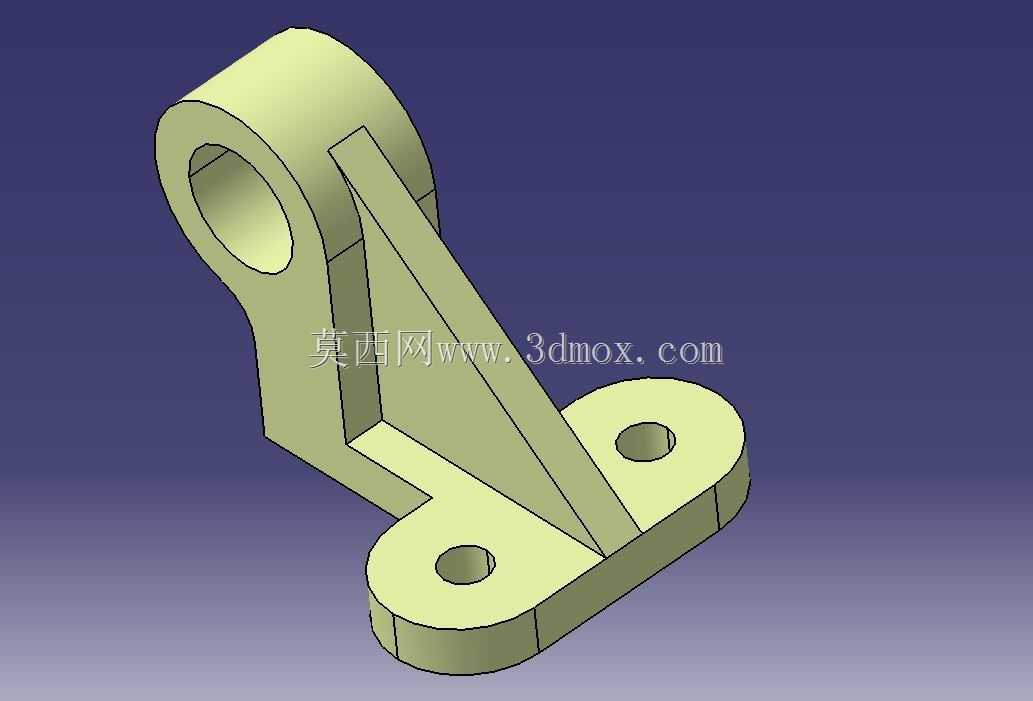

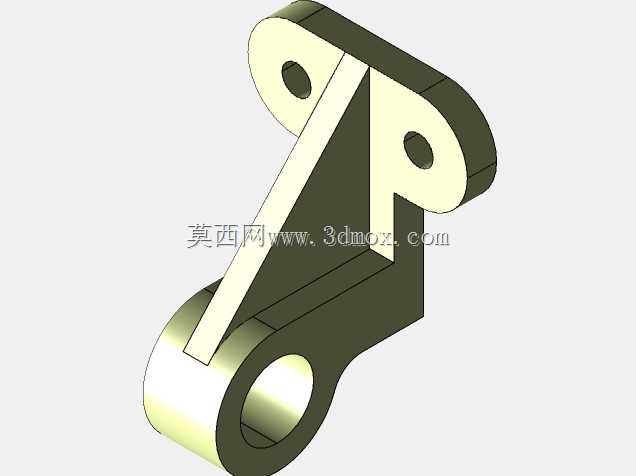

带加强筋双安装孔铰接支撑座结构

该铰接支撑座是工业传动与支撑系统中常用的连接构件，主要应用于自动化生产线连杆机构、小型设备铰接翻转部位、轻工机械的活动支撑端等场景，可实现两个部件之间的铰接转动连接，同时承担径向与轴向的载荷传递，保障连接部位的结构稳定性与转动灵活性。从实际用途来看，这类支撑座常作为气动元件推杆端铰接座、设备防护门翻转支撑、小型工装夹具的活动连接座使用，能够在往复转动的工况下长期保持结构精度，避免连接部位出现松旷或变形问题。产品功能特性上，上部的铰接通孔用于配套销轴实现转动连接，孔位内壁做了等厚曲面设计，可保证销轴装配后接触面受力均匀，减少局部应力集中；下部的双安装孔采用对称布局，可通过螺栓将支撑座整体固定在设备安装基面，两个孔位的间距经过合理设计，既保证安装后的抗倾覆能力，又避免占用过多安装空间；中间的三角形加强筋连接上部铰接筒体与下部安装底板，在不额外增加整体重量的前提下，大幅提升了结构的抗弯、抗扭强度，可承受较大的径向载荷而不出现结构变形。设计思路上，整体采用曲面与实体结合的构型，上部铰接筒的外轮廓做了圆弧过渡，避免尖锐棱角带来的应力集中问题，同时减少装配过程中磕碰划伤的风险；下部安装底板的边缘做了圆角处理，既提升了零件的外观质感，也能避免安装时对操作人员造成划伤；加强筋的厚度与高度经过受力校核，在满足结构强度要求的前提下尽可能缩减材料用量，兼顾结构性能与制造成本。外形尺寸与安装边界方面，整体构型紧凑，上部铰接筒的轴向长度与下部底板的宽度匹配，安装后突出基面的高度较低，可适配安装空间受限的应用场景；双安装孔的中心距、铰接孔的中心高都做了标准化适配设计，可直接配套常用规格的销轴与安装螺栓，无需额外进行二次加工即可完成装配，能够有效缩短设备的组装调试周期。
