带加强筋立式双孔安装铰接支座结构

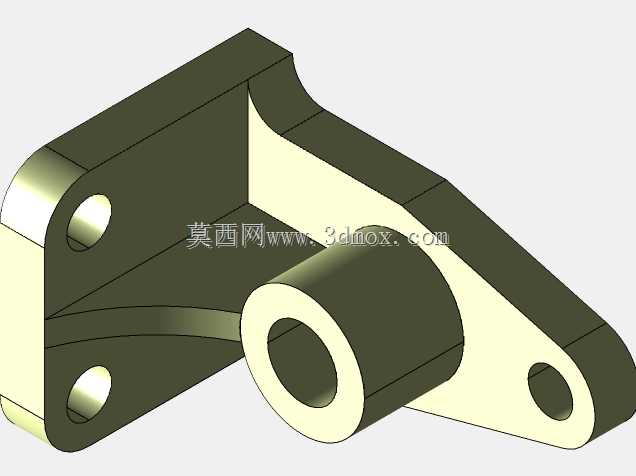

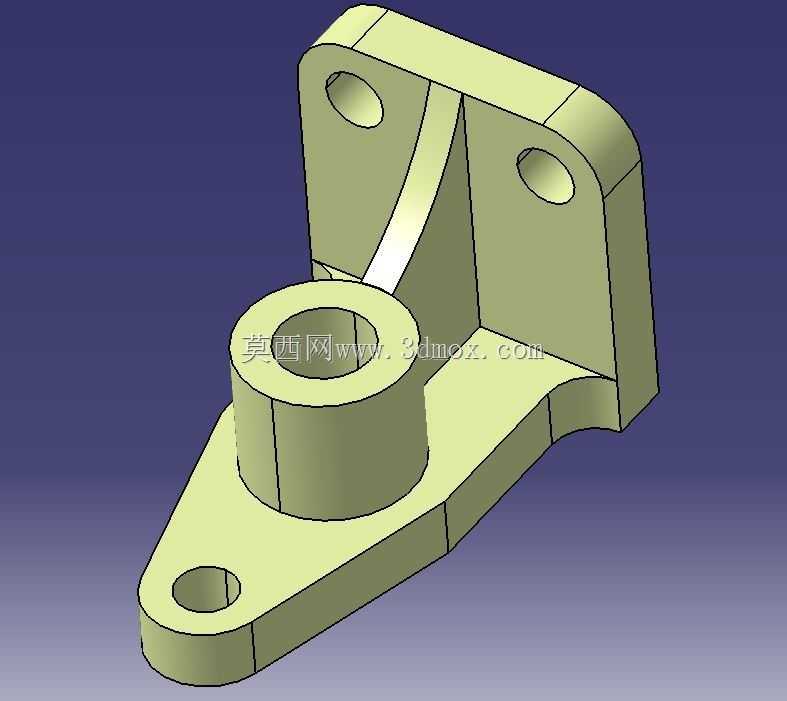

该铰接支座结构是工业传动与支撑系统中常用的连接承载部件，主要应用于自动化生产线连杆机构、小型设备铰接传动端、轻工机械辅助支撑点位等场景，能够为转动副提供稳定的安装基准，同时承受径向载荷与部分轴向倾覆力矩，保障传动环节的运行稳定性。从实际用途来看，这类支座多用于需要实现部件间铰接转动的装配场景，中部的带孔凸台用于配套安装销轴、衬套或轴承，为转动件提供回转支撑，底座与立板上的安装孔则用于将整个支座固定在设备机架或安装平面上，实现转动副的位置固定，避免运行过程中出现偏移晃动。在功能特性上，该结构采用一体化成型设计，立板与底座之间设置了三角形加强筋，能够有效提升整体结构的抗弯折能力，在承受偏载时减少结构形变，延长部件使用寿命；三个安装孔呈三角分布，相比双孔固定拥有更好的防松抗扭效果，中部凸台的内孔经过同轴度设计，能够保障转动件安装后的回转精度，减少运行过程中的卡顿与磨损。设计思路上，该结构优先考虑承载稳定性与安装便捷性，整体采用曲面过渡处理，避免应力集中导致的结构断裂，立板的高度与凸台的轴向长度经过匹配设计，既能够为转动件提供足够的支撑长度，又不会占用过多的安装空间，底部安装面做了平整处理，能够与安装基面完全贴合，保障安装后的位置精度。外形尺寸方面，该支座整体属于中小型支撑部件，底座延伸端的安装孔与中部凸台保持合理间距，立板上的两个安装孔处于同一水平高度，安装边界能够适配多数小型设备的机架安装孔位，不需要额外进行扩孔或改孔即可完成装配，整体结构紧凑，在有限的安装空间内实现了足够的承载能力，同时曲面设计也让部件的外观更加规整，便于加工过程中的脱模与切削处理。
