圆形多工位毛毯针织生产设备结构

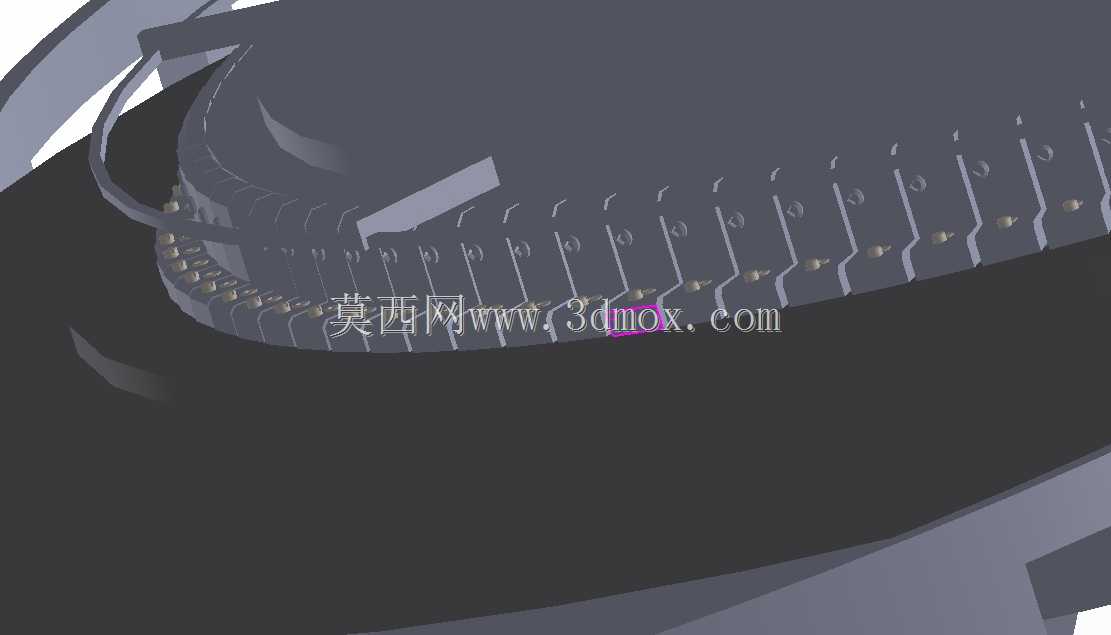

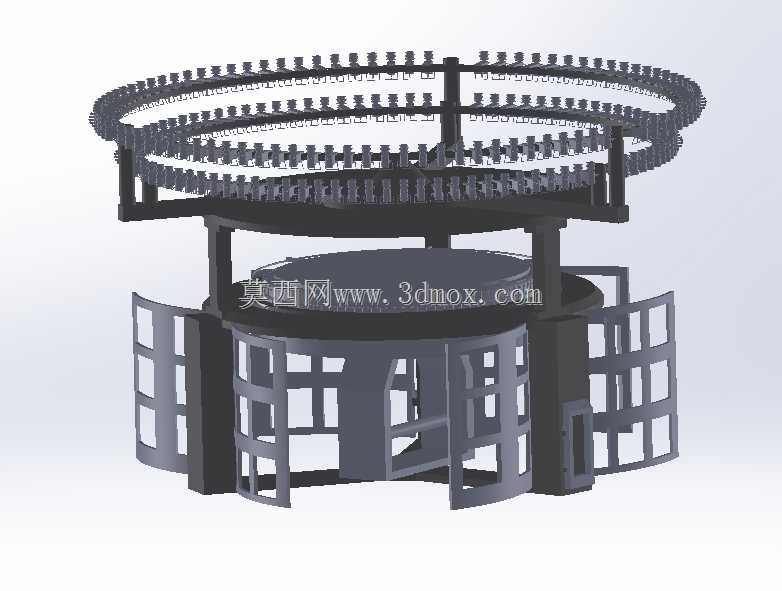

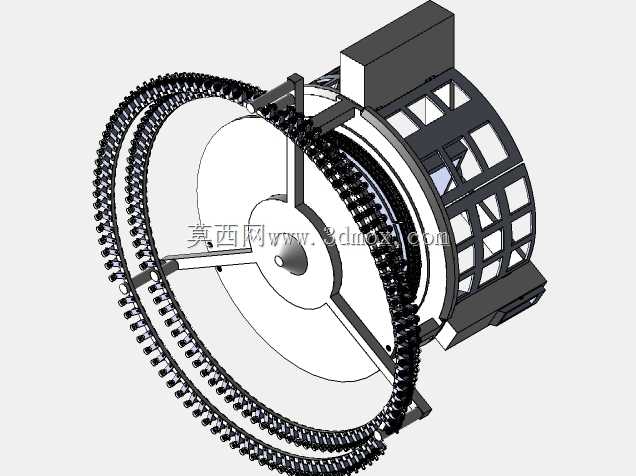

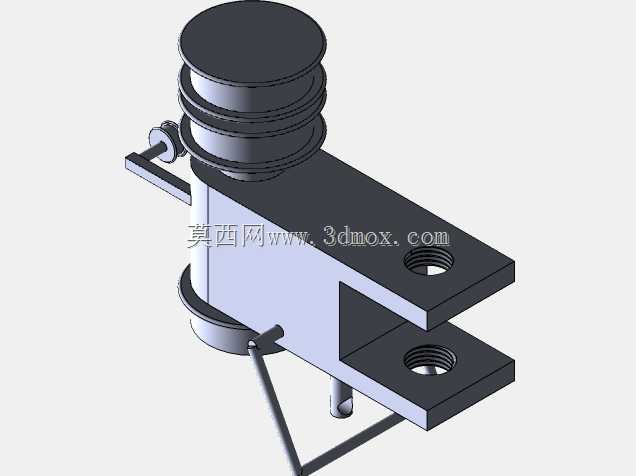

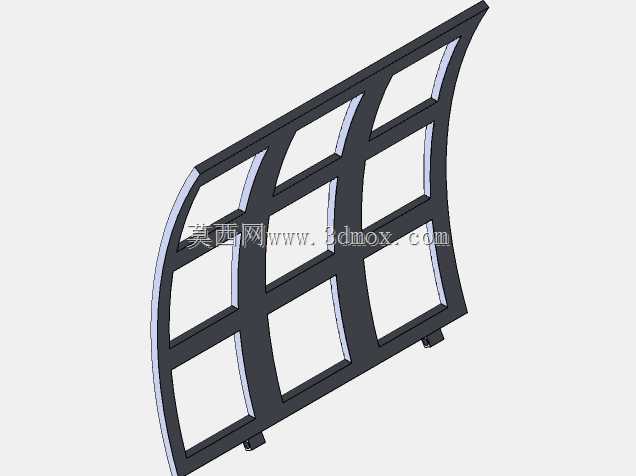

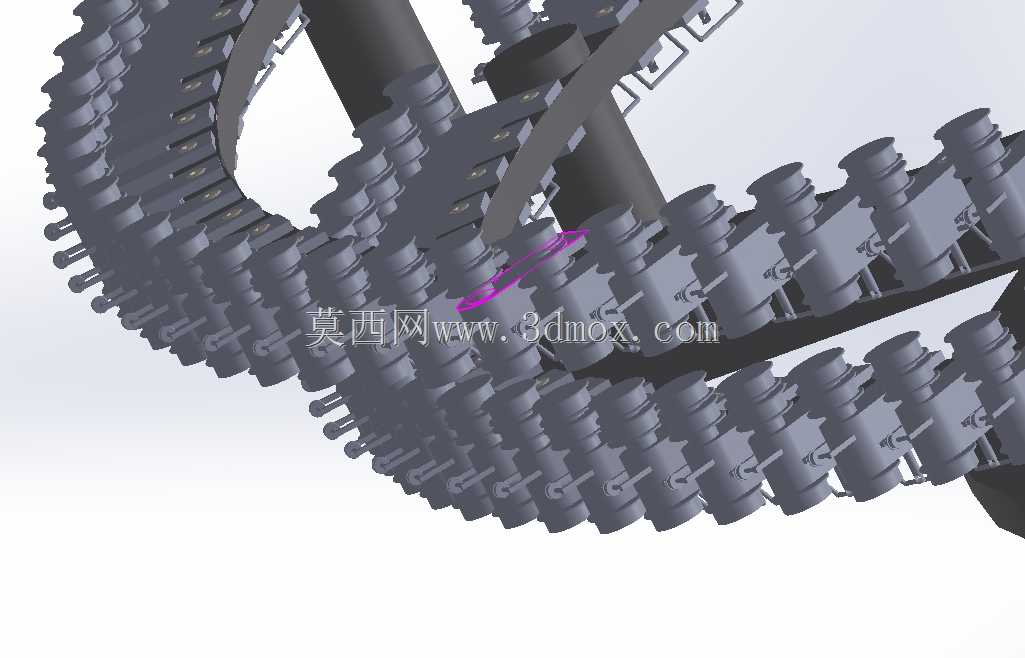

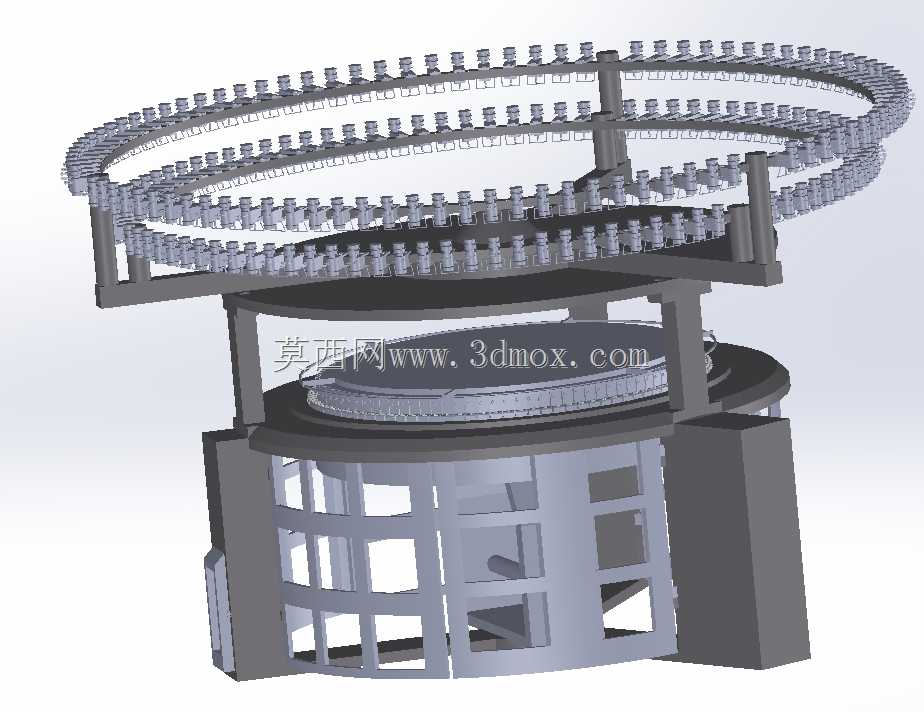

该设备为面向毛毯批量织造场景设计的圆形针织生产装置，主要应用于家纺纺织领域的规模化毛毯生产环节，可适配不同纱线原料完成毛毯坯布的连续针织成型作业，替代传统平幅针织设备的低效生产模式，满足家纺企业大批量、宽幅毛毯制品的生产需求。设备整体采用立式圆形布局，核心织造区域为上下双层环形工位排布结构，上层环形阵列布置数十组独立针织执行单元，可同步完成成圈、喂纱、走线等针织动作，相比单工位针织设备，生产效率可提升数倍，能够实现大尺寸毛毯坯布的一次性连续织造，避免多段拼接带来的接缝瑕疵与额外工序。下层为设备的主体支撑与传动集成区域，采用框架式镂空结构设计，既为内部传动组件、走线机构、动力单元预留充足安装空间，也可降低设备整体自重，同时方便运维人员快速排查内部组件故障，框架的承重结构经过受力优化，可承载上层环形工位满负载运行时的动载荷与静载荷，保障设备长期高速运行的结构稳定性。设计过程中针对毛毯织造的特殊工艺需求，对针织单元的排布间距、走线路径、喂纱张力控制结构做了适配优化，环形工位的同心度公差控制在极小范围内，避免不同工位织造出的坯布密度不均、纹路歪斜等质量问题，设备的安装边界为圆形立式占地，相比同产能的平幅针织设备，占地面积可缩减近百分之四十，更适合中小规模家纺车间的产线布局规划。设备底部设置多组厚重支撑立柱，可抵消针织单元高速往复动作产生的振动，降低设备运行时的共振噪音，同时保障上层环形结构的水平度，避免长期运行出现结构倾斜影响织造精度，整体结构兼顾了生产效率、工艺适配性与车间布局实用性，可直接对接毛毯生产的前道喂纱、后道整理工序，形成完整的毛毯织造产线。
