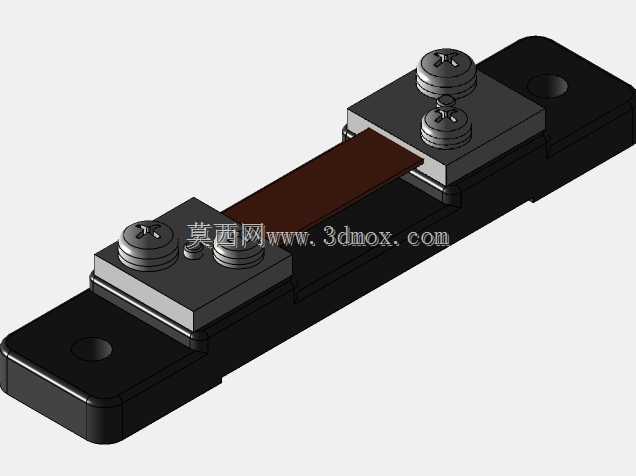

50安培电流采样分流器结构设计

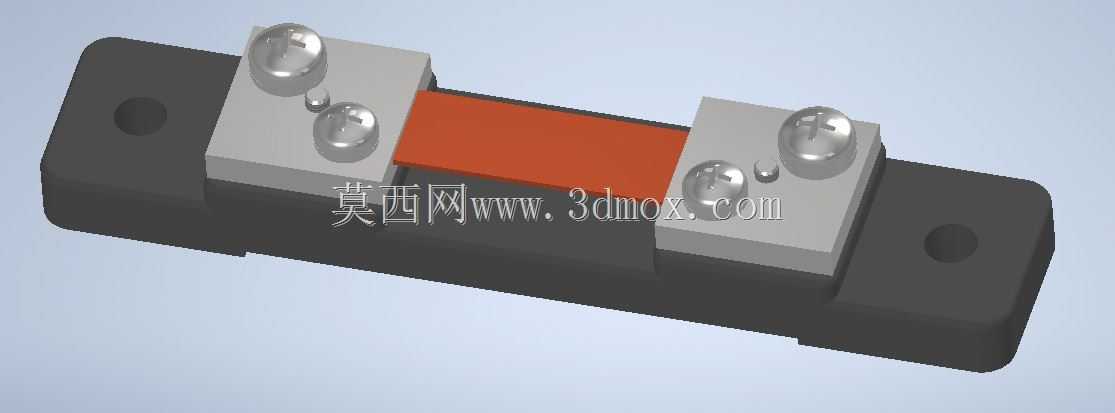

这款50安培分流器是电力测量、工业电控系统中常用的电流采样核心部件，主要应用在直流大电流回路的信号采集场景中，常见于工业电源柜、充电桩、蓄电池检测设备、直流电机驱动系统、电镀供电装置等需要精准获取大电流数值的设备内部，承担着将大电流按照固定比例转换为可被测量仪表采集的毫伏级电压信号的作用，是直流电流间接测量方案里性价比极高、稳定性极强的核心采样元件。

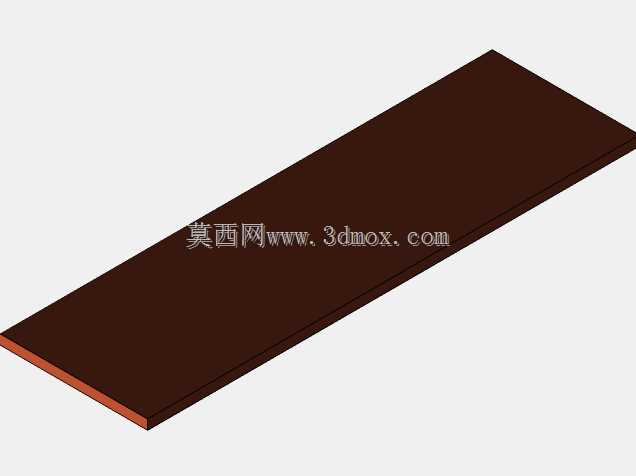

从功能特性来看，该分流器采用锰铜合金作为中间采样电阻体，两端的接线端子采用高导电率的铜质基材加工，表面做镀镍防锈处理，既保证了大电流通过时的低接触电阻，减少不必要的功率损耗，也能在长期工作中抵御环境氧化，维持采样精度的长期稳定性。中间的电阻体与两端端子采用精密焊接工艺连接，接触电阻极低，避免大电流通过时连接位置出现异常发热，整体采样精度可满足工业级0.5级测量要求，在额定50安培电流下输出标准的75毫伏采样信号，可直接匹配市面上绝大多数直流数显电流表、采集模块的输入量程。

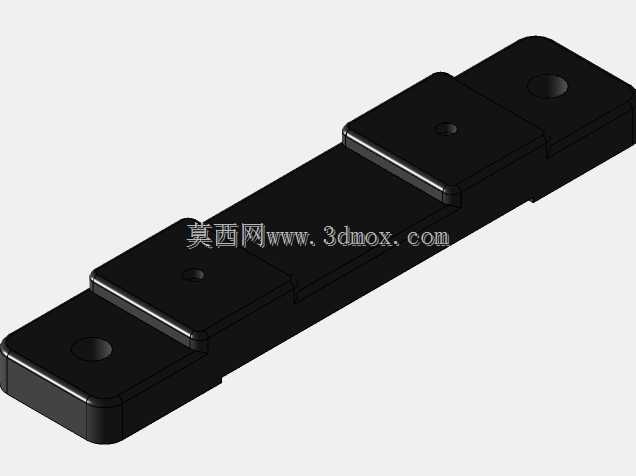

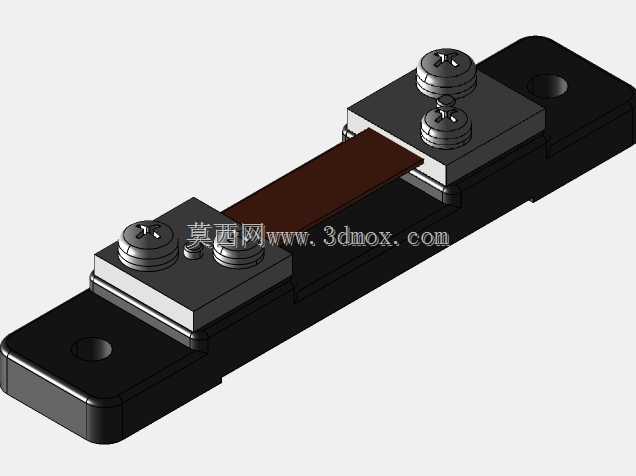

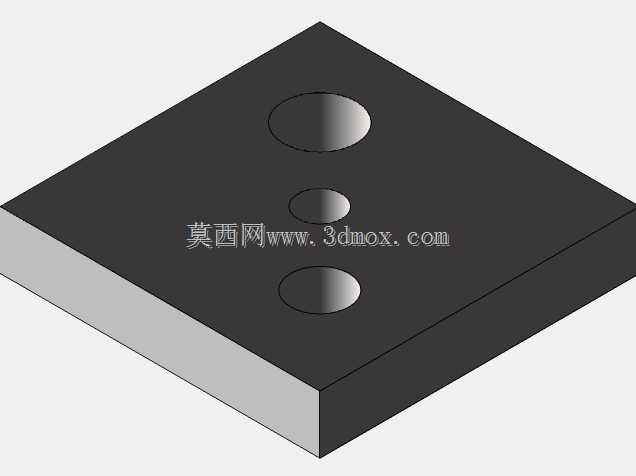

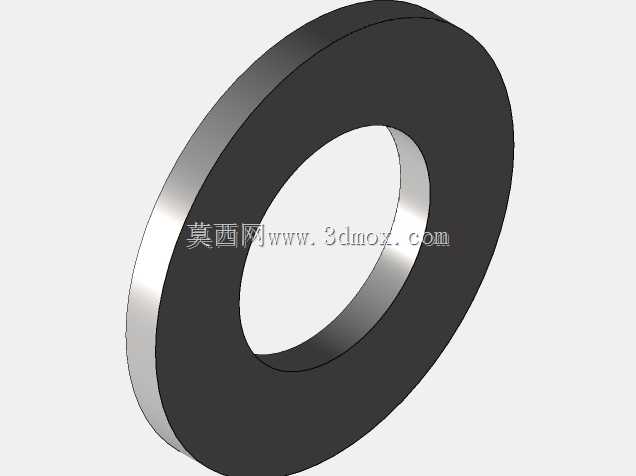

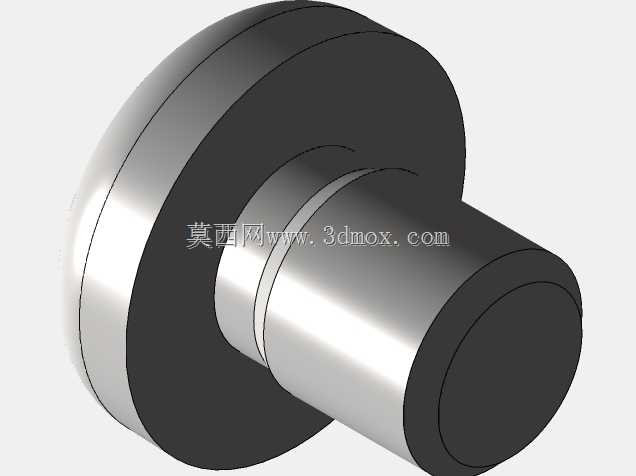

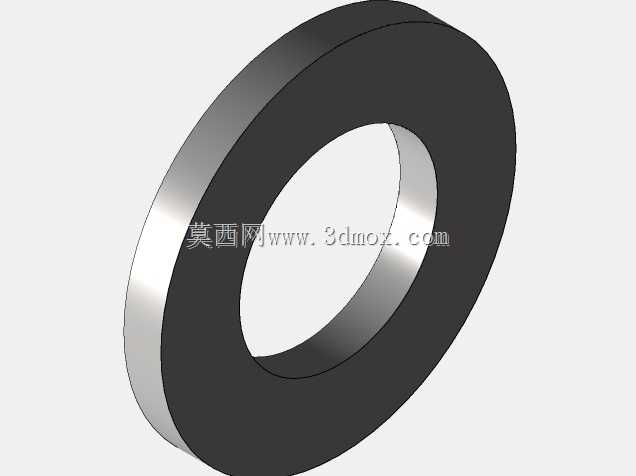

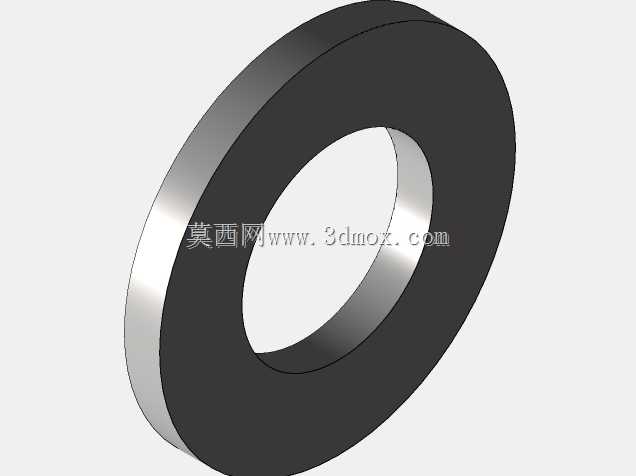

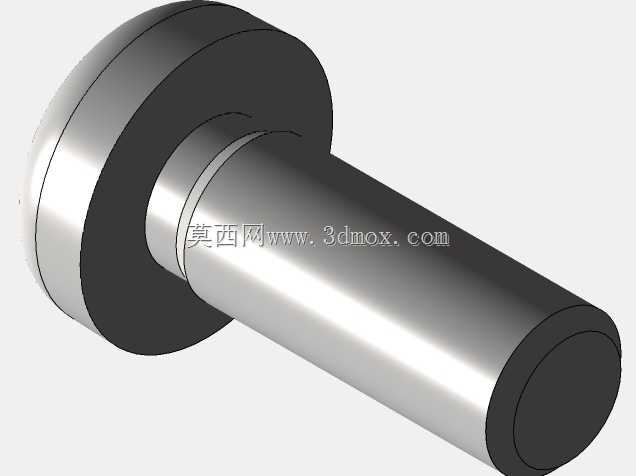

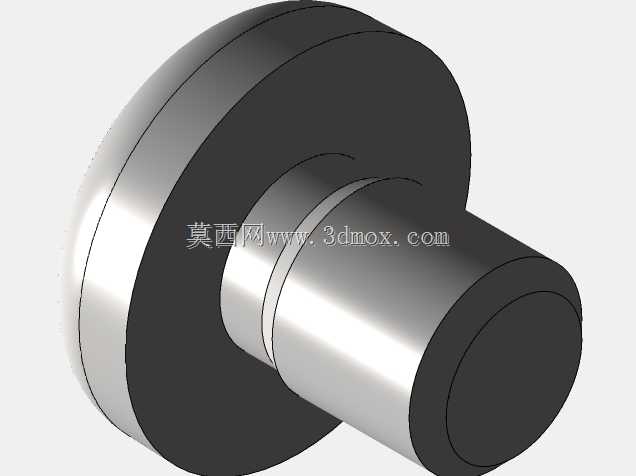

设计思路上，这款分流器充分考虑了工业现场的安装便利性与长期运行可靠性，底部采用一体式绝缘安装基座，基座两端预留标准圆形安装孔，可直接通过螺丝固定在设备内部的安装梁或电气安装板上，基座采用高强度耐高温绝缘工程塑料制作，既可以将带电的导体部分与安装底板完全隔离，避免出现短路风险，也能在分流器长期工作发热的状态下维持结构强度，不会出现高温变形问题。两端的接线端子采用双螺丝锁紧结构，接入主回路导线时可通过拧紧端子上的螺丝将导线牢牢压接在端子平面上，避免大电流工况下因为接线松动导致的接触不良、打火发热问题。

安装边界方面，该分流器整体为长条形对称结构，整体长度适配常规电气柜内的安装空间，宽度方向占用空间极小，安装孔的中心距符合行业通用的50安培分流器安装尺寸标准，可直接替换同规格的传统分流器产品，无需重新调整安装位的开孔位置。高度方向上，端子顶部的锁紧螺丝预留了足够的接线操作空间，即使在空间紧凑的电气箱内也能顺利完成导线的接拆操作，整体外形规整无突出尖锐结构，不会在安装过程中划伤操作人员或周边线缆。
