薄型气动活塞缸结构设计方案

这款薄型气动活塞缸是气动系统里的核心执行元件，主要面向空间受限的自动化装配、工装夹具、轻工包装、电子元器件加工等场景设计，在紧凑安装空间内完成直线往复推压、夹紧、顶升、定位等动作，相比标准气缸能大幅缩减设备整体的安装占用空间，适配各类小型自动化工作站、模块化治具的集成需求。

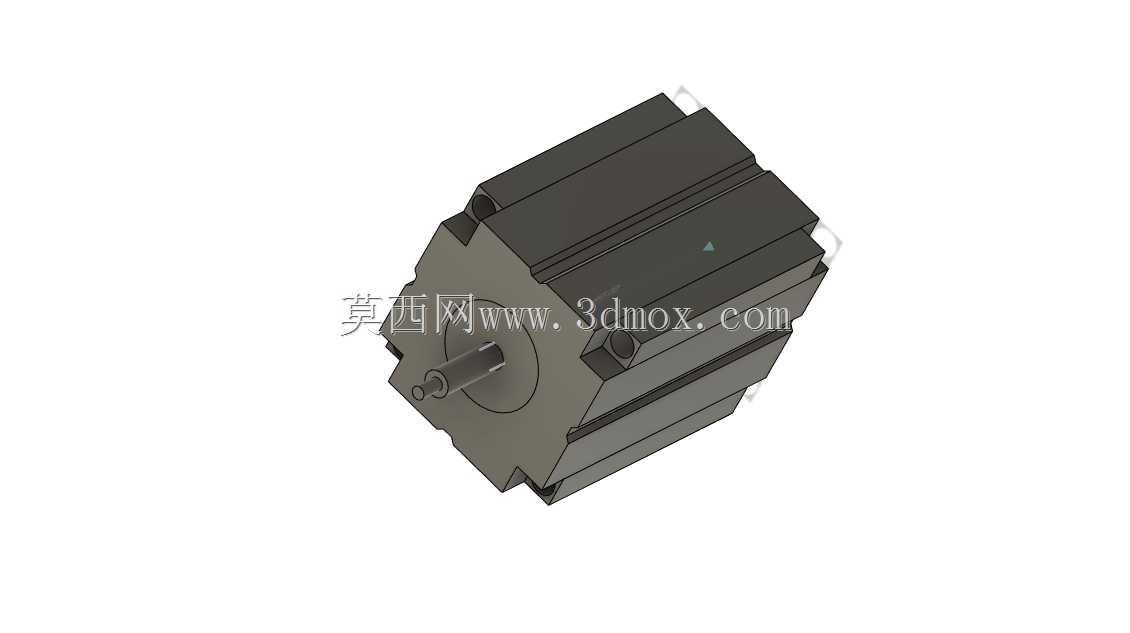

从功能特性来看，这款活塞缸采用轴向紧凑布局，将活塞、缸体、端盖的轴向尺寸做了极致压缩，输出轴直接从缸体前端伸出，没有多余的外接结构，缸体侧面预留了标准的气路安装孔位，可直接适配通用快插气管接头，无需额外加装转接板。活塞采用耐磨密封结构设计，运行过程中密封件与缸体内壁的接触压力均匀，既保证了气腔的密封性，又降低了往复运动的摩擦阻力，运行平稳无卡顿，在0.1-1.0MPa的常规气动工作压力下可稳定输出轴向推力，满足多数轻载工位的动作需求。

设计思路上，这款活塞缸优先考虑安装适配性，缸体外形采用近似方形的多面结构，多个端面都预留了安装定位孔，支持正面安装、侧面安装、轴向通孔安装等多种固定方式，不需要额外定制安装支架，就能适配不同设备的安装位布局。同时缸体外部做了平整化处理，没有突出的棱角和多余结构，方便多个气缸并排紧密安装，在多工位并列排布的治具上可以最大化节省排布空间。

外形尺寸与安装边界方面，这款活塞缸缸径为20mm，总行程为60mm，整体轴向总长度控制在极小范围内，缸体的方形截面尺寸适配常规薄型缸的安装孔距标准，输出轴的直径、伸出长度都符合通用气动元件的尺寸规范，安装时只需要预留对应缸体外形的安装空间，以及输出轴伸出的行程空间即可，不需要额外预留操作维护的冗余空间，气路接口可以从侧面直接接入，不会和周边的其他机械结构产生干涉。在实际设备集成中，这款活塞缸可以直接替换同规格的标准薄型气缸，不需要修改原有设备的安装位设计，适配性极强。
