带安装支座的立式轴承支撑座结构

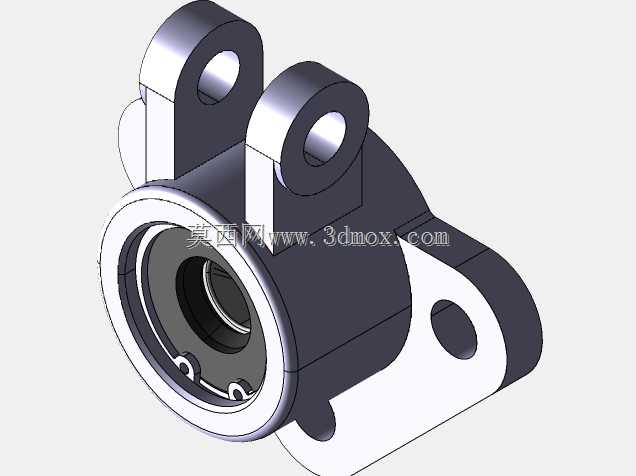

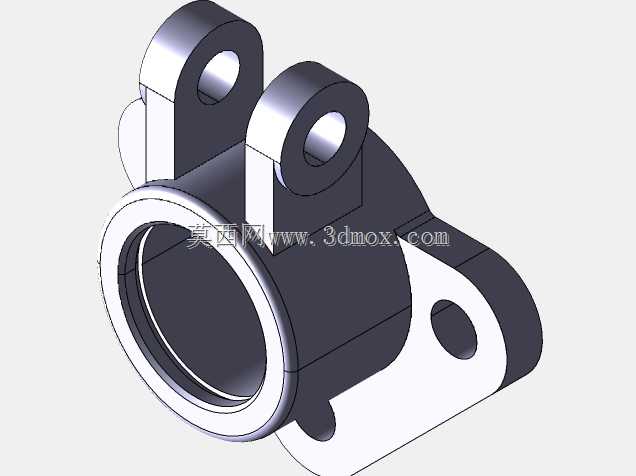

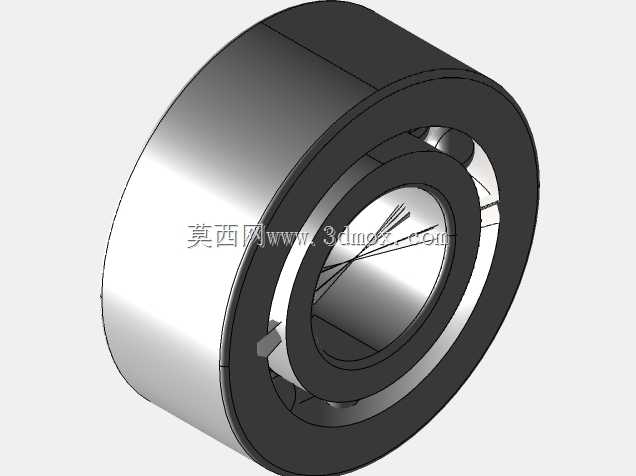

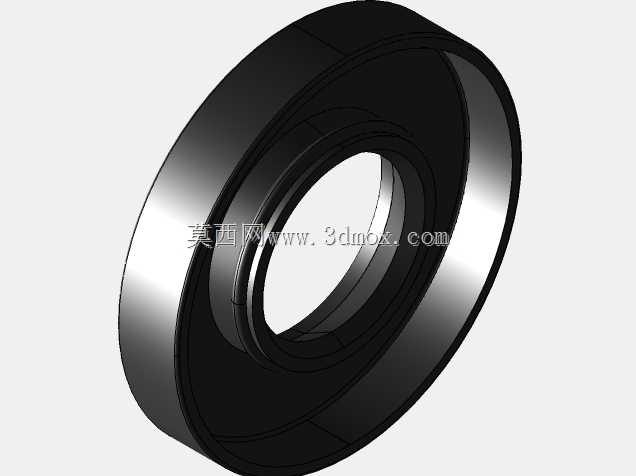

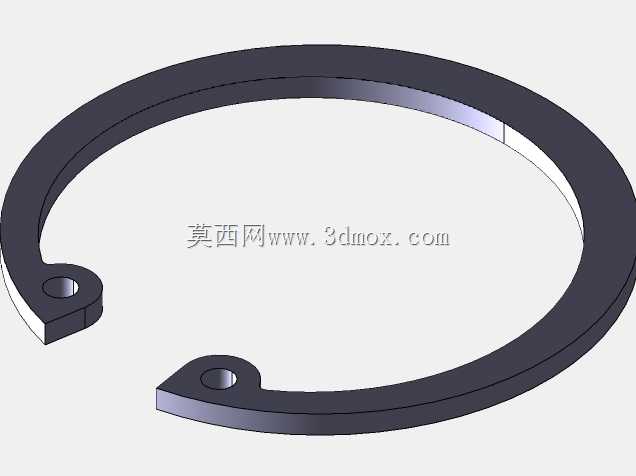

这款带安装支座的立式轴承支撑结构，是工业传动系统中极为常见的支撑类零部件，广泛应用于轻工输送设备、小型农机传动单元、自动化生产线动力端、纺织机械辊系支撑等场景，核心作用是为旋转轴提供稳定的径向与轴向支撑，同时通过集成式的安装结构降低装配难度，减少整机的零件数量与装配公差累积。从功能特性来看，该结构主体采用一体式铸造型腔设计，主体支撑部分集成了轴承安装腔与顶部铰接耳、侧部安装孔三类连接结构：中部的环形腔体用于嵌入深沟球轴承，腔体内部预留了密封件安装槽位，可配套接触式橡胶密封圈实现轴承内部润滑脂的密封留存，同时阻挡外界粉尘、水汽进入轴承滚道，大幅提升轴承在多尘、潮湿工况下的使用寿命；顶部的两个对称带孔铰接耳用于连接张紧调节结构或者浮动压盖，可在轴系受热伸长时提供微小的位移补偿空间，避免轴承出现额外的轴向载荷；侧部的单安装孔则用于将整个支撑座固定在设备机架上，配合底部的贴合安装面实现多点位固定，保证支撑座在承受径向载荷时不会出现偏移或振动。设计思路上，这款支撑座采用了功能集成化的设计逻辑，摒弃了传统轴承座需要额外搭配安装支架、铰接座的分体式方案，将多个连接功能整合在单一铸件本体上，既减少了装配时的对位工序，也避免了分体结构连接螺栓松动带来的支撑刚度下降问题；腔体内部的轴承定位台阶采用了公差带过渡配合设计，既保证轴承压装后不会出现外圈转动，也方便后期维护时的轴承拆卸更换；整体壁厚采用了均匀化设计，铸造时不易出现缩孔、应力集中等缺陷，同时在载荷集中的铰接耳根部、腔体与安装面衔接位置做了圆弧过渡处理，进一步提升了结构的抗疲劳强度。从安装边界来看，该支撑座的轴承腔内径适配常规标准系列深沟球轴承，顶部铰接耳的孔位同轴度控制在0.02mm以内，侧部安装孔与底部安装面的垂直度公差满足通用传动设备的安装要求，整体外形紧凑，占用安装空间小，不需要额外预留较大的操作空间即可完成装配，适配多数中小型传动设备的安装空间限制，在低速轻载的传动场景下可直接替换传统的分体式轴承支撑组件，有效降低设备的制造成本与维护难度。
