WEG160型三相异步电动机三维建模

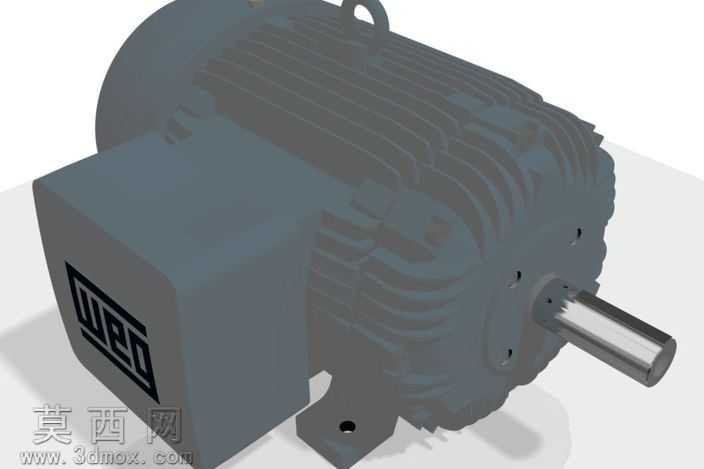

本模型为WEG品牌Trifasico160系列三相异步电动机的高精度三维建模成果，建模过程严格遵循工业级电机的实际尺寸比例与结构规范，完整还原了该型号电机的全部核心构造细节。建模阶段首先从电机的核心安装基准入手，先构建底部的铸铁安装脚座，精准还原脚座上的安装通孔、加强筋结构与倒角过渡，确保安装基准的尺寸公差符合实际工业装配要求；随后构建电机的定子机壳部分，机壳外表面的散热筋采用阵列特征完成建模，每一条散热筋的厚度、高度、间距都与实物完全匹配，同时还原机壳顶部的吊环安装座、侧面的接线盒腔体结构，接线盒的盖板、进线孔、密封槽细节都做了精细化处理，保证机壳部分的结构完整性。接下来完成前端盖、后端盖的建模，端盖上的轴承安装孔、密封槽、紧固螺栓孔都采用同轴度约束完成定位，还原端盖与机壳配合的止口结构，确保装配关系符合实际电机的装配逻辑；输出轴部分采用阶梯轴结构建模，精准还原轴伸端的键槽、轴肩、轴承配合位的尺寸，轴端的倒角、中心孔细节都完整呈现，同时还原轴上配套的轴承、油封等标准件的结构特征。模型的转子部分做了简化但保留核心结构特征，定子绕组部分在机壳内部做了示意性建模，既保证模型的结构完整性，又兼顾了文件的轻量化需求。材质渲染阶段，机壳、端盖、脚座部分采用铸铁哑光材质，还原铸铁件表面的细微颗粒质感与深灰配色；输出轴部分采用抛光钢材材质，还原金属轴的高光质感与加工纹理；接线盒部分采用与机壳一致的铸铁材质，接线端子部分做了铜质材质的区分；WEG品牌标识采用贴图方式精准映射在机壳侧面的对应位置，标识的比例、位置与实物完全一致。整个模型的装配约束完全按照实际电机的装配逻辑设置，所有可拆分部件都保留了独立的零件特征，可直接用于虚拟装配仿真、设备布局演示、工业动画制作等场景，建模过程中对所有圆角、倒角、拔模斜度都做了符合铸造工艺、机加工工艺的处理，没有出现结构干涉、破面等建模问题，能够完整展现该型号三相异步电动机的外观形态与结构组成，为工业设计、机械设计相关的教学、演示、方案展示工作提供精准的三维模型支撑。
