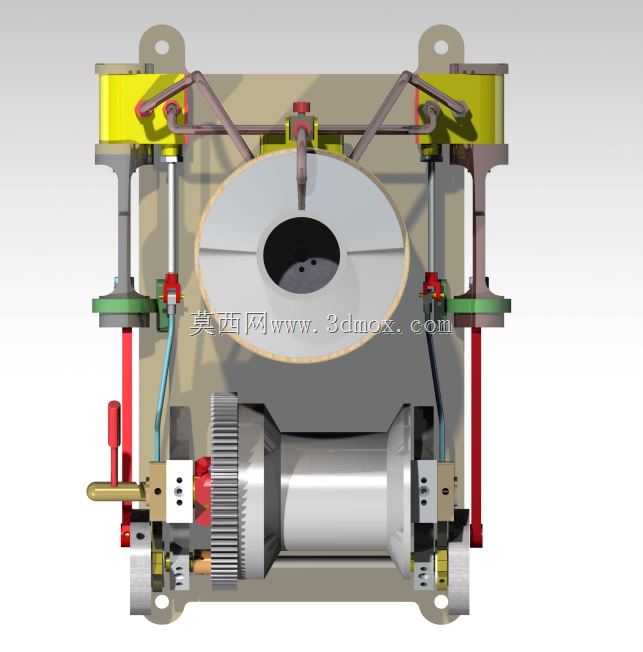

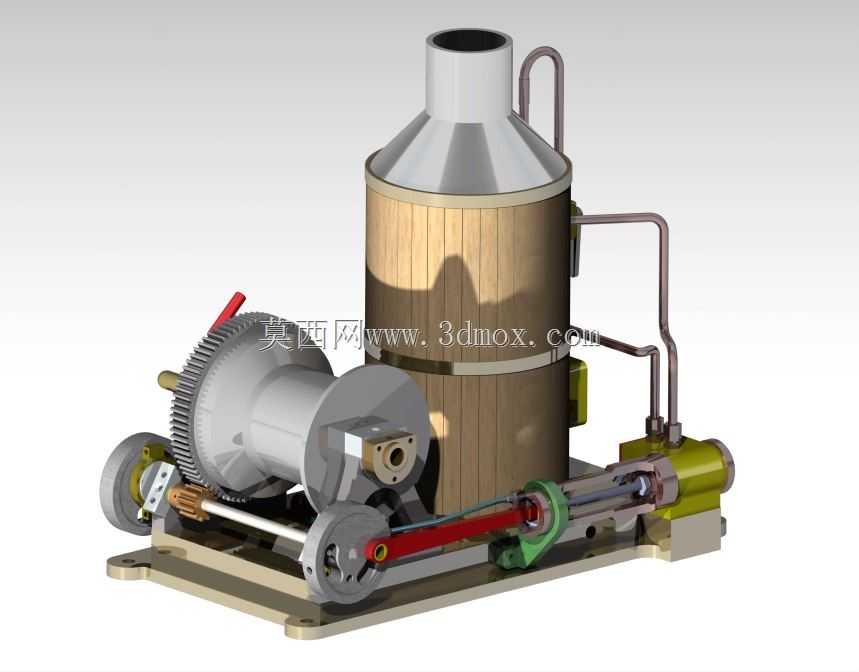

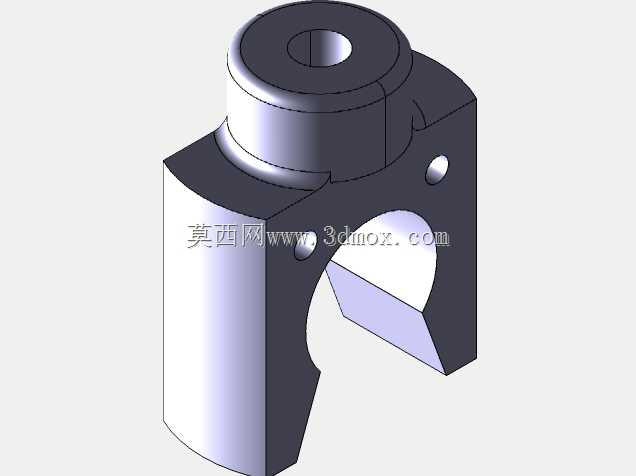

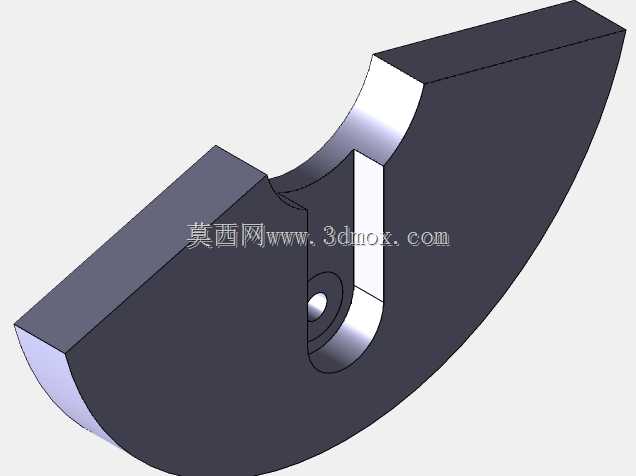

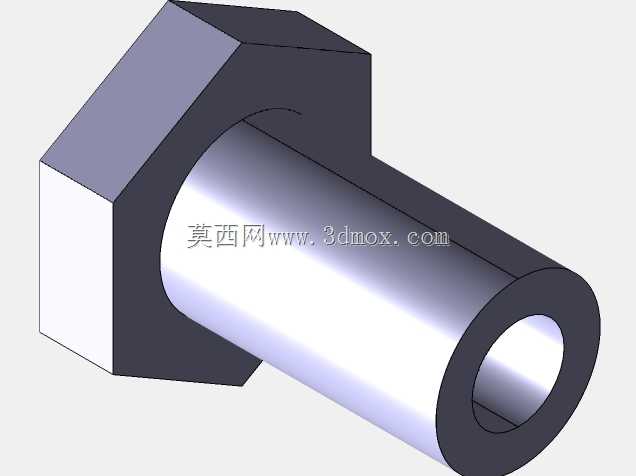

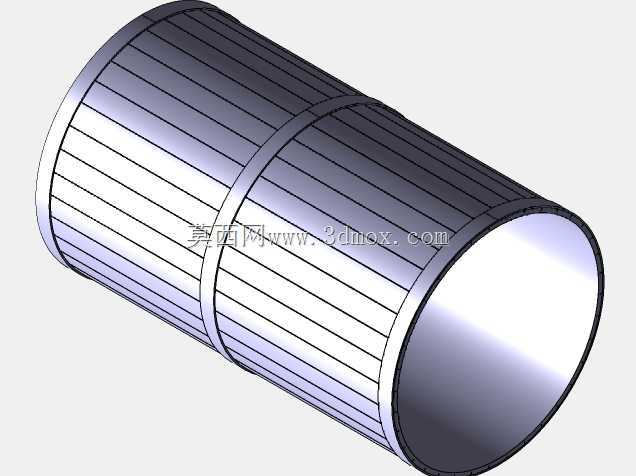

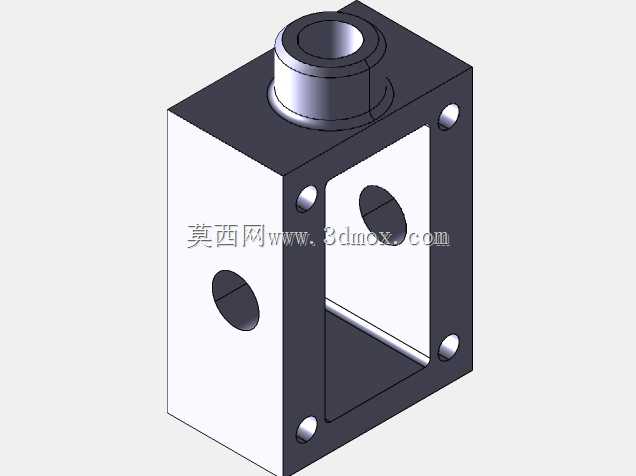

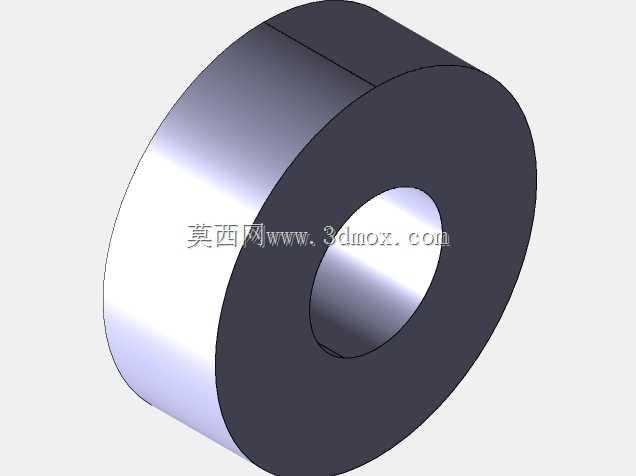

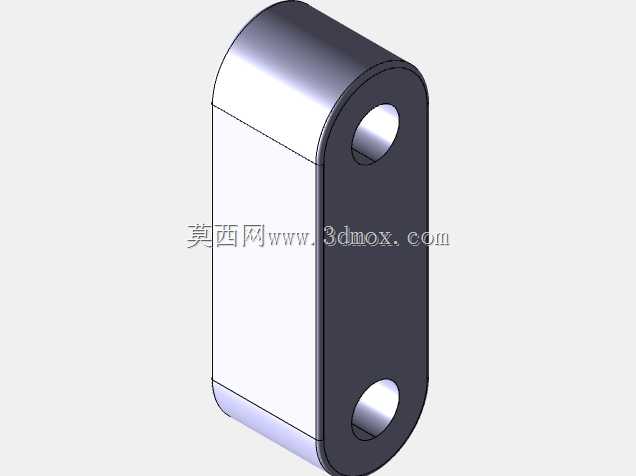

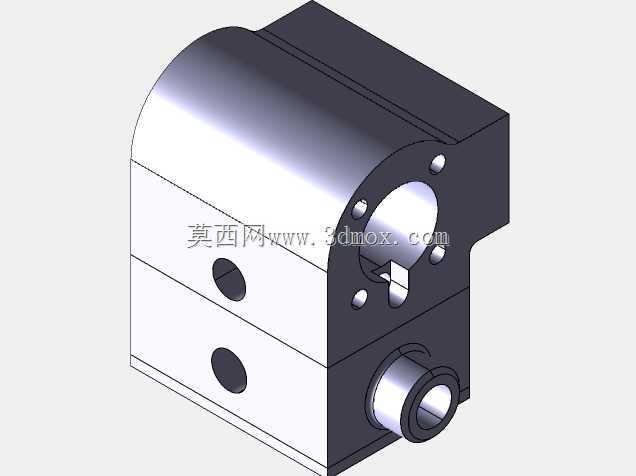

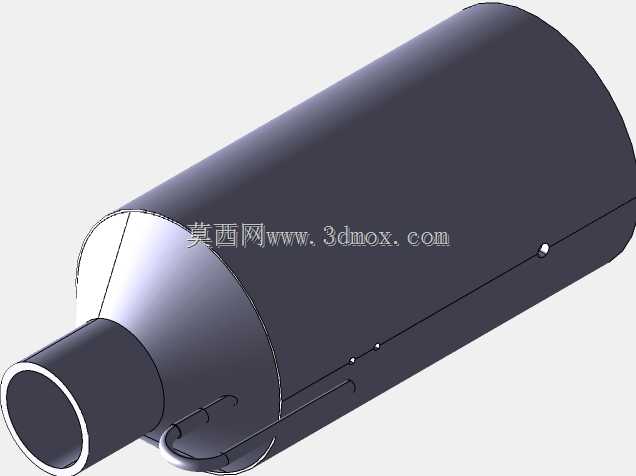

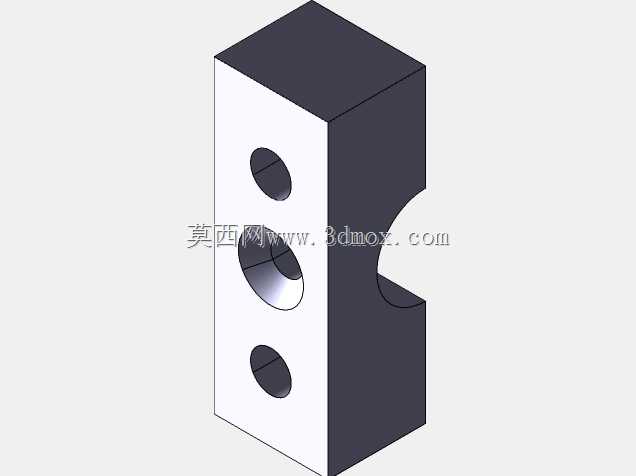

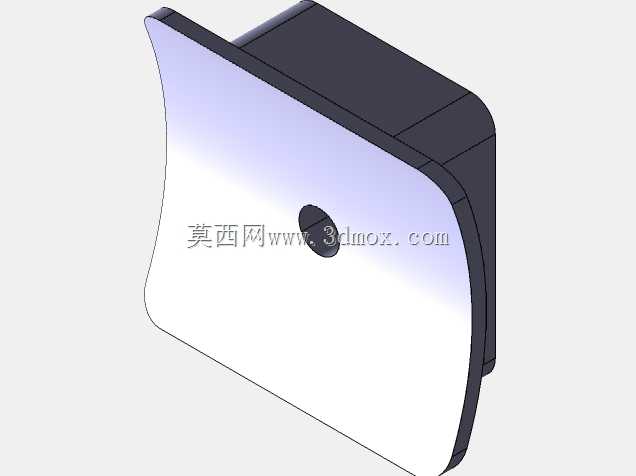

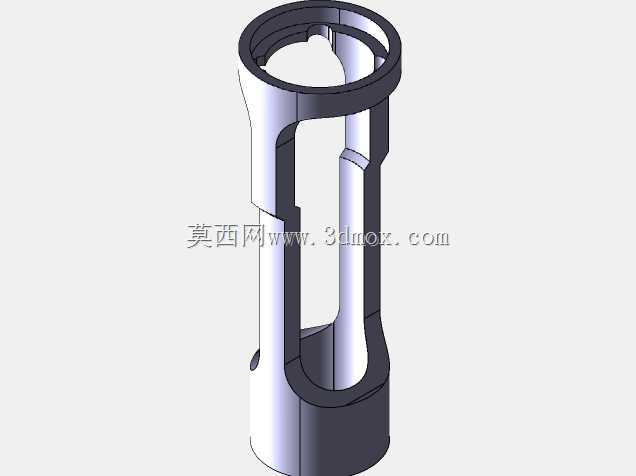

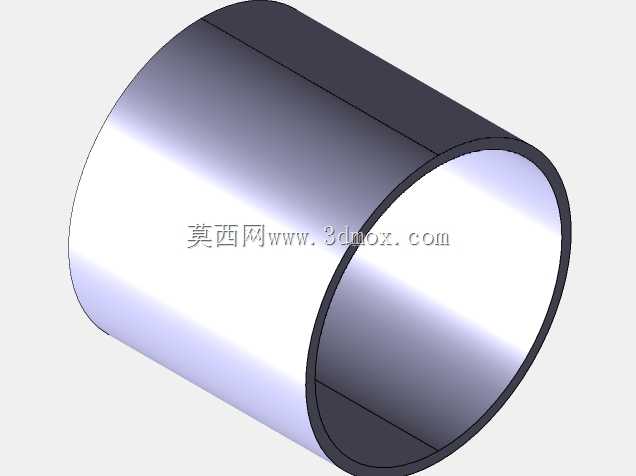

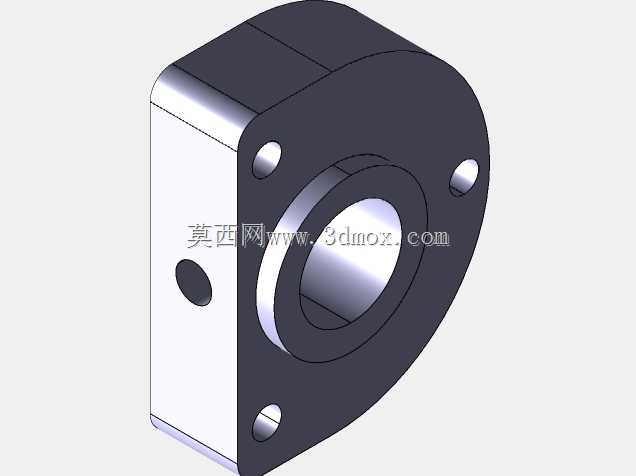

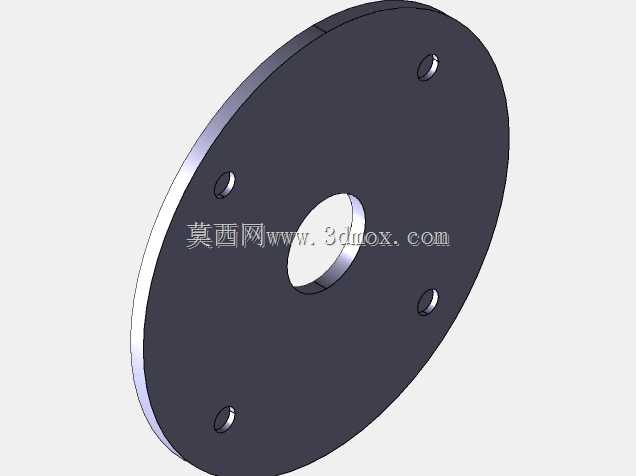

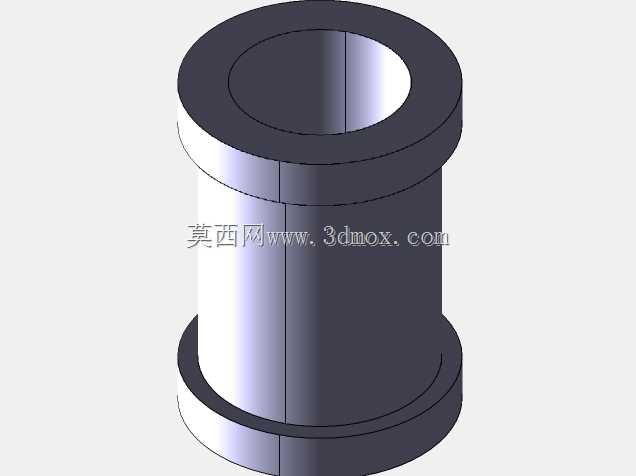

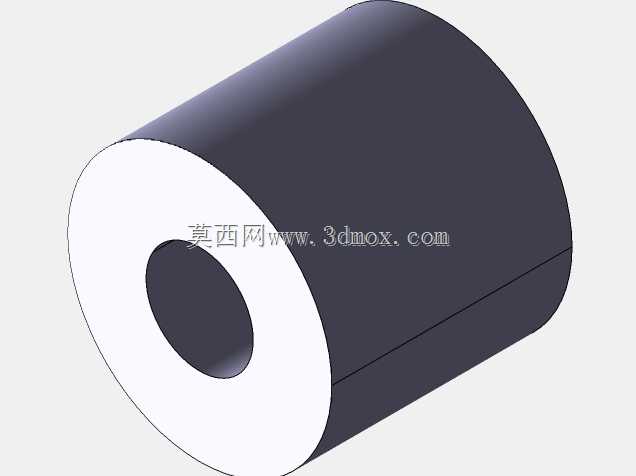

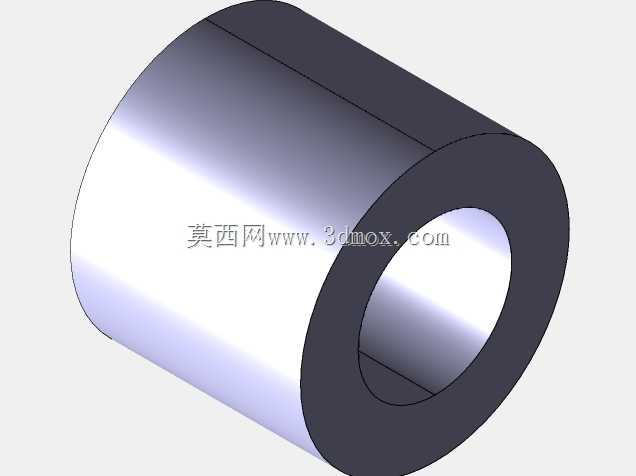

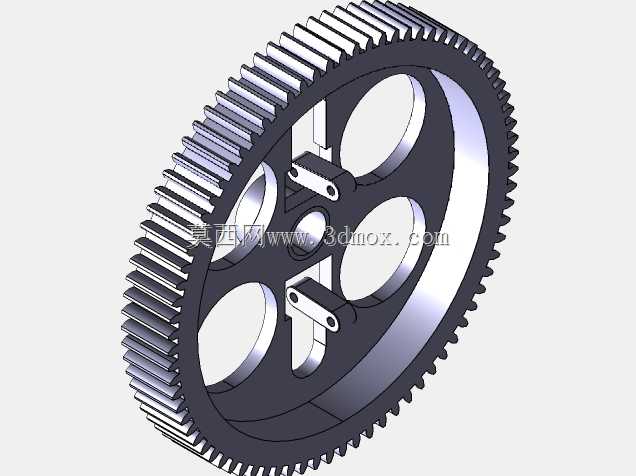

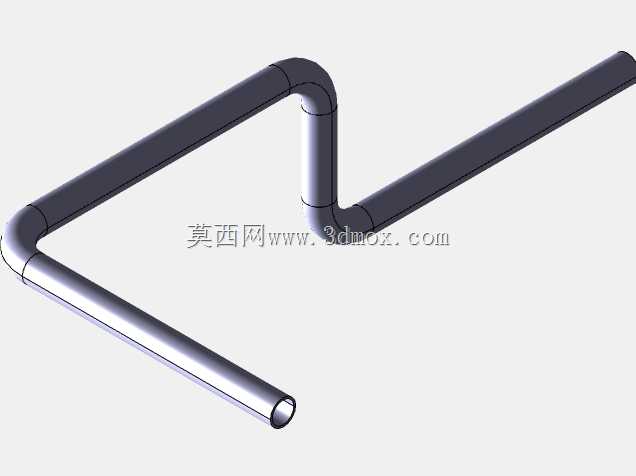

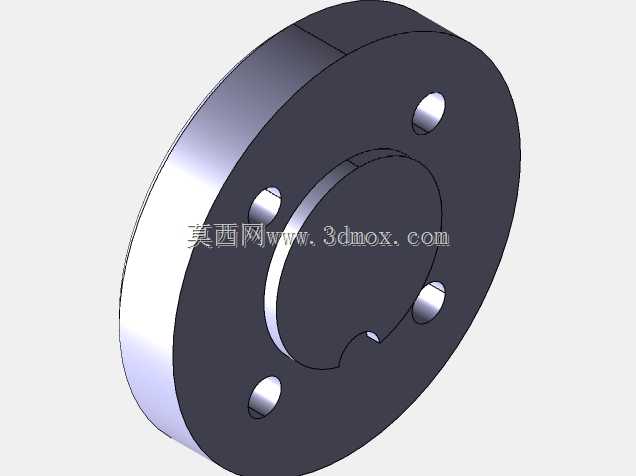

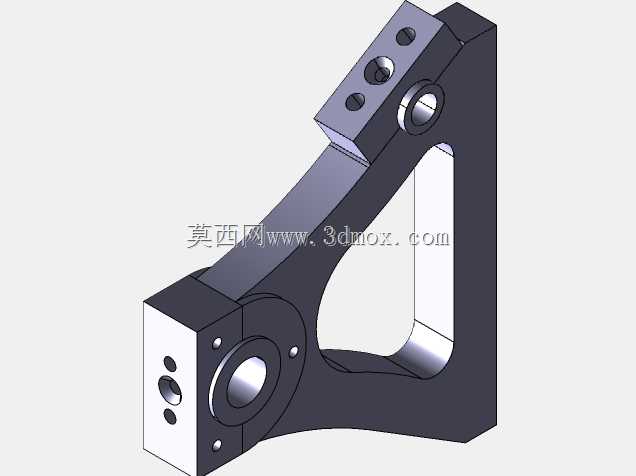

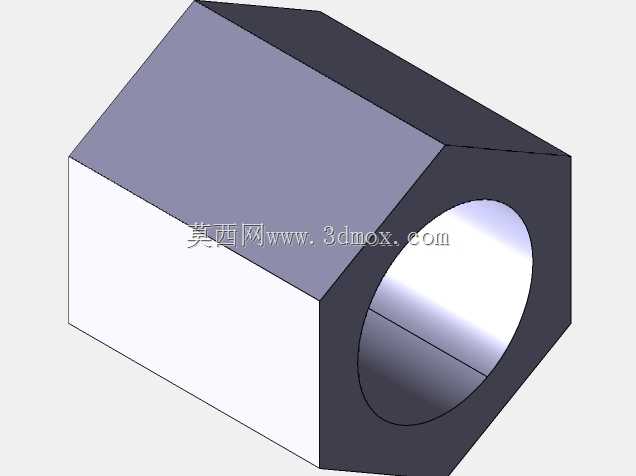

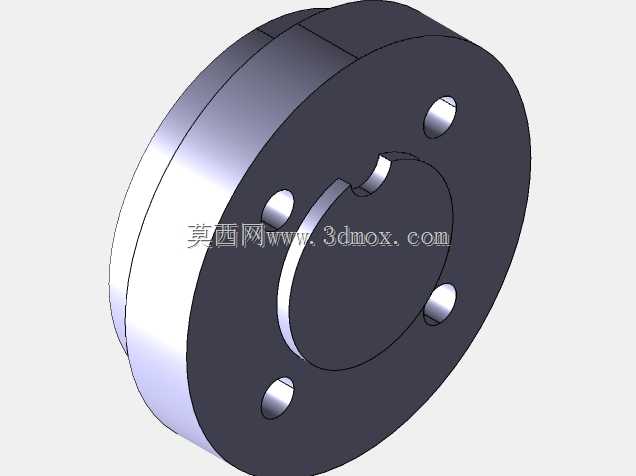

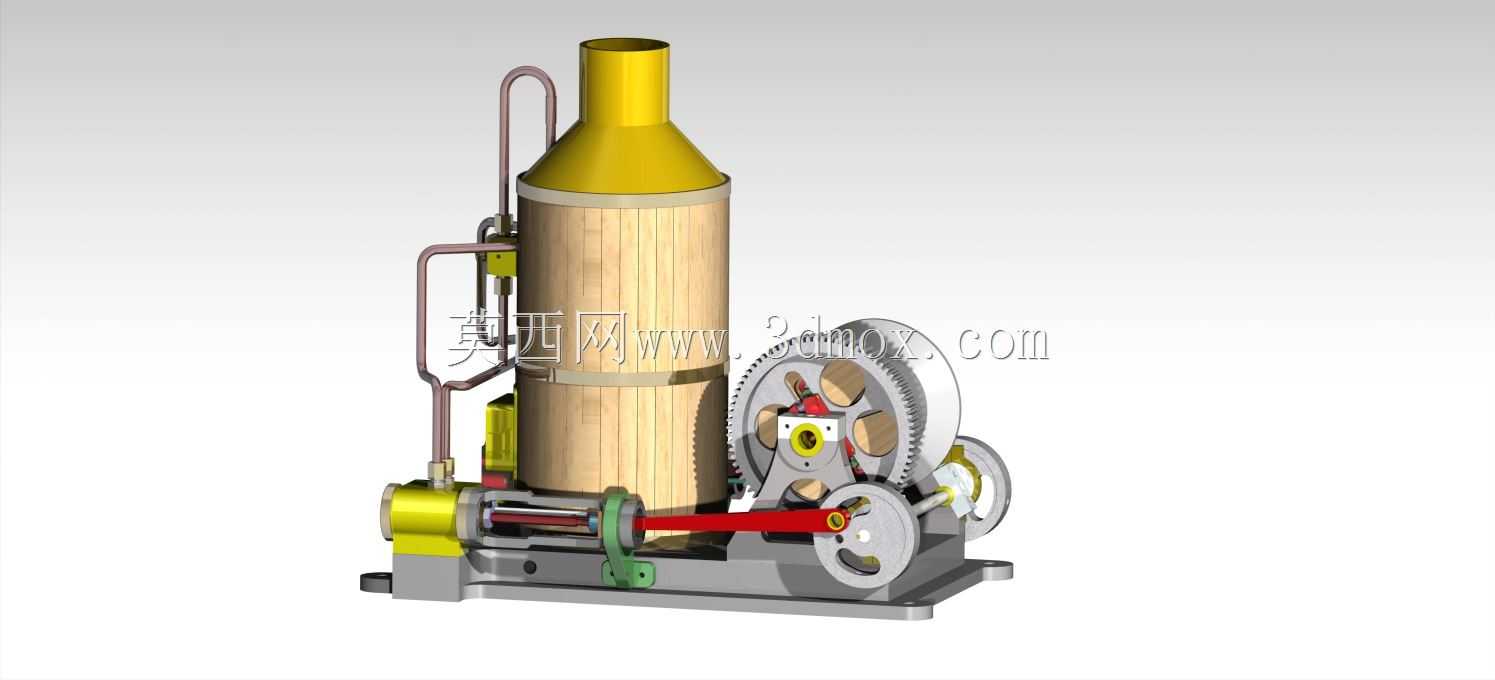

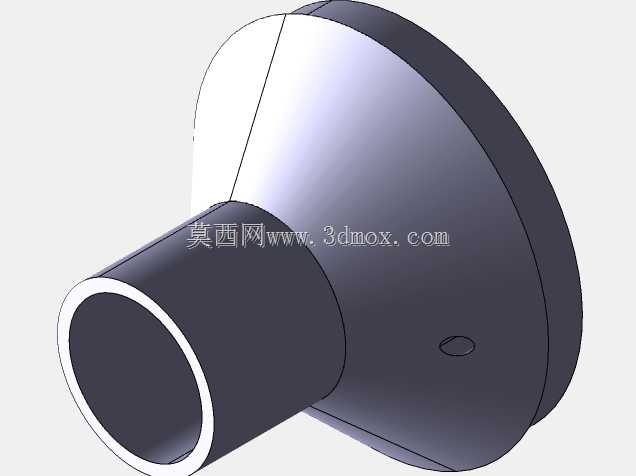

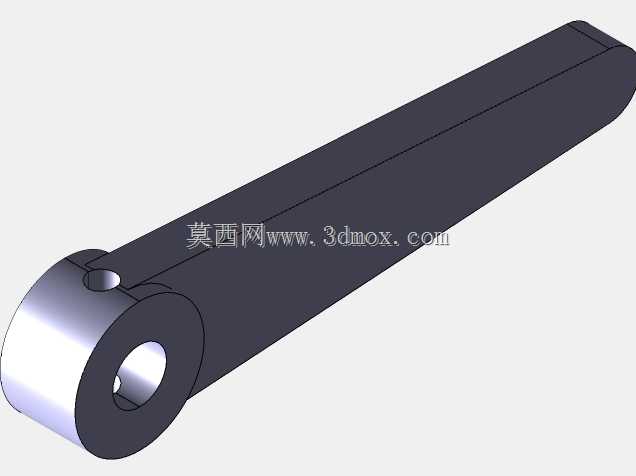

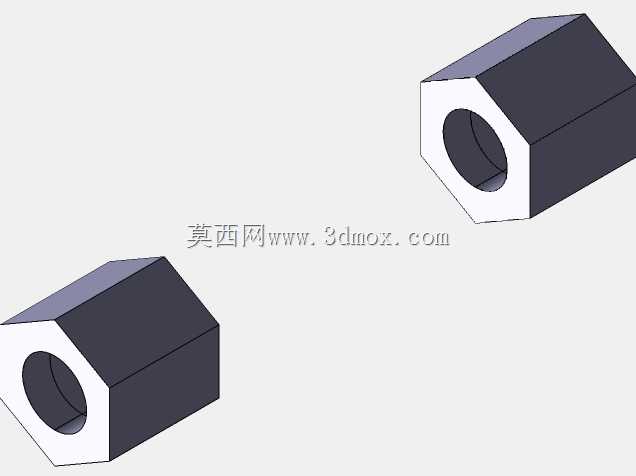

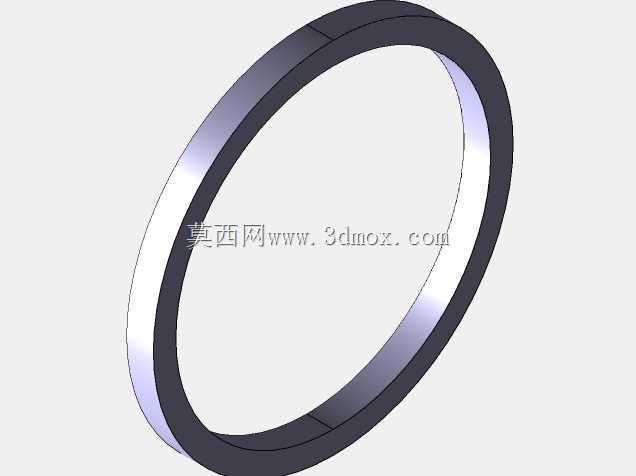

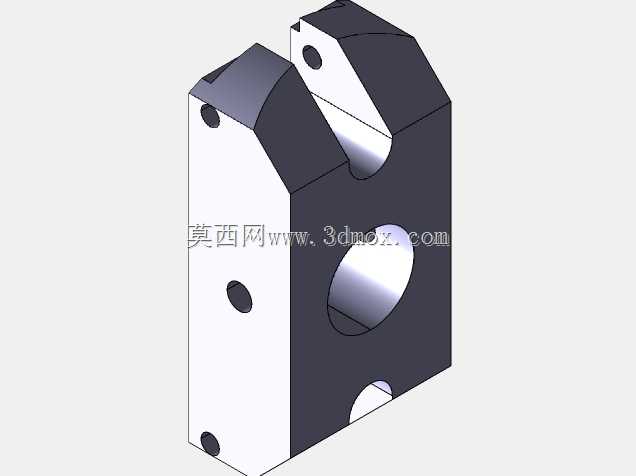

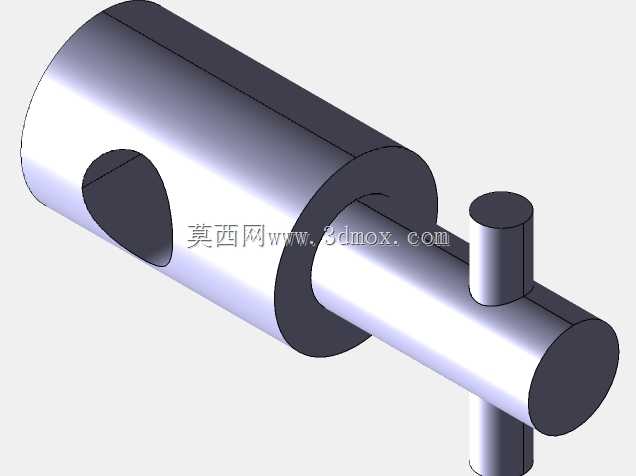

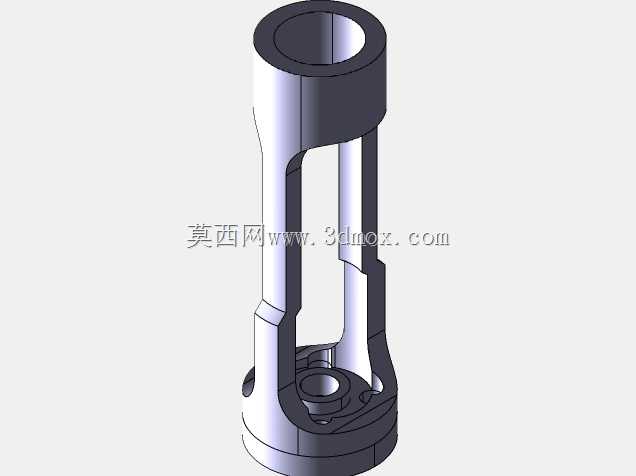

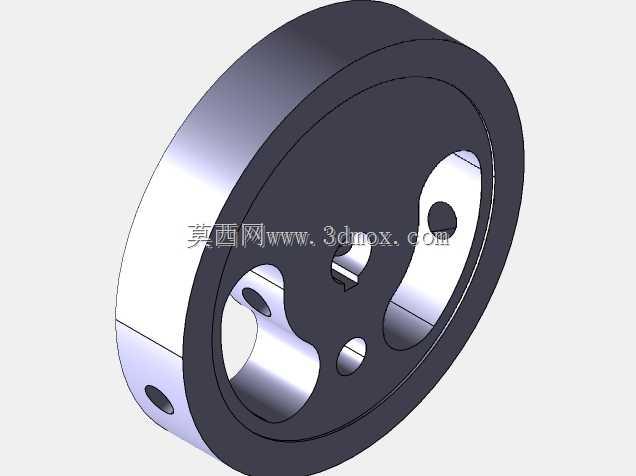

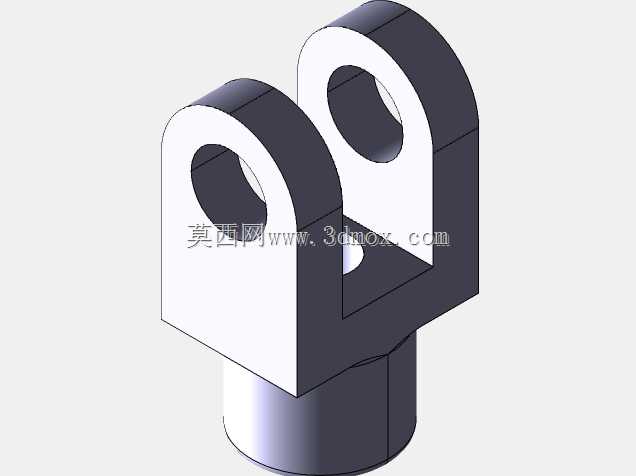

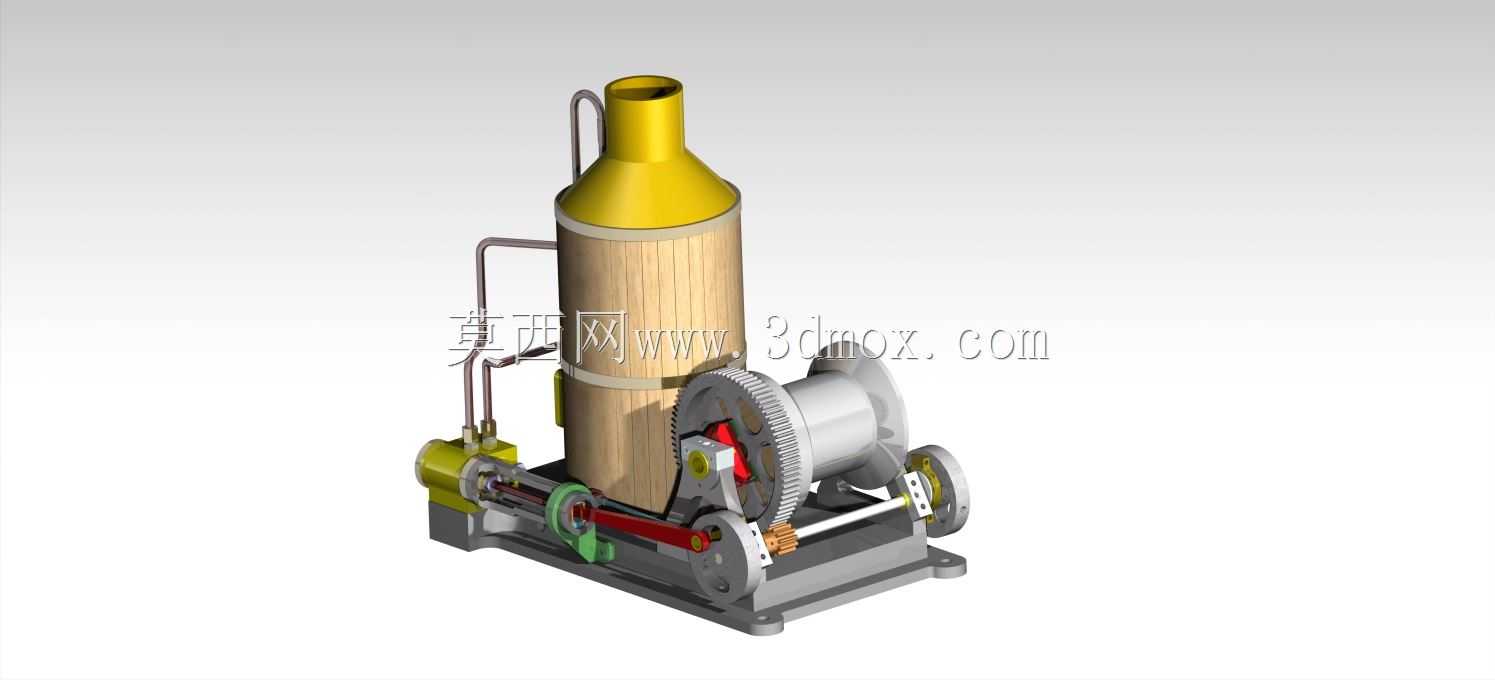

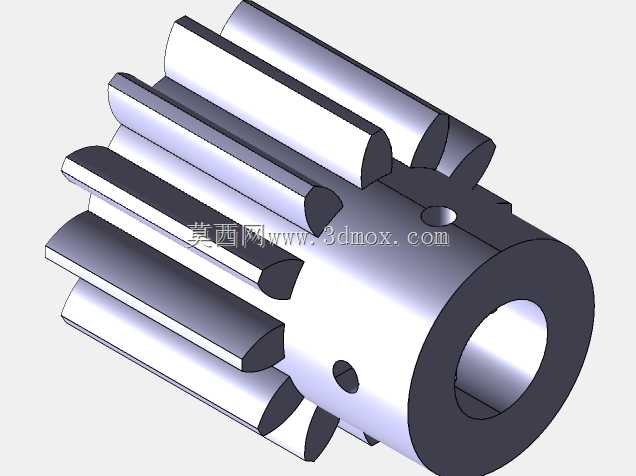

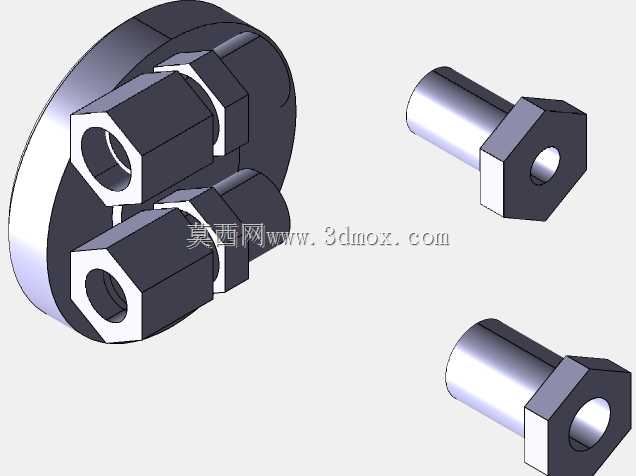

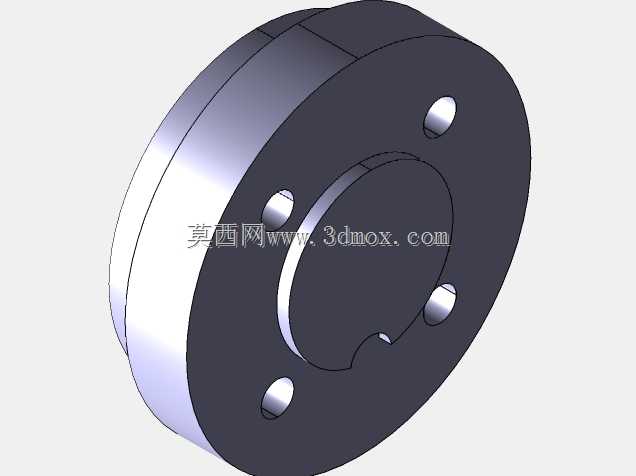

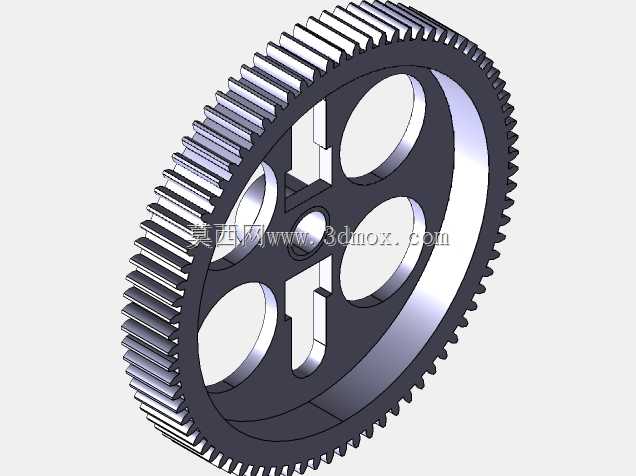

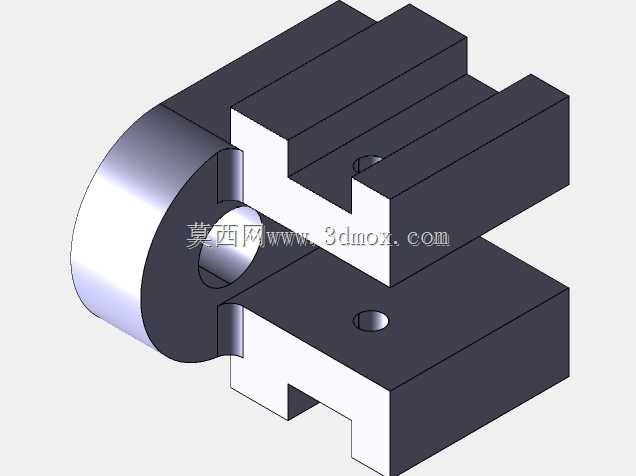

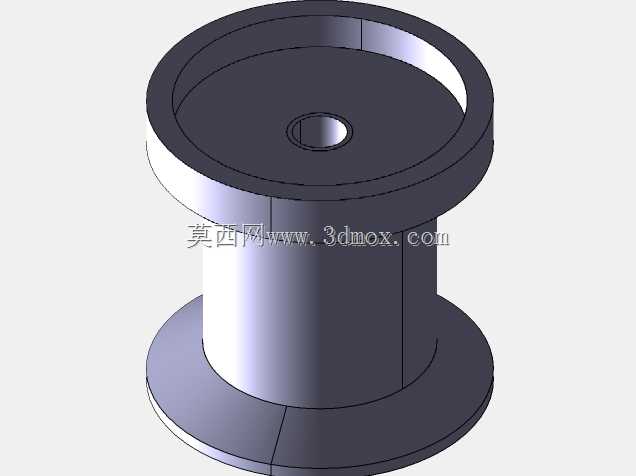

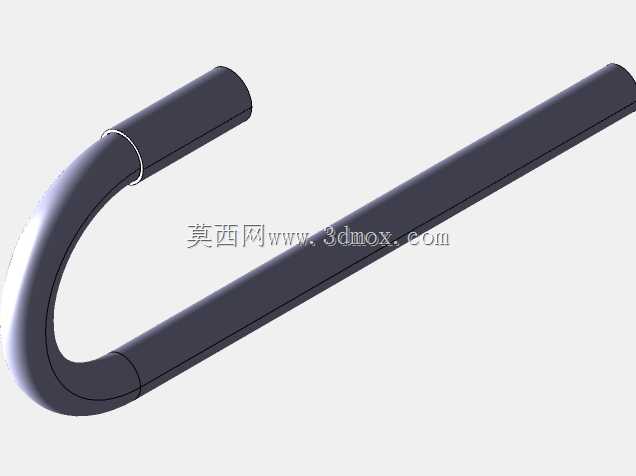

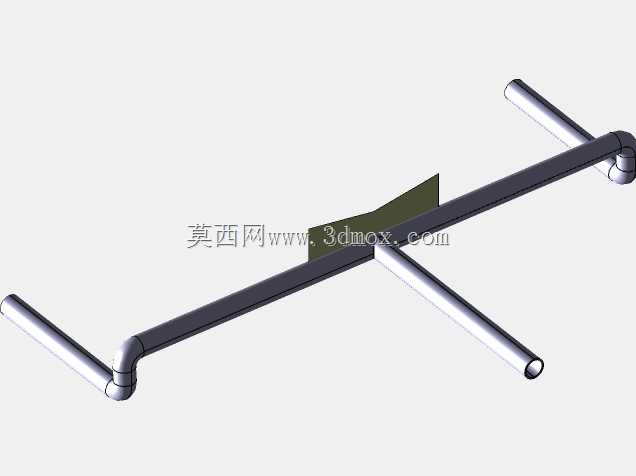

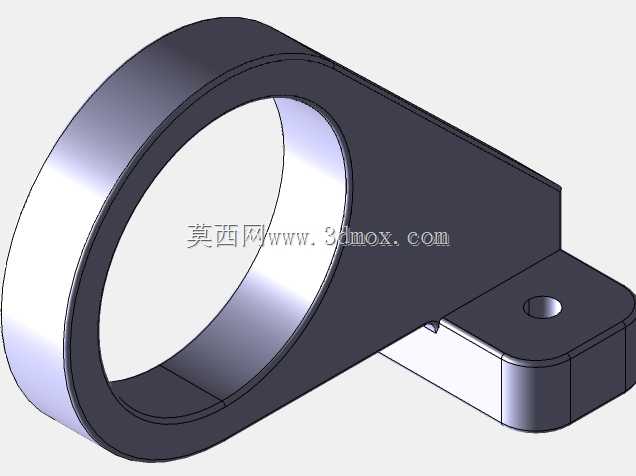

带离合器的汽缸蒸汽机操作绞车结构

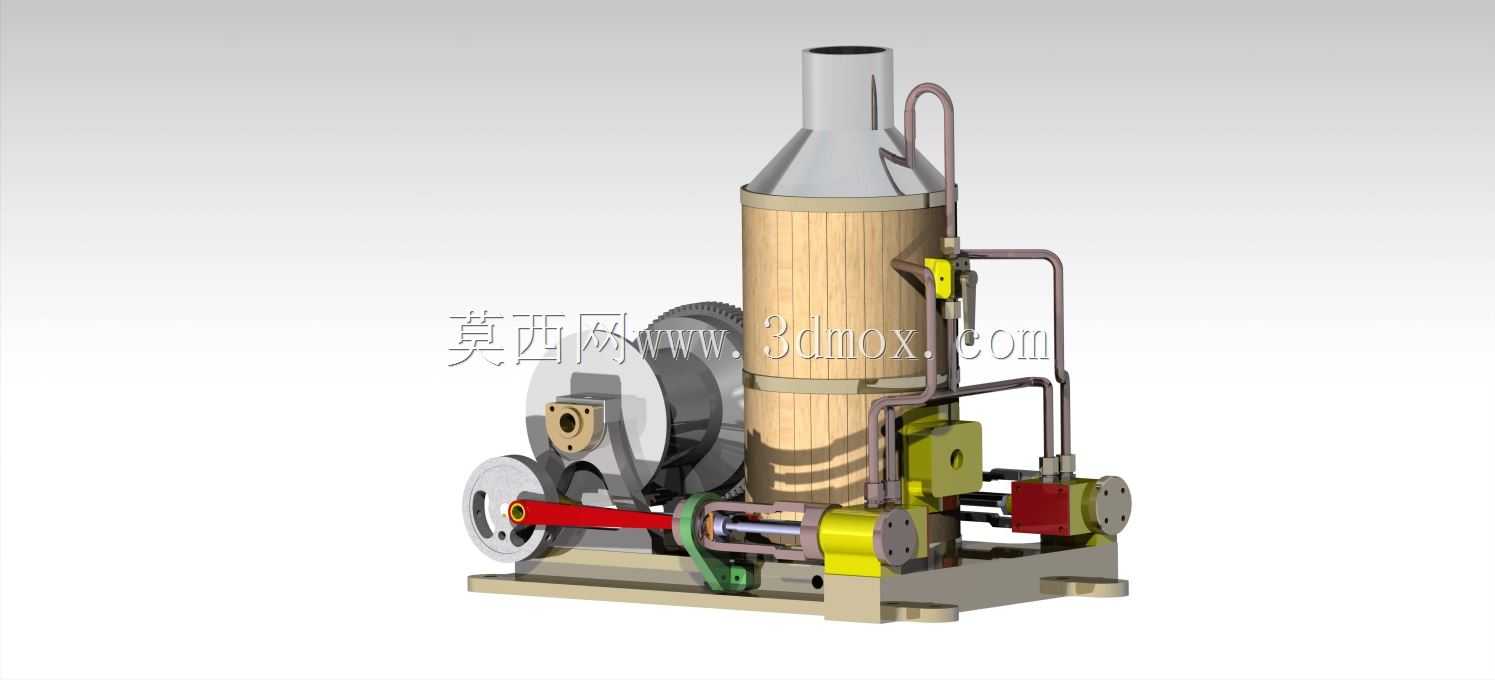

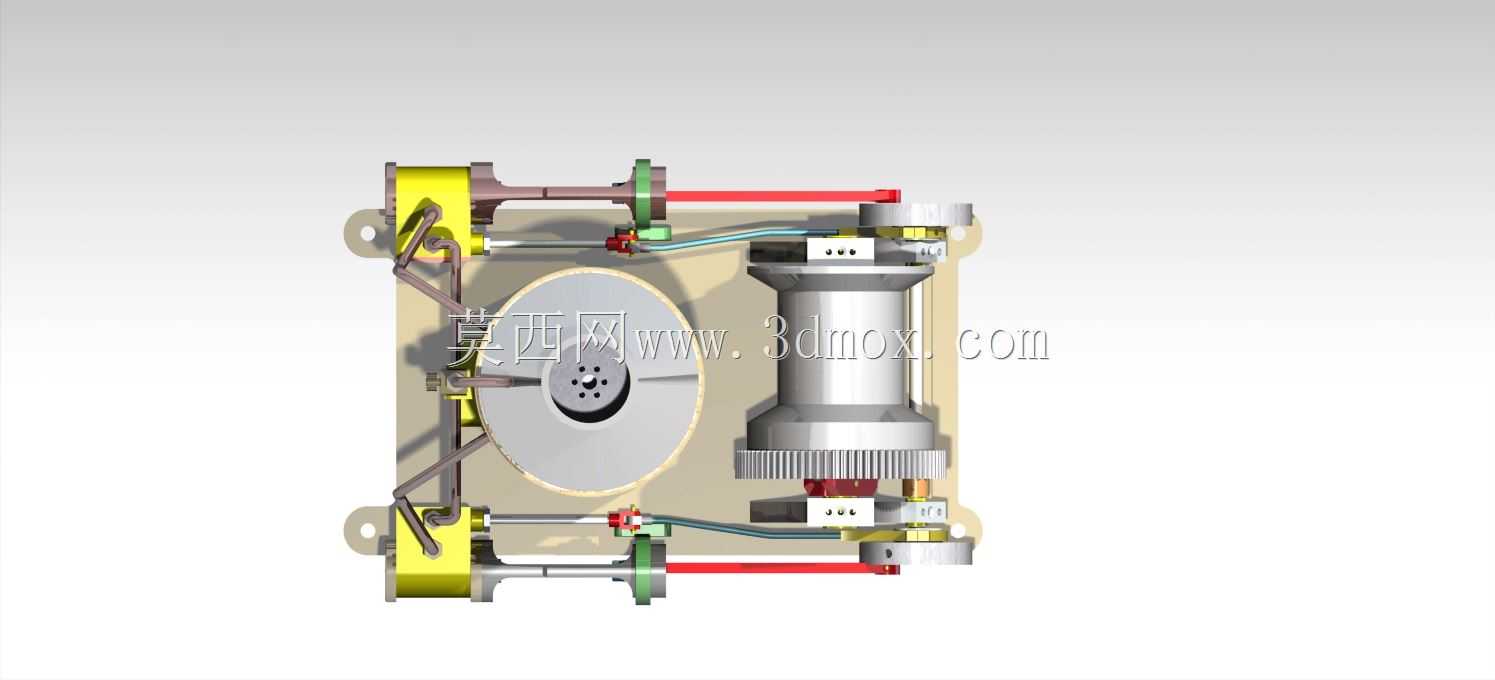

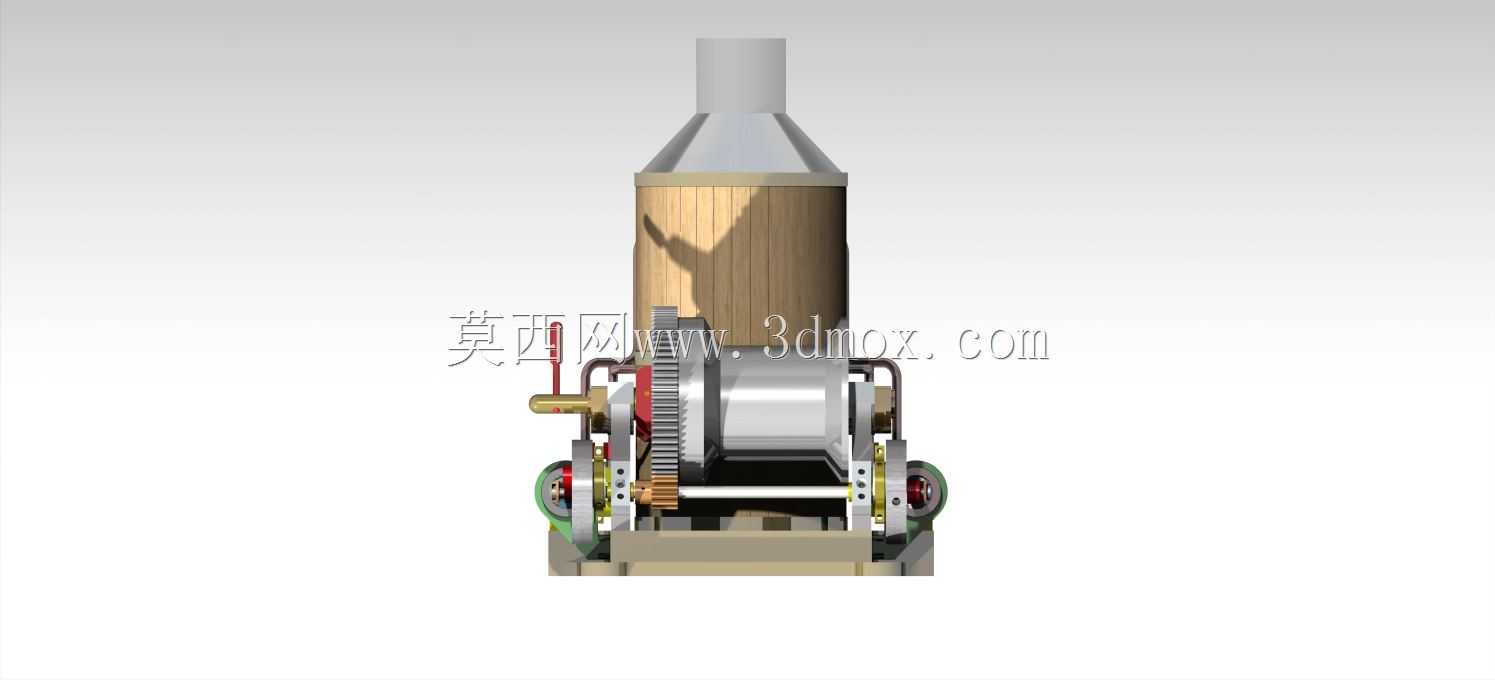

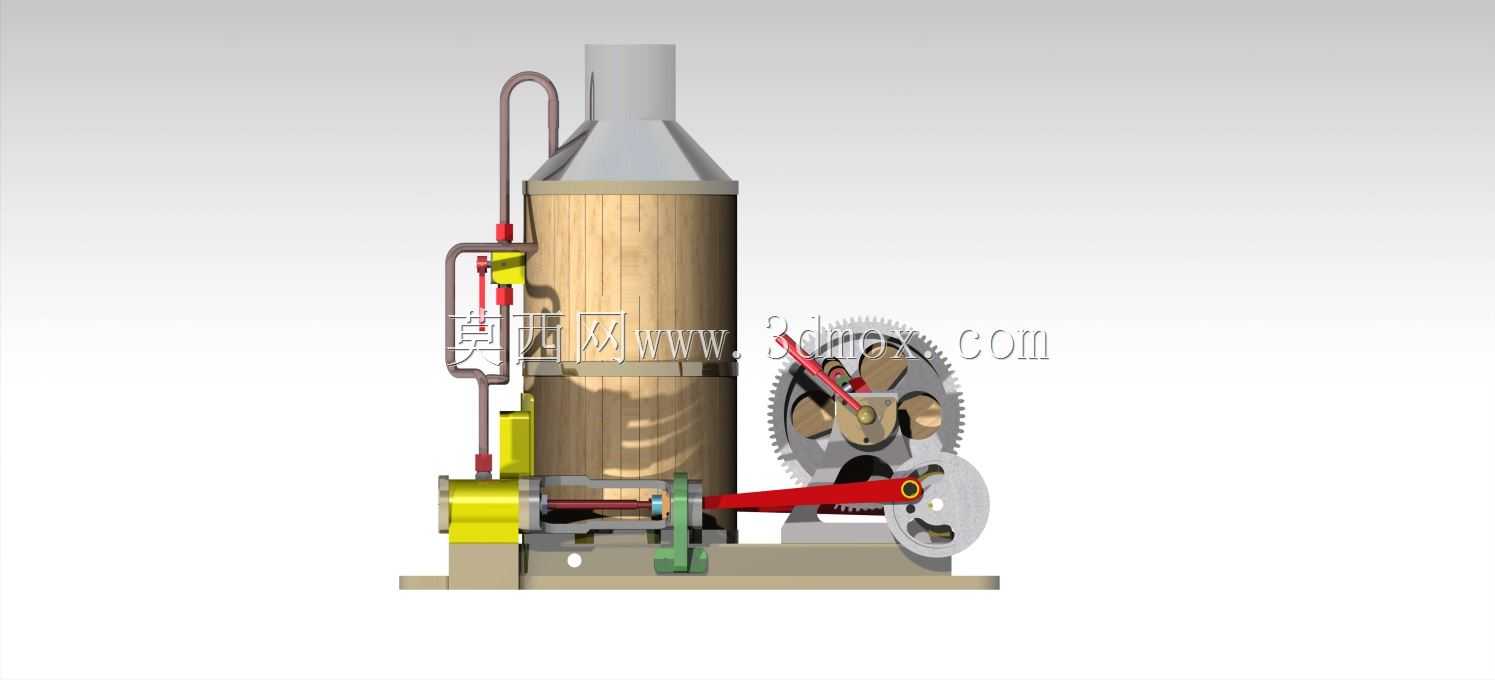

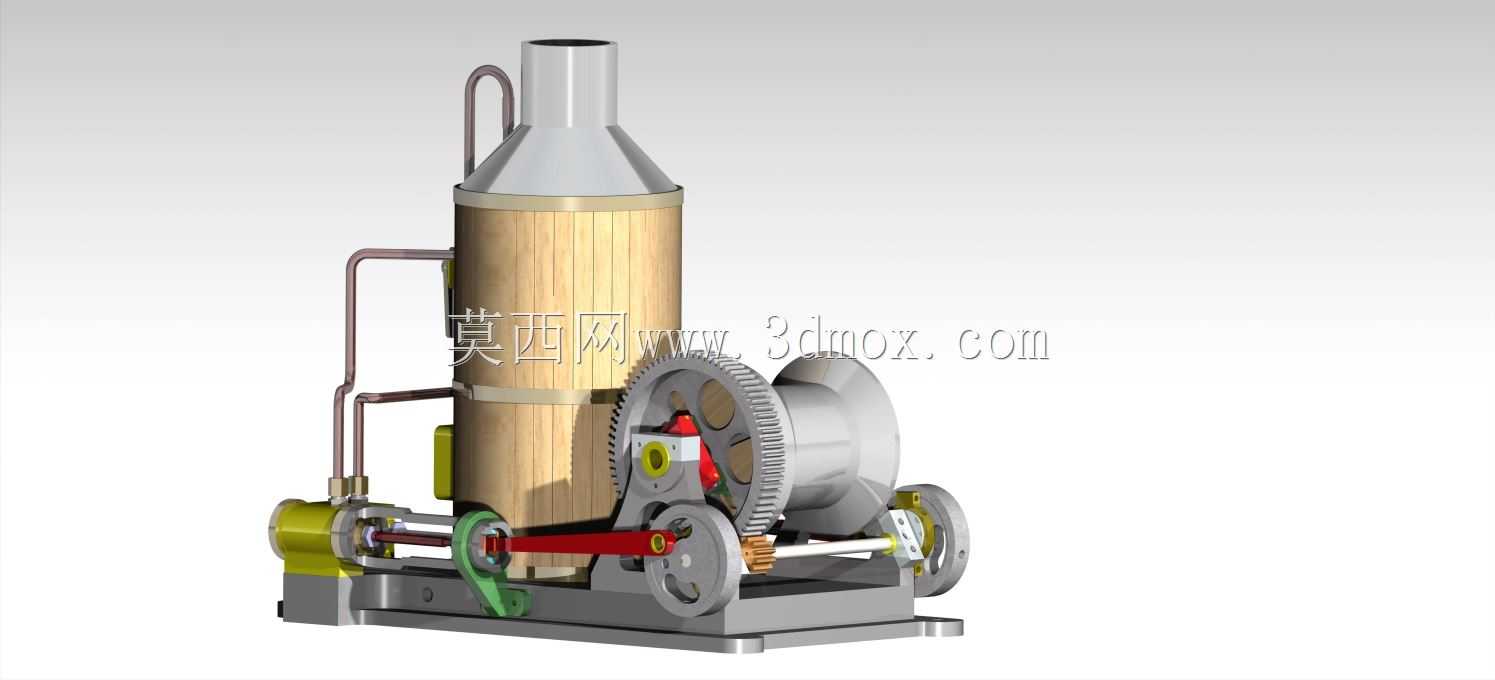

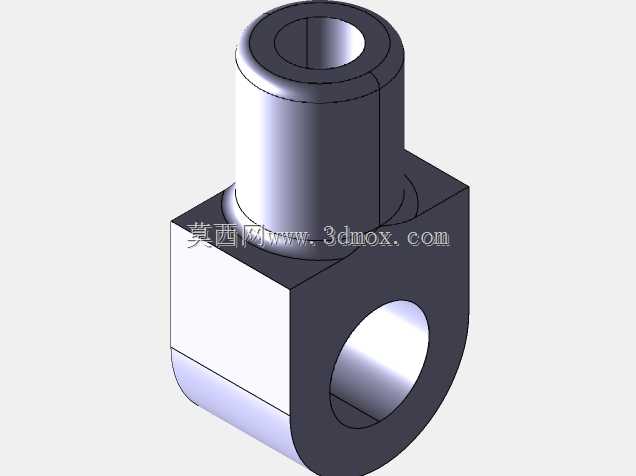

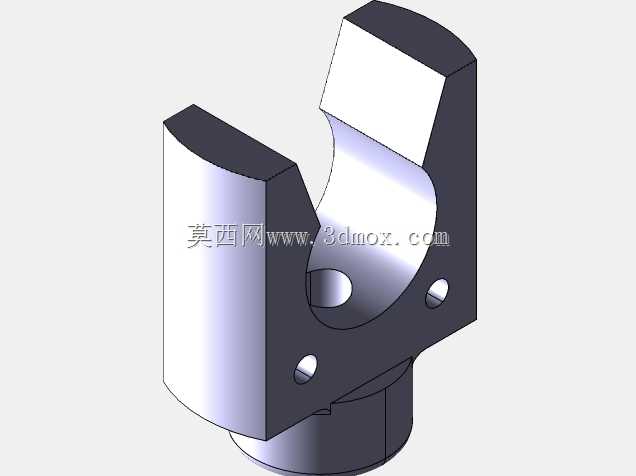

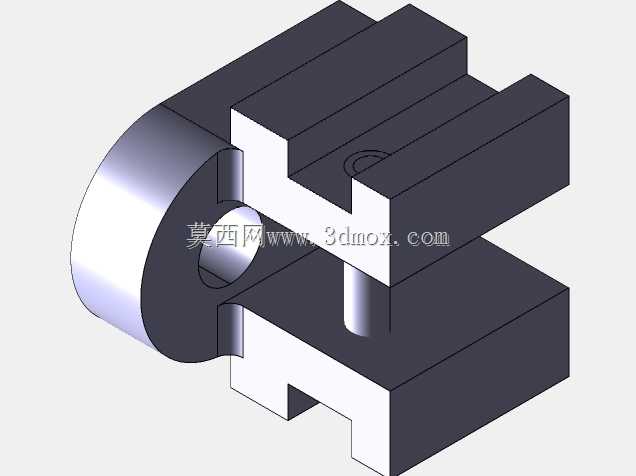

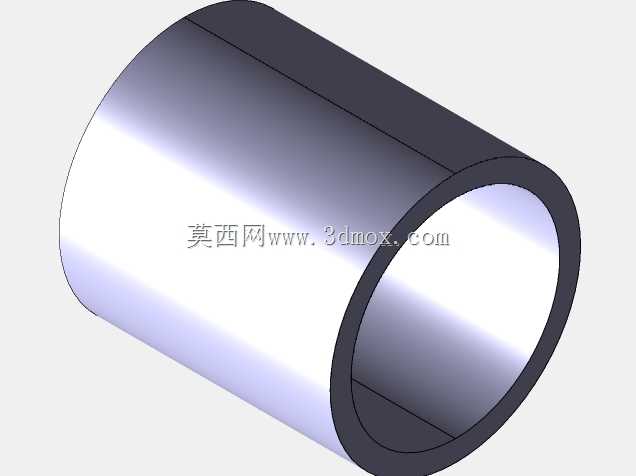

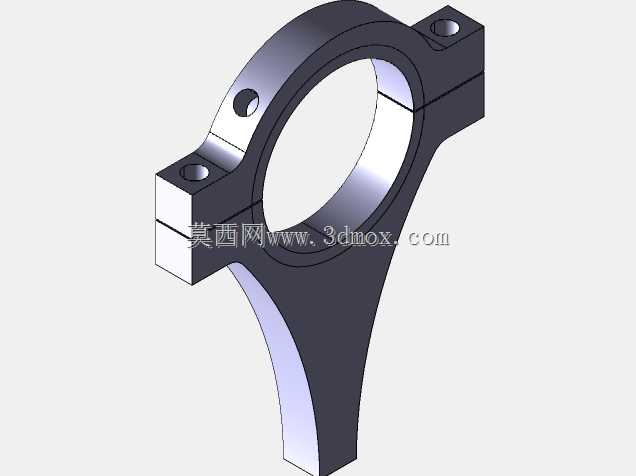

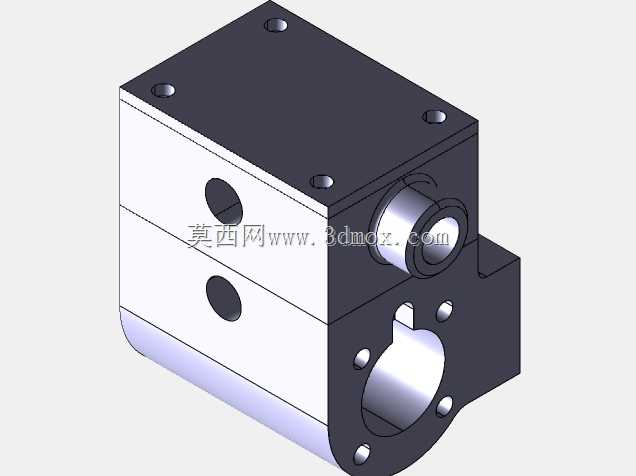

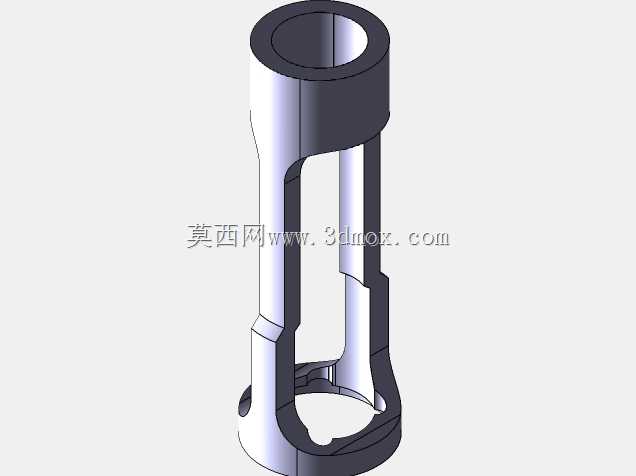

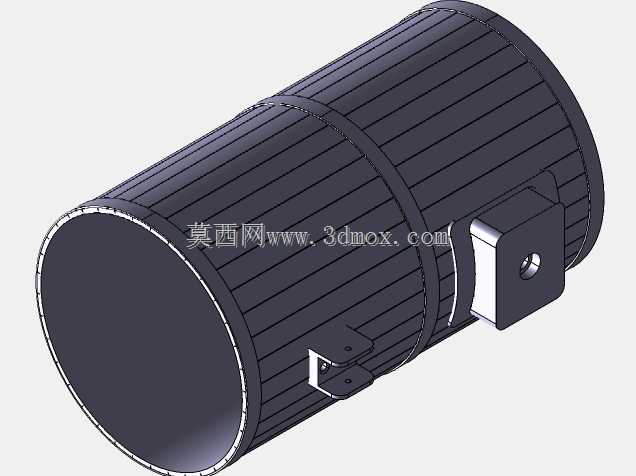

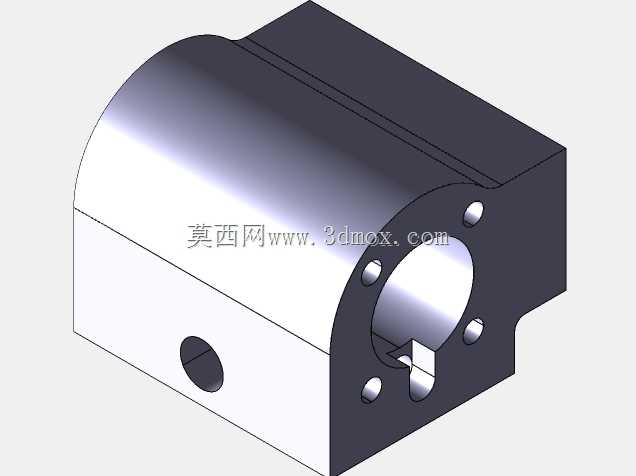

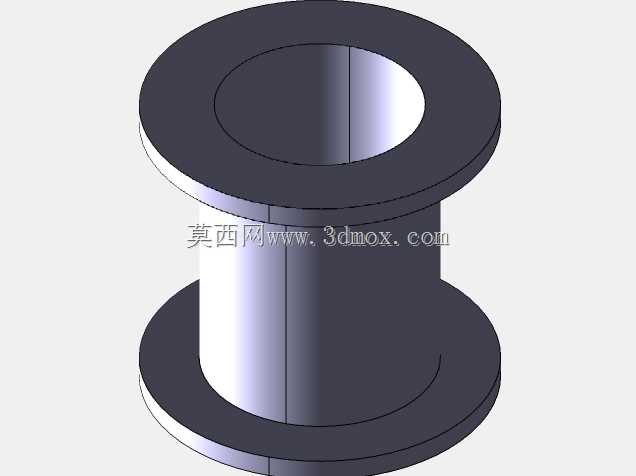

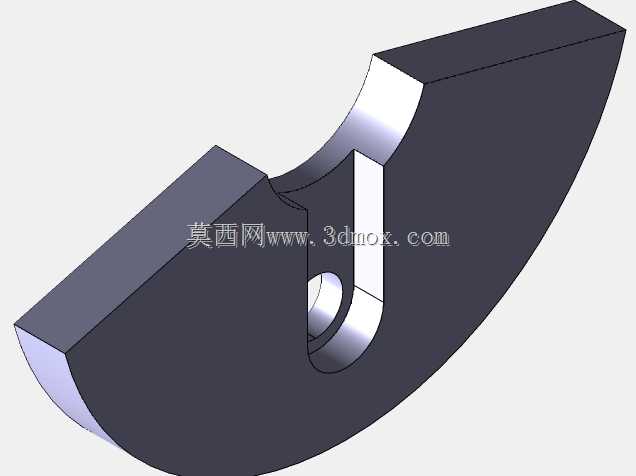

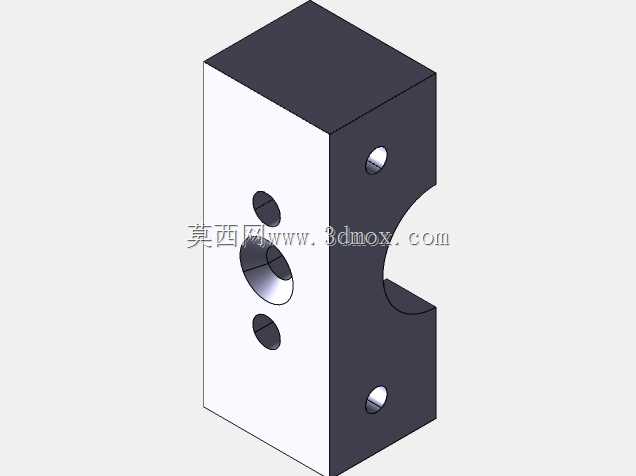

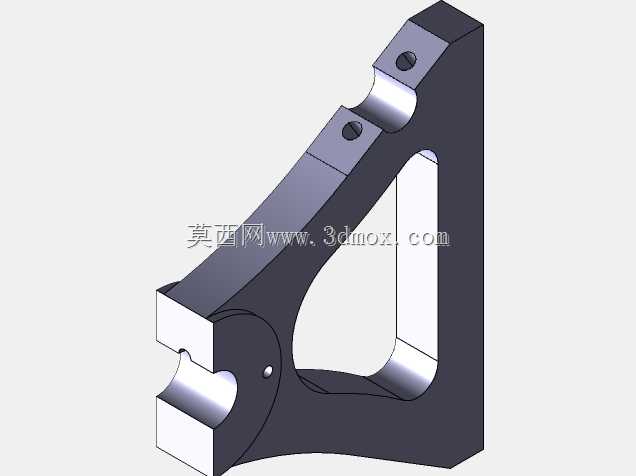

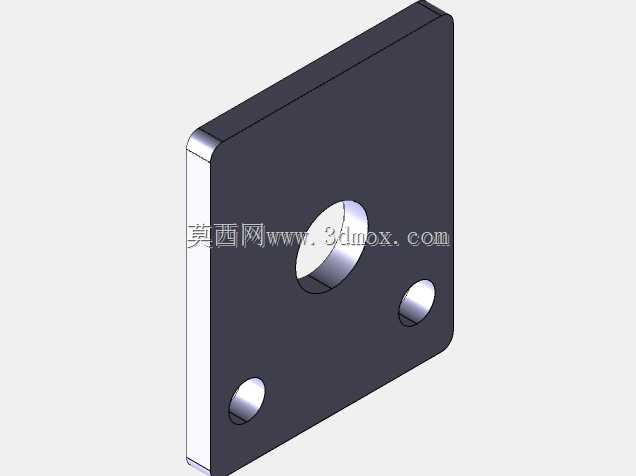

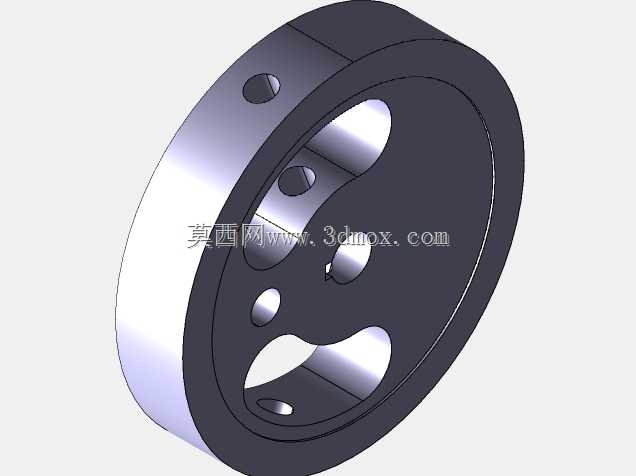

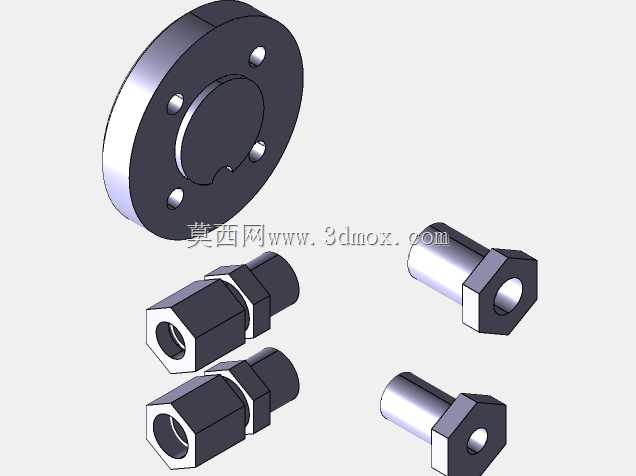

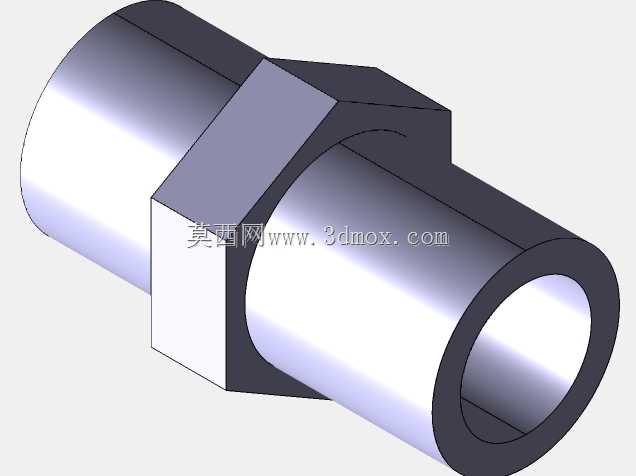

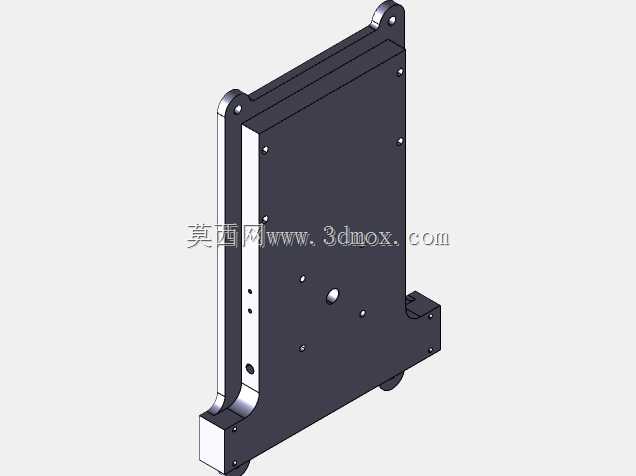

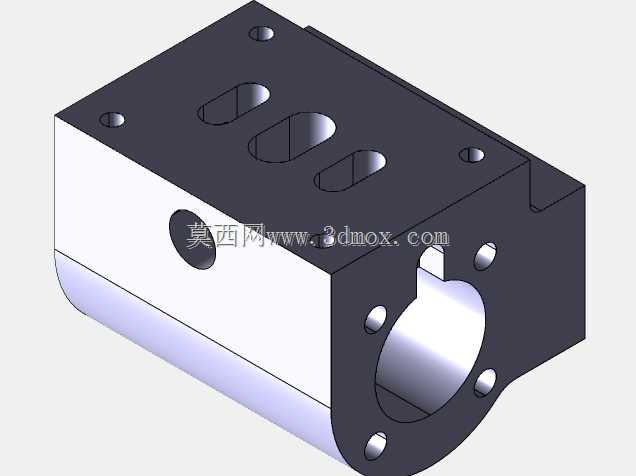

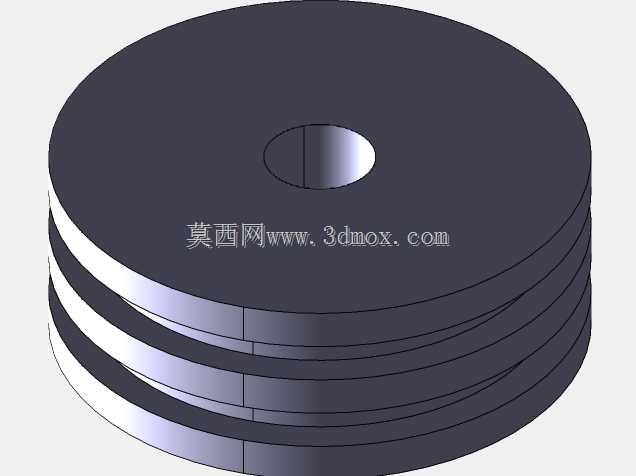

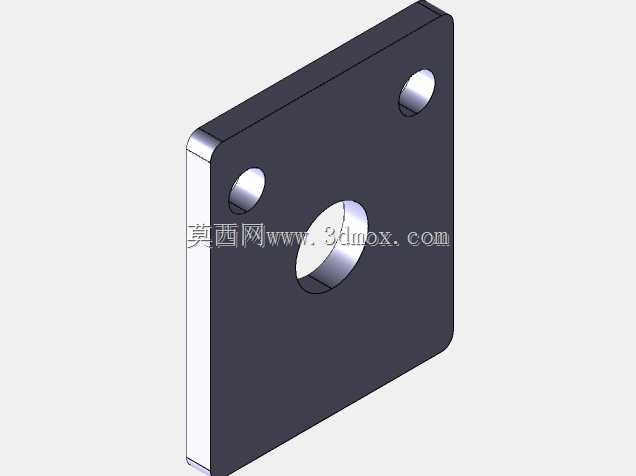

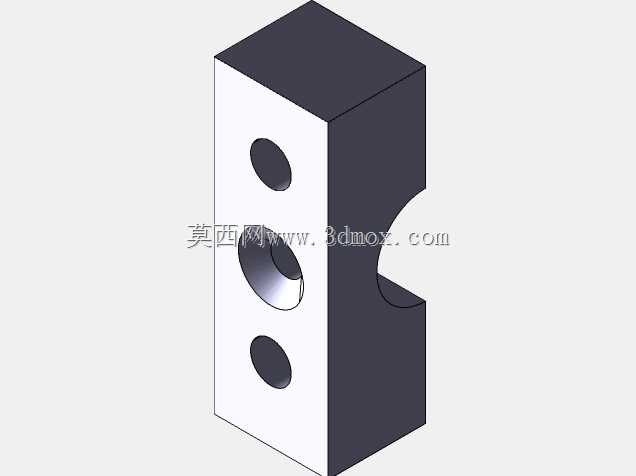

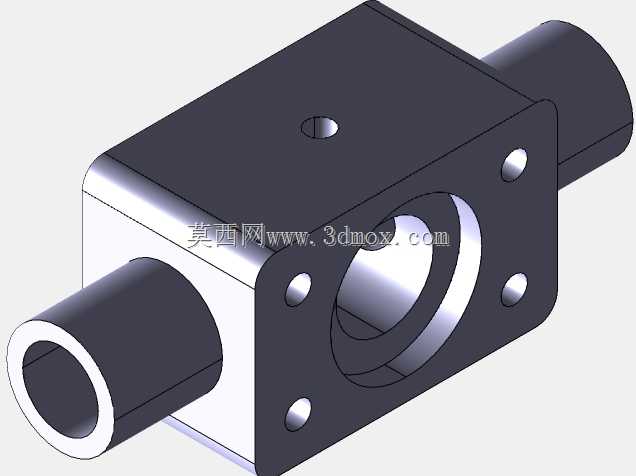

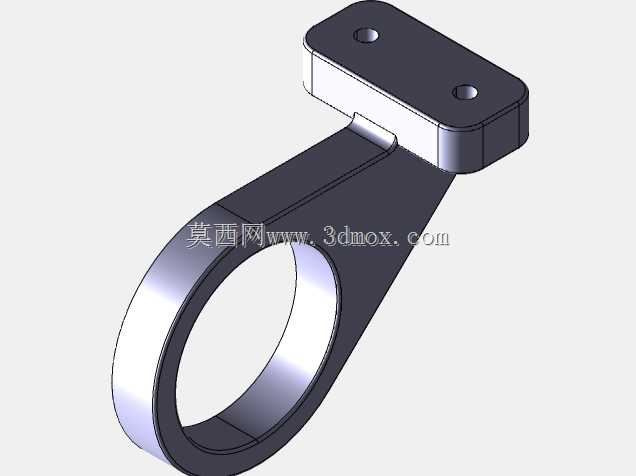

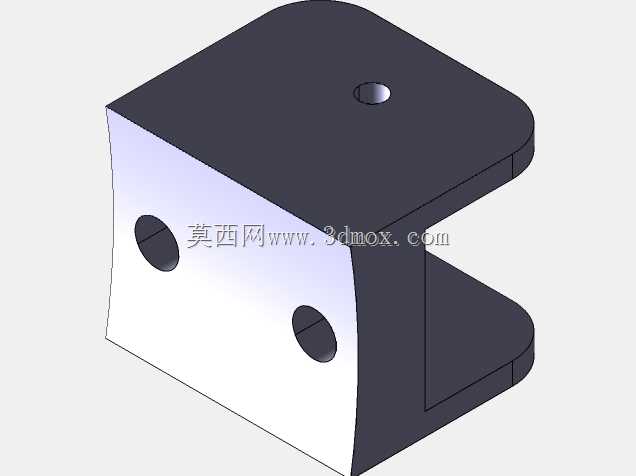

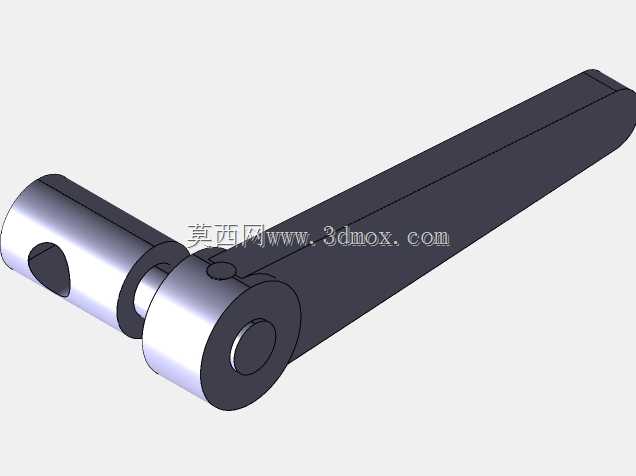

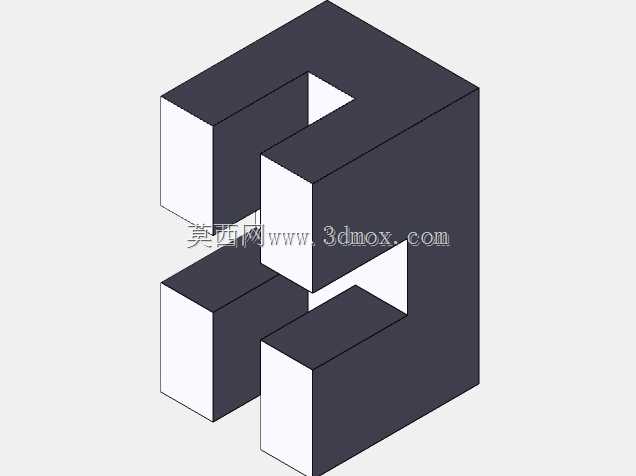

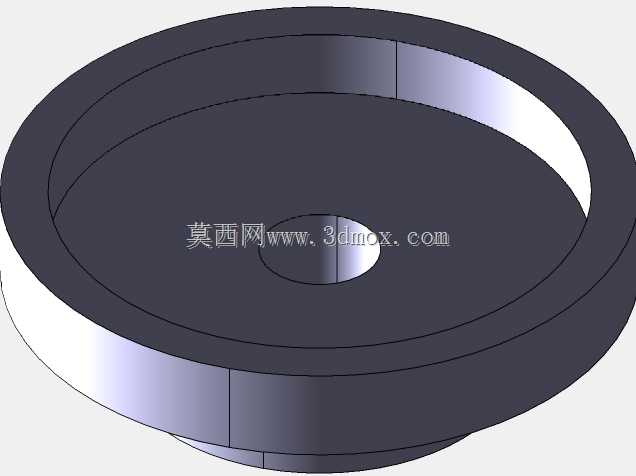

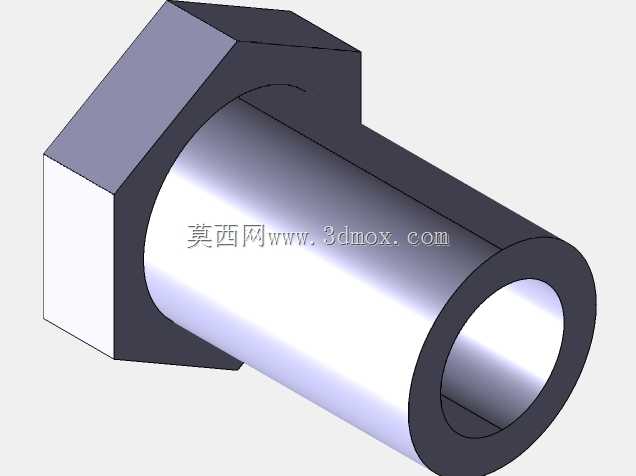

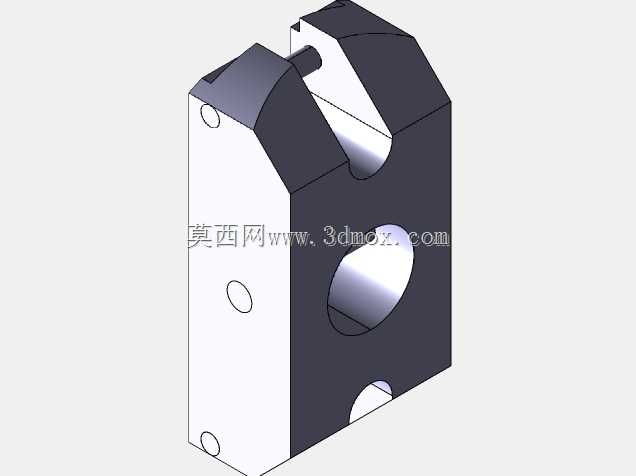

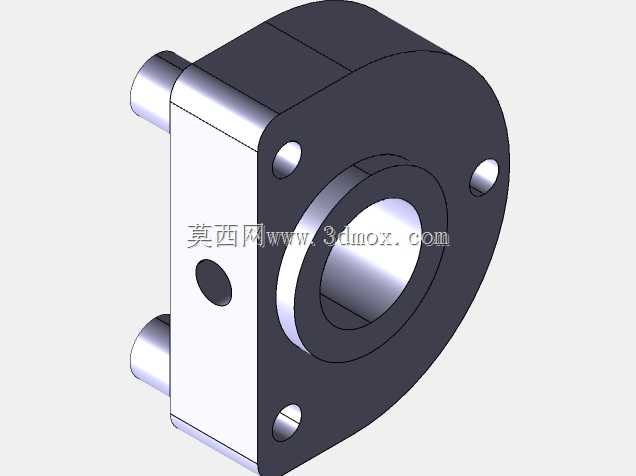

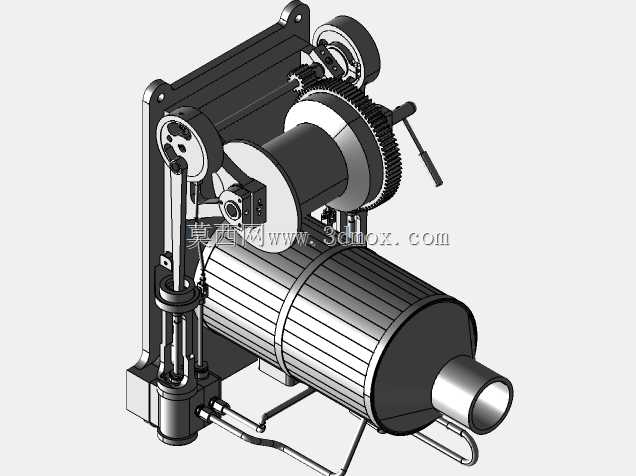

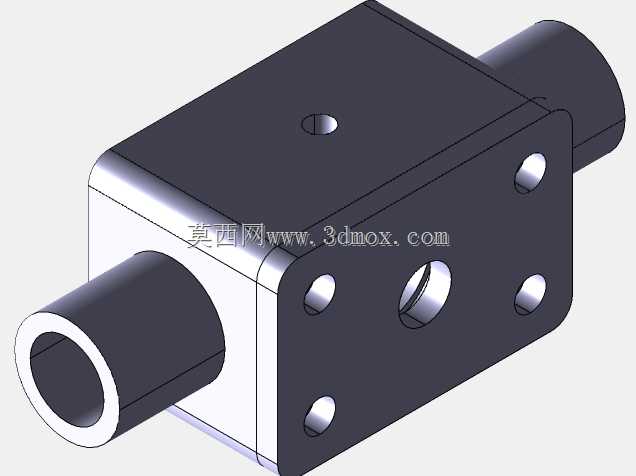

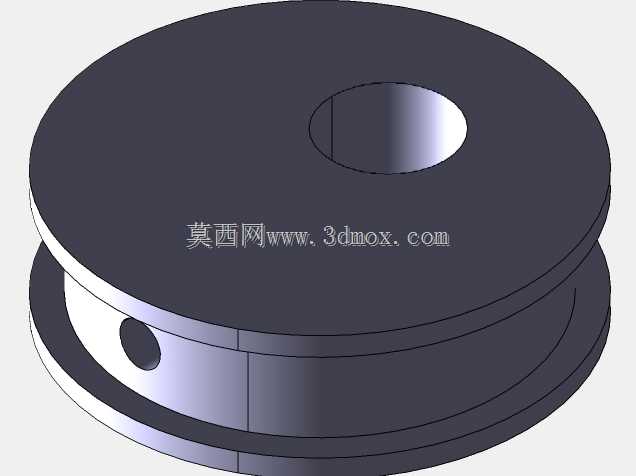

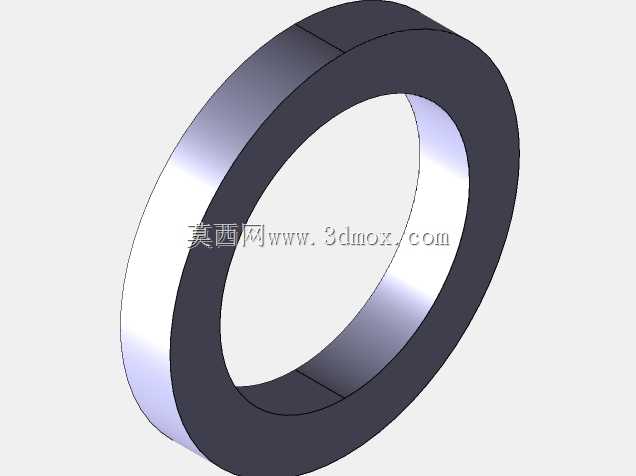

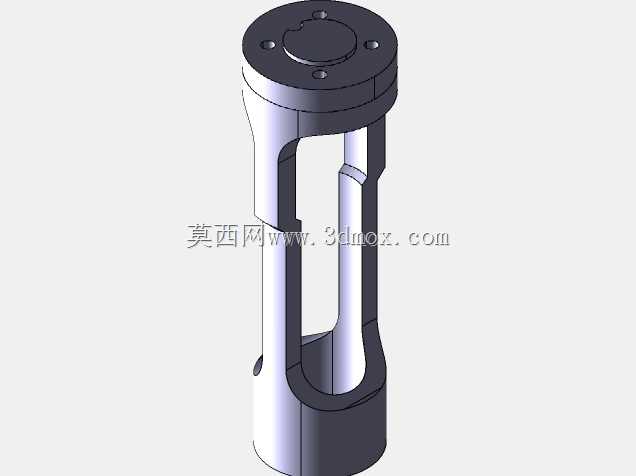

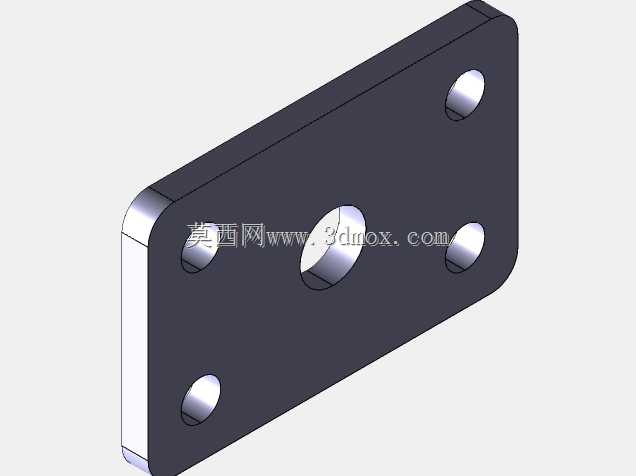

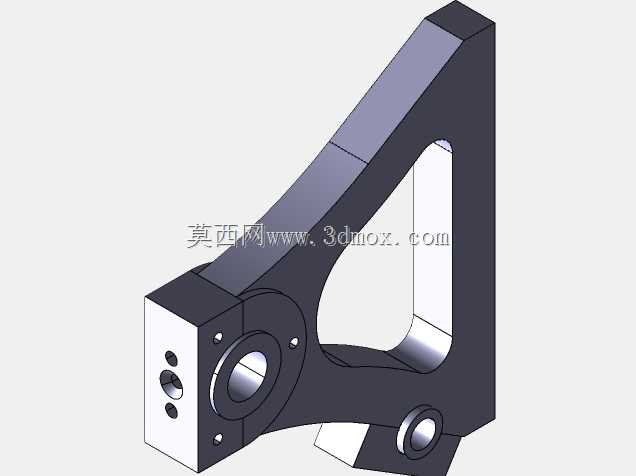

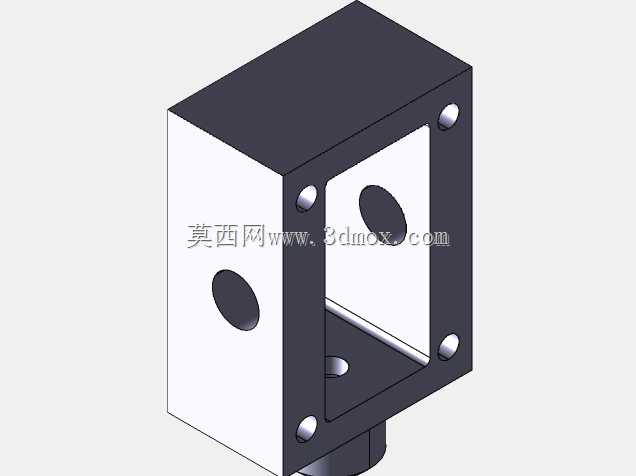

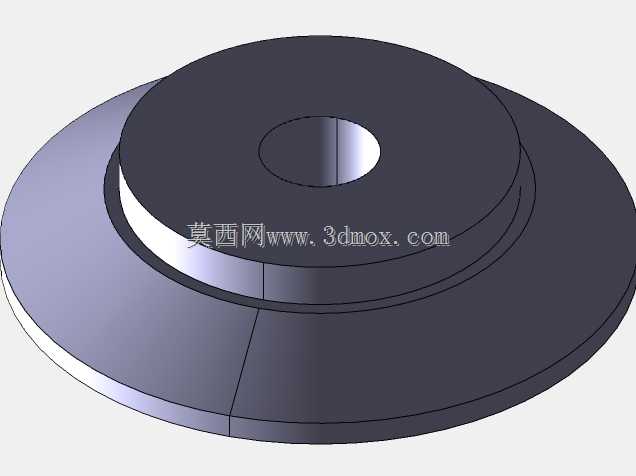

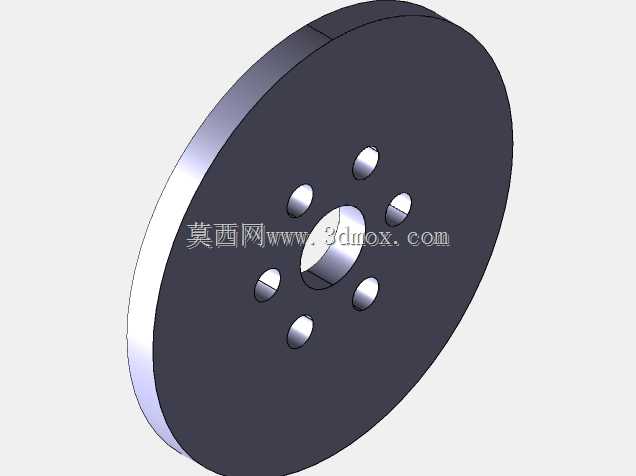

该带离合器的汽缸蒸汽机操作绞车，是早期工业动力牵引场景下的典型集成式动力作业设备，主要应用于矿山井口物料提升、厂区重型货物移位、码头船舶缆绳收放、林区原木拖拽等需要大扭矩低速牵引的作业场景，在电力尚未全面普及的工业发展阶段，是各类重载牵引作业的核心动力装备。设备以立式燃煤蒸汽锅炉作为动力发生单元，通过燃烧加热锅炉内部水体产生高压饱和蒸汽，蒸汽经金属管路输送至卧式汽缸内部，推动活塞做往复直线运动，再通过曲柄连杆机构将活塞的直线动能转化为绞车卷筒的旋转扭矩，整套动力传递路径经过多轮结构优化，动力损耗控制在较低水平，能够持续输出稳定的大扭矩牵引力。集成在动力输出端的离合器结构，可在不停止锅炉运行、不切断蒸汽供给的状态下，实现绞车卷筒与动力输出轴的接合与分离，操作人员可根据作业需求灵活切换动力传输状态，接合时卷筒随动力轴转动完成牵引作业，分离时卷筒可自由转动，方便快速释放缆绳调整作业位置，也能在突发过载工况下快速切断动力，避免刚性传动导致的零件过载断裂，大幅提升设备操作的灵活性与运行安全性。整套设备采用一体化底座集成设计，锅炉、汽缸、传动机构、绞车卷筒、离合器组件全部安装在统一的铸造底座上，底座预留有对应规格的地脚螺栓安装孔，安装时只需将底座固定在平整的硬化作业基础上，完成蒸汽管路的密封连接即可投入使用，无需额外搭建复杂的安装支架，有效降低现场安装的施工难度与成本。设备整体外形紧凑规整，锅炉筒体外部包覆有木质隔热层，既能够减少锅炉内部热量的无效散失，提升蒸汽产生效率，也能避免操作人员误触高温筒体发生烫伤事故，外露的传动部件均做了圆角过渡处理，没有尖锐突出结构，降低作业过程中的磕碰风险。传动系统采用齿轮与连杆组合的传动形式，齿轮啮合间隙经过精准调校，运行过程中传动平稳噪音低，连杆连接部位设置有润滑注油点，日常维护时只需定期加注润滑脂即可保证传动机构长期顺畅运行。绞车卷筒表面设计有多层缆绳缠绕导向结构，能够保证缆绳在收放过程中整齐排列，避免缆绳乱绳、卡滞导致的牵引作业中断，卷筒侧边设置有棘轮止逆结构，配合离合器使用可在牵引作业停止时锁止卷筒，防止重物下坠引发安全事故。整套设备的结构设计充分考虑了早期工业场景下的维护便利性，所有易损零件均采用通用规格设计，出现故障时可快速拆卸更换，无需复杂的专用维修工具，能够适应各类复杂恶劣的户外作业环境，在无外接电力供应的场景下依然可以稳定完成重载牵引作业。
