机加工多孔定位安装面板结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:368234
  • 机加工多孔定位安装面板结构设计
  • 机加工多孔定位安装面板结构设计
  • 机加工多孔定位安装面板结构设计
  • 机加工多孔定位安装面板结构设计

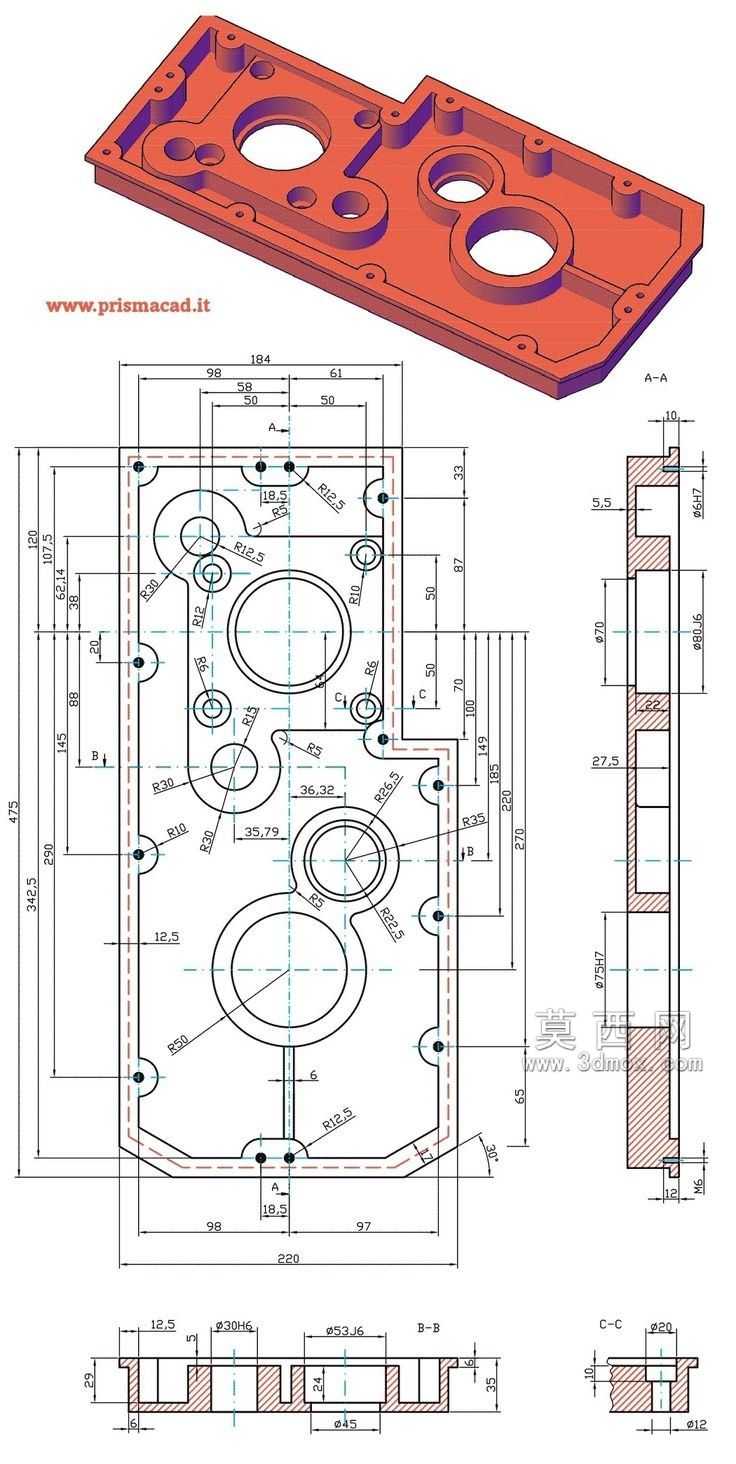

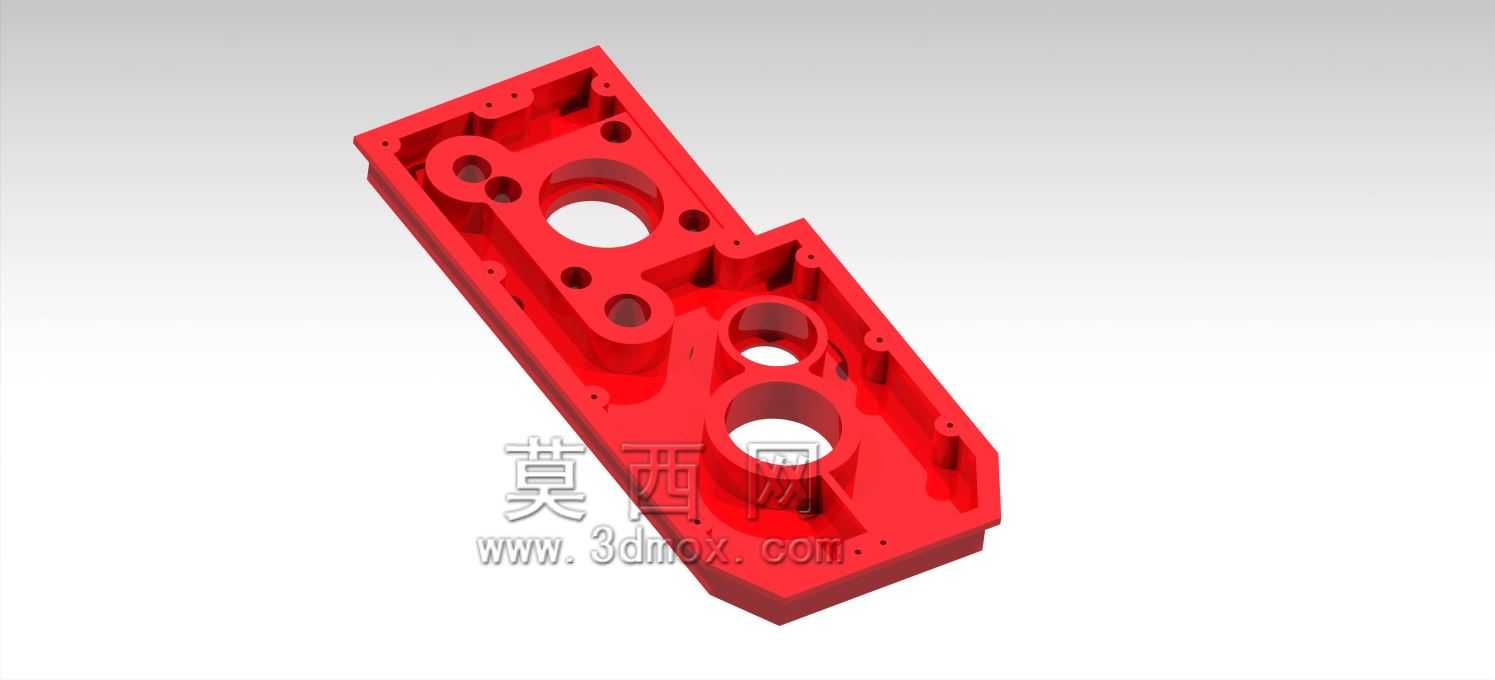

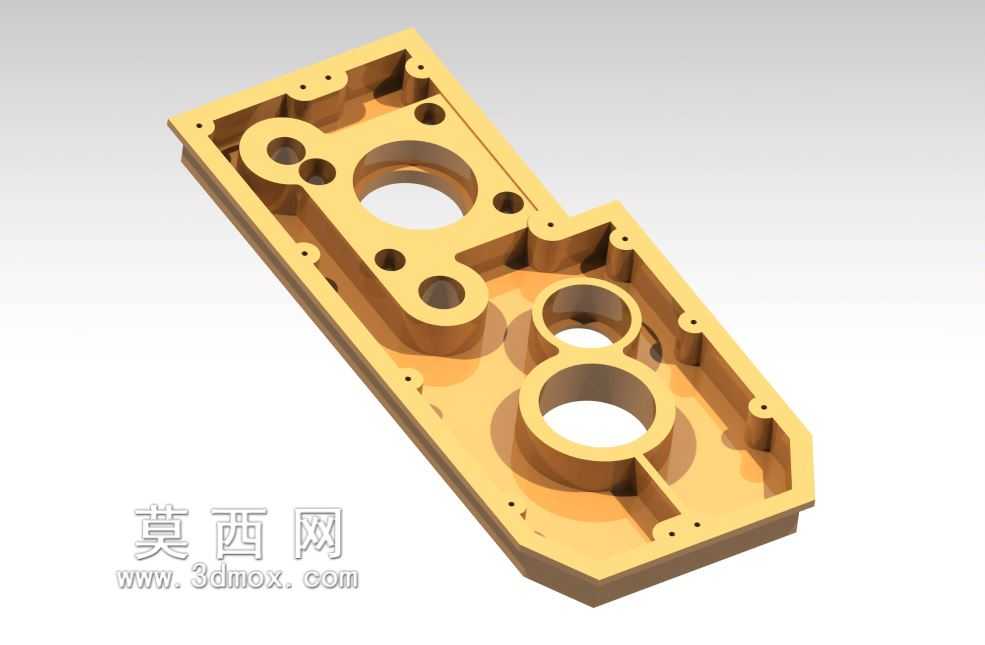

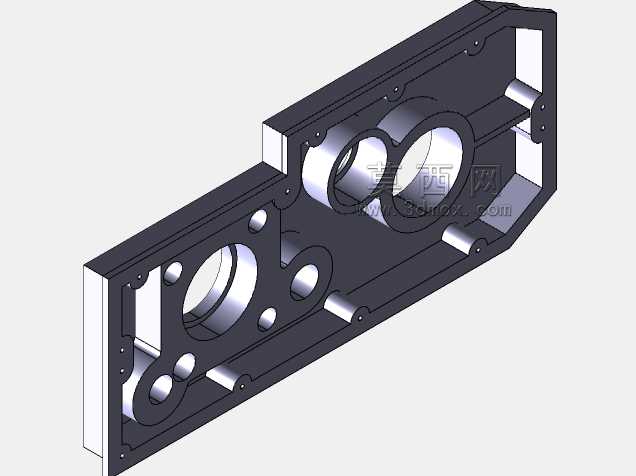

  这类异形机加工面板,常见于多轴传动模组的动力端安装工位,承担着轴系定位、传动部件承载、整机安装基准的多重作用,在自动化生产线的动力传输单元、专用机床的主轴安装侧、包装设备的凸轮传动组中都能见到同类型构件的应用。从结构上看,面板采用非对称L型布局,并非刻意做异形造型,而是完全适配安装空间的边界约束——设备内部留给安装基座的空间本身就是缺角的异形腔体,常规矩形面板无法嵌入,同时还要避让相邻工位的走线槽、润滑管路布局,因此在轮廓设计阶段就做了斜切角处理,避免安装时和周边构件产生干涉。面板上分布的多组不同直径同轴孔,是为不同规格的传动轴、轴承套预留的安装位,大直径孔对应主传动轴的穿设与轴承座固定,中小直径孔分别对应从动轴、定位销、

  紧固件的安装,每个孔位的同轴度、孔端面与面板基准面的垂直度都有严格公差要求,否则会导致轴系安装后出现偏摆,加剧传动件的磨损,甚至出现传动卡滞的问题。面板边缘均匀分布的沉头安装孔,是用于将整个面板固定在设备主机架上的连接位,沉头深度经过精确计算,确保紧固件安装后端面不超出面板表面,不会和后续安装在面板上的传动部件产生运动干涉。面板上的凹槽式加强筋结构,是在不增加整体板厚的前提下提升构件刚性的设计,这类面板如果采用等厚平板设计,要满足轴系运转时的抗变形要求,板厚需要增加至少三分之一,不仅会提升材料成本,还会增加整体重量,给机架带来额外的负载,而通过在非安装区域做下沉式的筋位布局,既可以保证孔位周边的结构强度,

  抵消轴系运转时产生的径向作用力带来的变形,又能有效降低构件整体重量,同时凹槽区域还可以作为传动部件润滑脂的临时容纳槽,避免运转过程中润滑脂随意滴落污染设备内部环境。在安装边界的设计上,面板的两个直边分别对应设备机架的X向、Y向定位基准,安装时直边贴靠机架上的定位凸台即可快速完成初定位,不需要反复调整位置,能有效提升现场装配的效率。斜切角的位置除了避让周边构件,还预留了传感器的安装位,可用于检测轴系的转速、转动位置,不需要额外在周边加装传感器安装支架,进一步压缩了整个传动单元的占用空间。从实际使用场景来看,这类面板的加工通常采用整块铝合金或45号钢铣削成型,加工过程中需要先做基准面的粗铣,完成所有孔位的点孔、钻孔后再做精铣,

  最后对孔位做铰孔或镗孔处理,保证各孔位的位置精度,因为一旦孔位位置出现超差,后续安装的齿轮、带轮等传动件就会出现啮合不良、皮带跑偏等问题,直接影响整套传动系统的使用寿命。面板表面的阳极氧化或发黑处理,除了基础的防锈作用,还能提升表面硬度,减少安装过程中表面划伤的概率,同时降低传动部件运转时产生的共振传导,减少设备运行的噪音。在设计这类面板的时候,往往需要先确定所有待安装部件的安装尺寸、受力方向,再反向推导面板的轮廓、厚度、筋位布局,不能先画好面板轮廓再往上排布孔位,否则很容易出现安装空间不足、刚性不够的问题。比如主传动轴对应的大直径孔周边,筋位的厚度要比其他区域更厚,因为主传动轴运转时产生的径向力最大,这个区域如果刚性不足,长期运转后会出现面板变形,导致主传动轴的轴线偏移,进而引发整套传动系统的故障。而靠近边缘的小直径安装孔周边,因为受力主要是紧固件的锁紧力,不需要额外做加厚处理,保持基础壁厚即可,避免不必要的材料浪费。另外,面板上的部分小孔是润滑油路的通油孔,对应轴承安装位的位置,安装后可以通过这些孔位定期向轴承加注润滑脂,不需要拆解整个传动单元就能完成维护,大幅降低了设备后期的维护难度。
