CATIA V5环境下安卓卡通形象三维造型

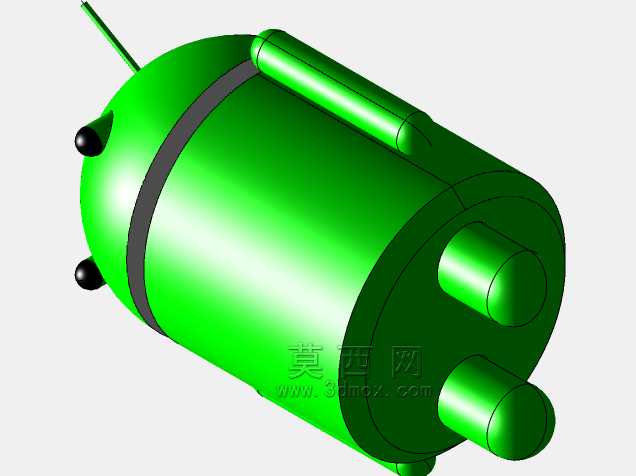

　　本次完成的安卓卡通形象三维造型，在结构设计阶段优先考虑了曲面光顺性与实体特征的可编辑性，整体采用对称式布局，以竖直中心轴线为基准完成全部特征的镜像排布，避免单侧建模带来的形位偏差。造型主体的躯干部分采用等壁厚回转类特征构建，外表面曲率连续过渡，没有尖锐棱角，既还原了安卓IP圆润亲和的视觉特质，也适配后续3D打印、注塑开模等不同落地场景的工艺要求，若用于展会展示道具制作，可直接在现有实体基础上抽壳设置1.5-2mm的均匀壁厚，预留内部支撑筋位即可满足结构强度需求，无需额外重构曲面。

　　头部与躯干的衔接位置采用窄环形凹槽做视觉分割，凹槽深度控制在3mm，宽度4mm，既保证两个特征块的视觉区分度，也不会因为凹槽过深导致后续脱模或打印时出现应力集中问题。头部的两个触角采用小直径圆台特征，以垂直于头部上表面的方向向外延伸，根部做R2的圆角过渡，避免触角与头部衔接位置出现应力断裂风险，若用于制作手办类产品，可直接在触角根部预留嵌装孔，后续装配金属或软胶材质的触角部件，提升成品的触感与耐用度。

　　眼部特征采用内凹球面结构，相对于头部外表面下沉1.5mm，内部可根据不同展示需求粘贴水贴、嵌装亚克力透光件，若用于数码周边的桌面摆件，还可在眼部位置预留LED灯珠安装位，内部走线通过躯干空腔引出，实现发光展示效果。手臂部分采用等直径圆柱特征，对称分布在躯干两侧，与躯干衔接位置做R5的圆角过渡，手臂的安装角度设置为与竖直方向成8度外倾角，还原经典安卓形象自然垂落的肢体姿态，若需要制作可动结构的手办，可在手臂与躯干的衔接位置预留旋转轴安装孔，配置阻尼转轴实现手臂角度的任意调整。

　　下肢部分采用短圆柱特征，对称分布在躯干底部，与躯干衔接位置同样做圆角过渡，下肢的长度与直径比例经过反复调整，保证整体造型放置时的重心落在支撑面中心，无需额外配置底座即可实现稳定直立摆放，若用于制作车载摆件，可直接在下肢底部预留3M胶粘贴平面，或者增加配重块安装空腔，进一步提升放置稳定性。

　　建模过程中全部采用参数化特征构建，每一个尺寸都设置了可调整的参数链接，比如躯干直径、肢体长度、圆角半径等关键尺寸都可通过参数面板直接修改，快速生成不同比例、不同尺寸的衍生造型，适配钥匙扣挂件、大型展会美陈、桌面手办等不同场景的尺寸需求。比如制作20mm尺寸的钥匙扣挂件时，可直接将整体参数缩放至对应比例，同时将圆角参数适当放大，避免小尺寸特征出现打印或注塑时的填充不足问题；制作1.8米高度的展会展示模型时，可将整体壁厚调整至5mm，内部增加十字交叉支撑筋，保证大尺寸结构的抗形变能力，避免长期放置出现壳体凹陷变形。

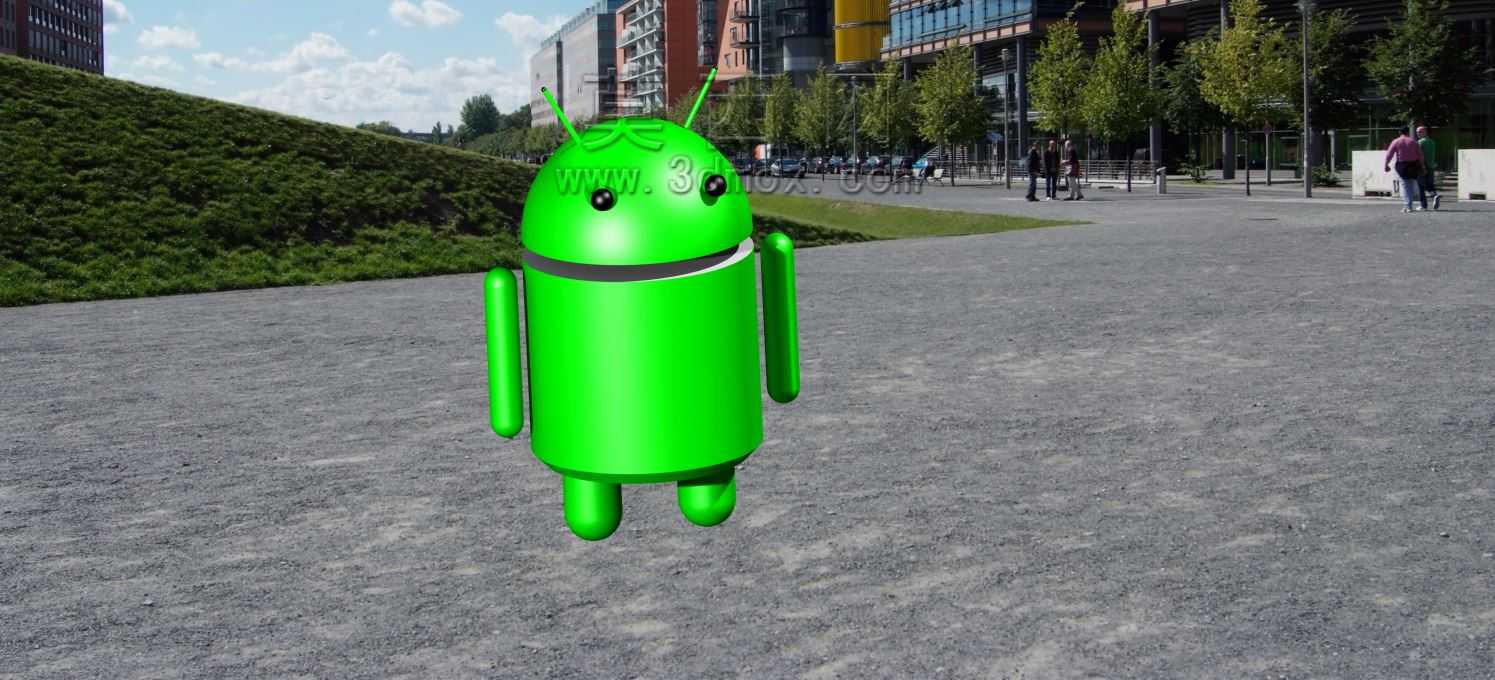

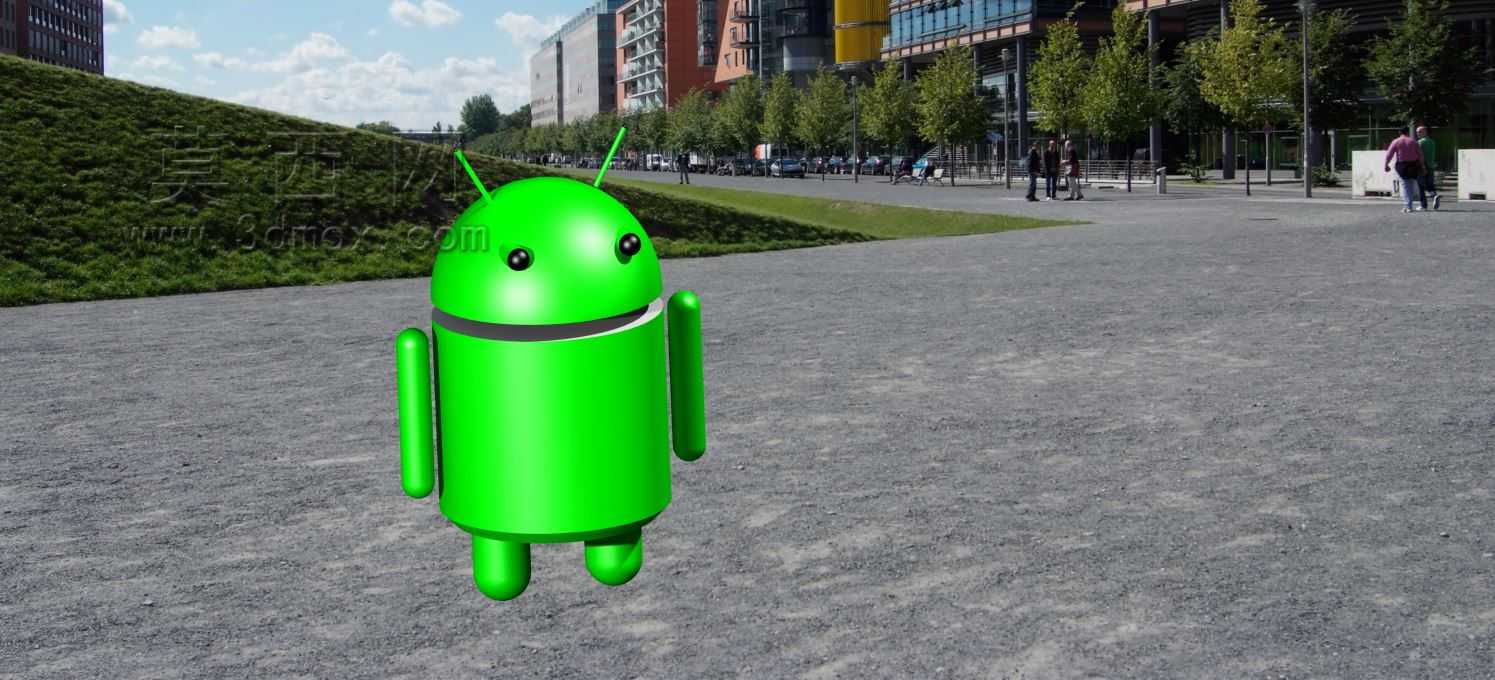

　　曲面构建阶段全程进行曲率连续性检查，保证所有外表面的G2连续，没有出现曲面褶皱、曲率突变的问题，渲染阶段可直接赋予高饱和度的绿色半哑光材质，还原安卓IP的经典视觉效果，也可根据不同品牌的定制需求，快速替换材质颜色、增加表面丝印位，满足不同客户的定制化IP衍生产品开发需求。整个造型没有冗余的几何特征，特征树逻辑清晰，后续修改时可直接定位到对应特征进行编辑，不需要重构整体结构，能够大幅提升衍生设计的工作效率。
