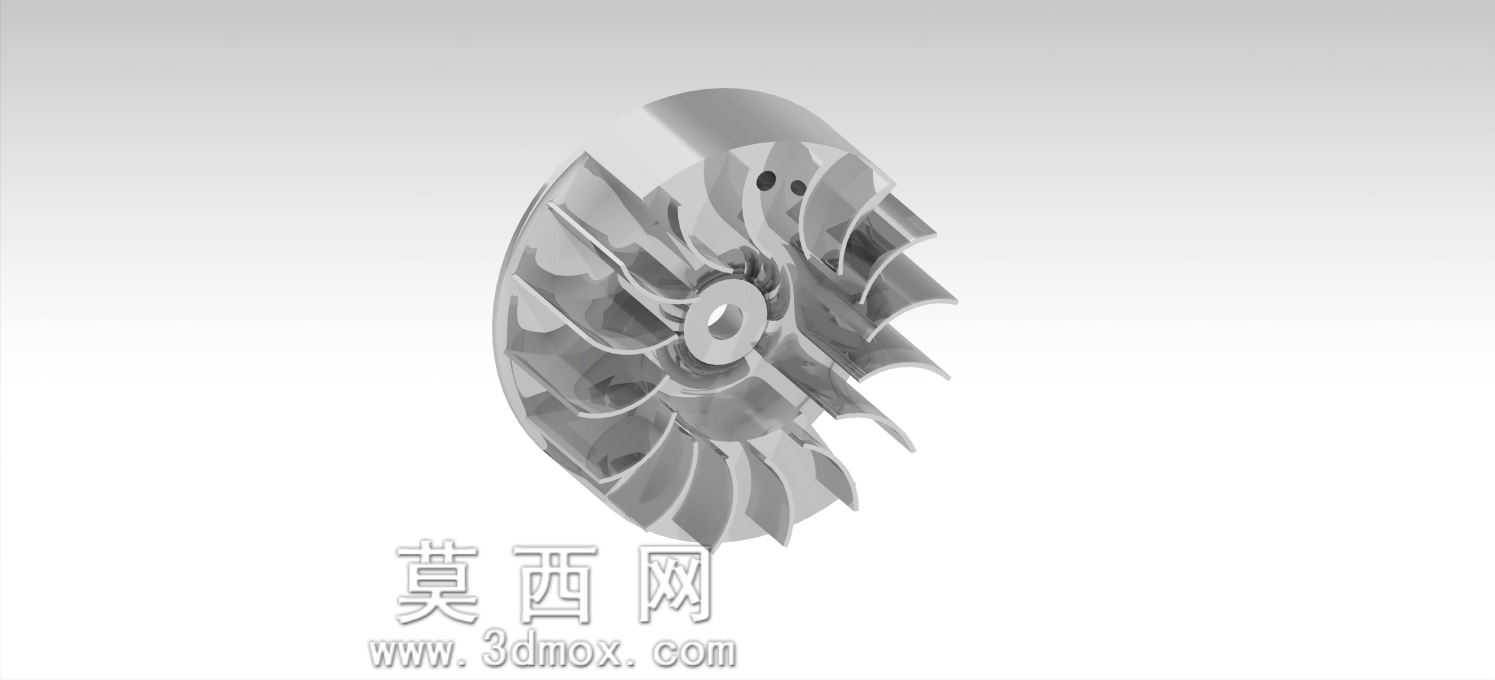

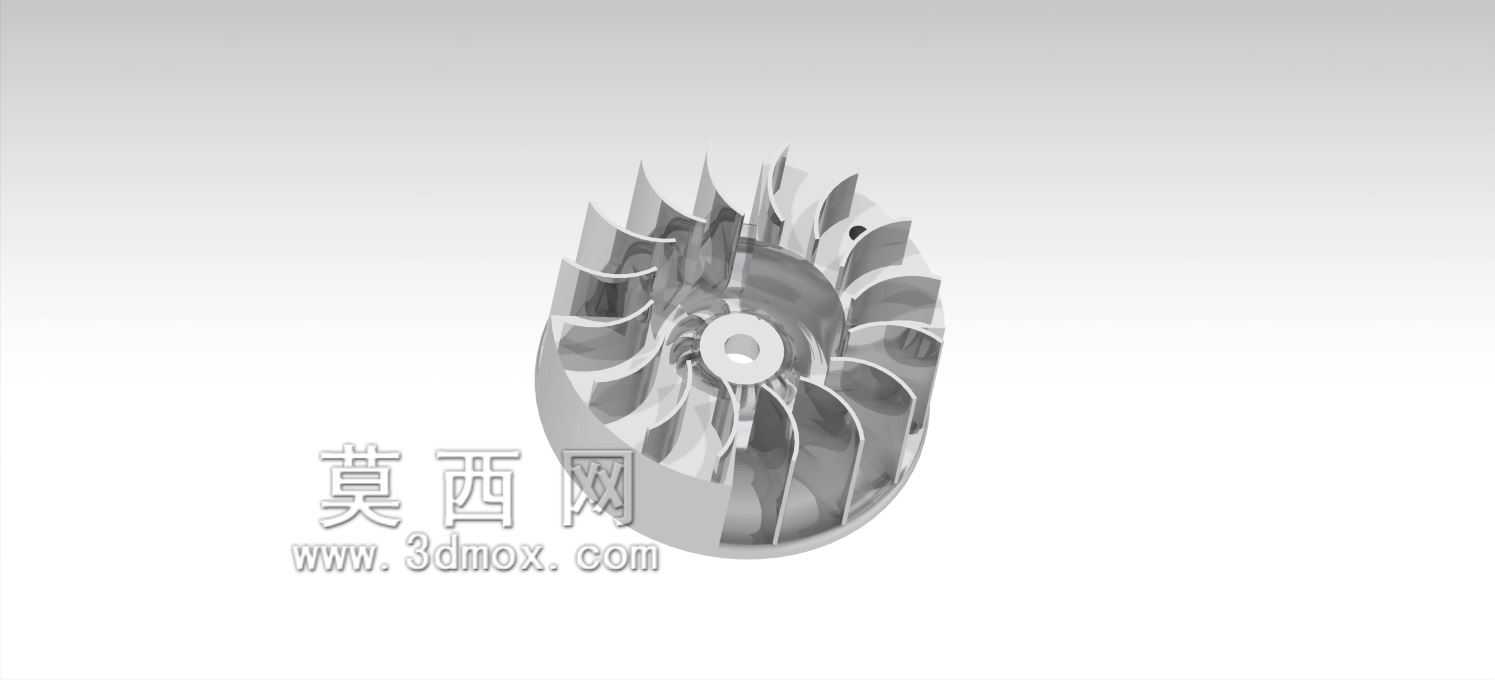

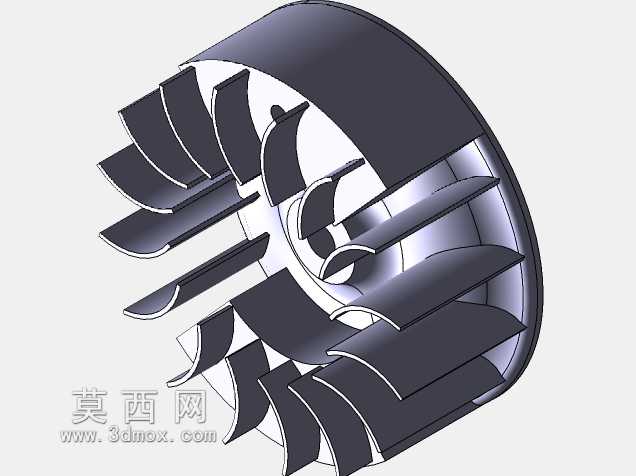

带径向叶片的离心式飞轮结构设计

　　首先要核算的是轮体的转动惯量是否匹配动力端的扭矩波动范围，不能盲目追求大惯量，惯量过大会导致设备启动阶段的负载陡增，驱动端需要输出更大的启动力矩，反而会拉高动力配置的冗余度；惯量过小则无法起到平抑转速波动的作用，运转时会出现明显的转速抖动，影响后端负载的工作稳定性。轮体中心的安装孔是整个零件的装配基准，设计时需要根据匹配的转轴直径确定配合公差，一般和转轴采用过渡配合或者小过盈配合，配合段的长度要结合转轴的支撑跨距来定，过短的配合长度会导致轮体高速回转时出现摆振，过长则会增加装配难度，也会不必要地抬升转轴的加工精度要求。叶片的型线设计要兼顾结构强度与流体效率，每一片叶片从轮毂处向外缘延伸的过程中，曲面曲率要做平滑过渡，这类带径向曲面叶片的飞轮结构，常被集成在小排量内燃机增压端、小型涡轮动力设备以及高速回转试验台的惯量补偿单元中，和传统实心盘式飞轮不同，它同时兼顾了转动惯量储备与流体导流的双重作用，在很多需要紧凑布置动力单元的场景里，能省去单独设置导流轮的安装空间，缩减整个动力段的轴向尺寸。从实际工况出发，这类零件的核心功能首先是储存回转动能，在设备输出扭矩出现波动时，依靠自身转动惯量平抑转速波动，保证输出端的运转平稳性，同时叶片型面会随轮体同步回转，对进入轮腔的流体形成离心加压效果，在小型增压系统里可以直接作为压气机轮使用，不需要额外匹配独立的叶轮零件，大幅降低了装配环节的同轴度调校难度。做结构设计的时候，

　　不能出现曲率突变的折角，否则高速回转时折角位置会出现严重的应力集中，长时间运转容易萌生疲劳裂纹，同时突变的型面也会在流体通道内形成涡流，降低流体导流的效率，增加不必要的风阻损耗。叶片的厚度从轮毂侧到轮缘侧要做渐变处理，靠近轮毂的位置因为承受的离心力载荷更大，叶片厚度要适当增加，向外缘延伸的过程中逐步减薄，既可以保证整体结构强度，也能控制轮体的整体重量，降低不必要的材料消耗。轮缘位置的外圆尺寸是重要的安装边界，设计时要预留足够的壳体间隙，不能和外围的导流壳体发生刮蹭，间隙值要结合设备的最高工作转速、转轴的径向跳动量以及工作状态下的热膨胀量综合计算，间隙过小容易在热态工况下出现碰磨，间隙过大则会导致流体从轮缘间隙处泄漏，

　　降低导流加压的效率。在实际装配场景中，这类飞轮轮体一般会通过键连接或者锁紧螺母的方式固定在转轴上，中心孔端面要设计对应的定位止口，保证装配后轮体的端面跳动量控制在允许范围内，避免高速回转时出现不平衡量超标的问题。做动平衡校核的时候，要分别在轮缘和轮毂位置预留去重区域，方便动平衡调试时去除多余材料，不能在叶片型面上随意去重，否则会破坏叶片的型线精度，影响流体导流的效果，也会破坏叶片本身的应力分布结构。这类零件的工作转速普遍较高，设计时还要核算每一片叶片的固有频率，避开工作转速对应的激振频率区间，防止运转过程中出现叶片共振，导致叶片断裂失效。和传统实心飞轮相比，这种带叶片的集成式结构，在相同的转动惯量要求下，轴向尺寸可以缩短30%左右，

　　非常适合在安装空间受限的小型动力设备中使用，比如小型航模动力单元、便携式发电机组的增压段、高速主轴的惯量补偿单元等场景，都能看到这类结构的实际应用。在材料选择上，这类零件一般选用高强度铝合金或者钛合金加工，既可以保证足够的结构强度，也能控制整体重量，降低转轴的支撑负载，延长轴承的使用寿命。设计过程中还要考虑加工工艺的可行性，叶片之间的流道宽度要满足铣削刀具的加工可达性，不能出现刀具无法伸入的狭窄区域，否则会大幅提升加工难度，增加不必要的制造成本，流道表面的粗糙度要控制在合理范围内，过于粗糙的表面会增加流体摩擦阻力，降低导流效率，过高的表面要求则会增加抛光工序的成本，需要结合实际使用需求平衡两者的关系。
