简易沙滩玩具小车结构设计

　　这款简易沙滩玩具小车的设计，最初是面向低龄儿童户外沙池玩耍场景开发的，在做结构拆分的时候，首先考虑的是孩童抓握的尺寸边界，整车长度控制在孩童单手握持可轻松托起的范围，宽度不会超过孩童手掌展开的跨度，避免玩耍时因为尺寸过大脱手磕碰。从实际使用场景出发，沙粒进入活动部件是这类玩具最常见的失效问题，所以在轮轴配合位置特意做了大间隙配合设计，没有采用精密轴承结构，而是直接用轮轴穿接车身主体与车轮，间隙值预留到沙粒平均粒径的三倍以上，即便湿沙附着在轮轴位置，车轮依旧可以顺畅转动，不会出现卡滞抱死的情况。

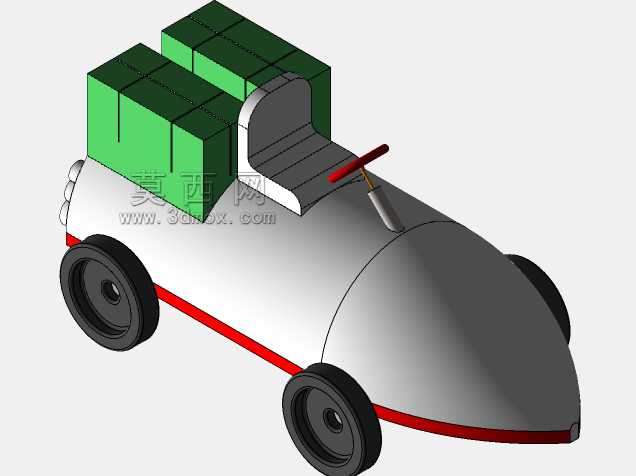

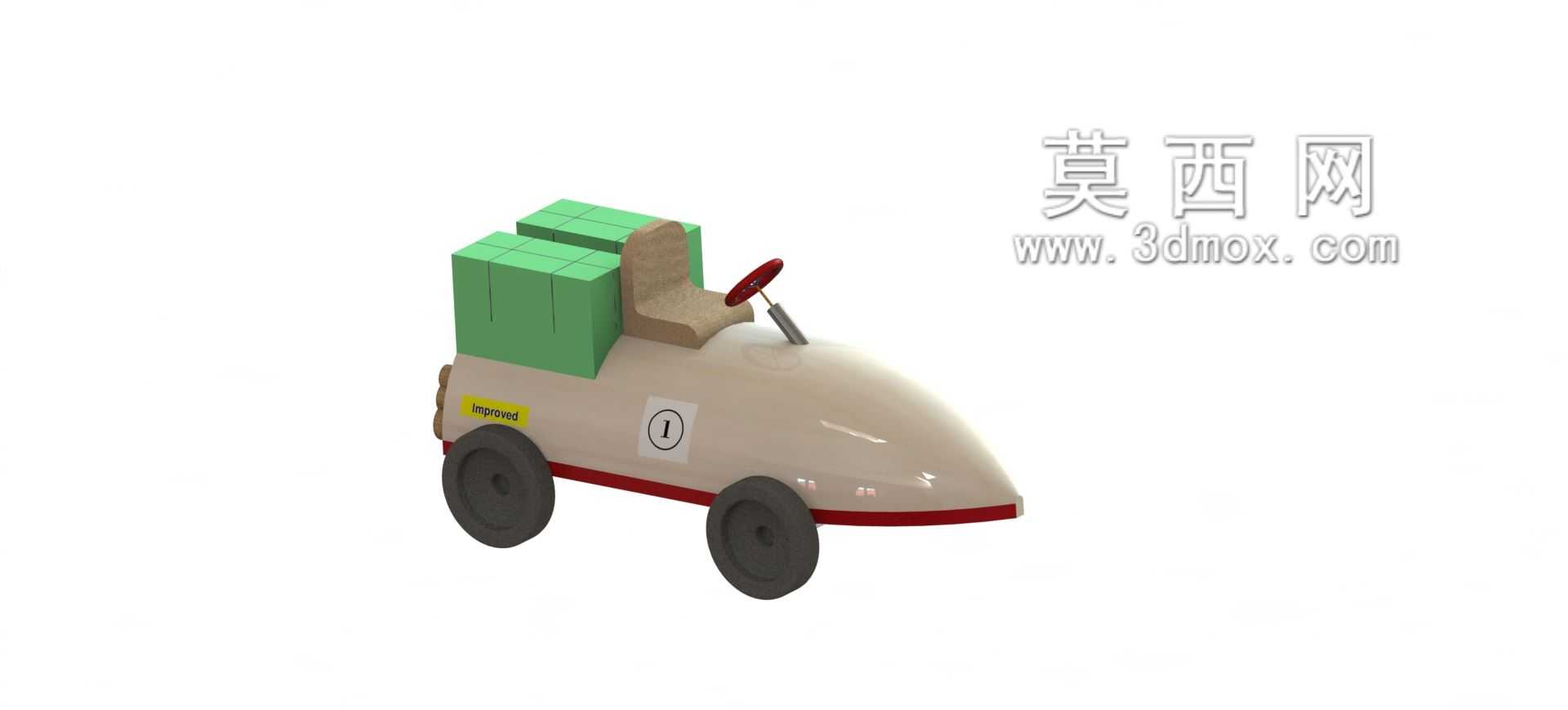

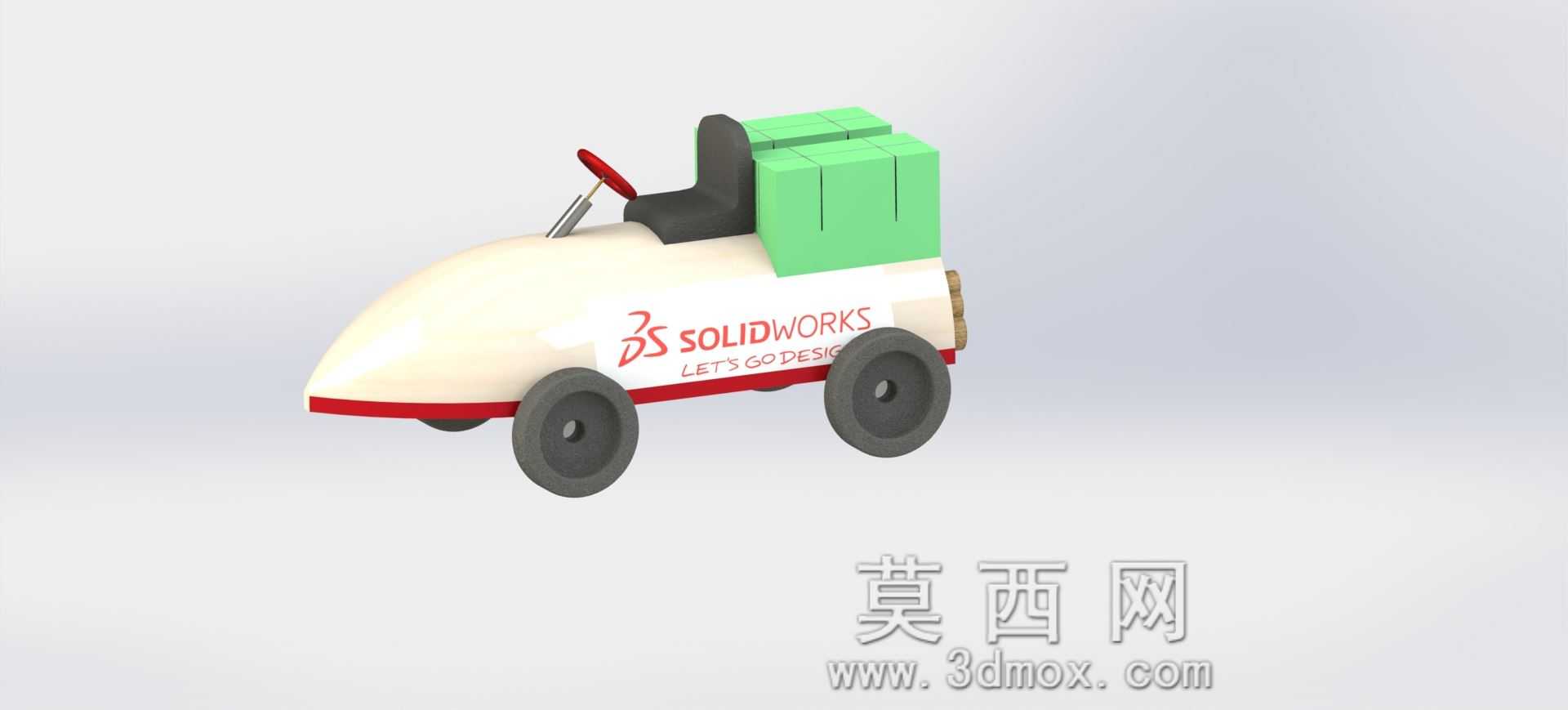

　　车身主体采用一体化流线型曲面设计，前端做了圆弧收窄处理，一方面是降低在沙面推行时的前进阻力，沙粒会顺着曲面滑到车身两侧，不会在车头位置堆积壅塞；另一方面所有外露棱边都做了R3以上的圆角过渡，完全没有尖锐棱角，避免孩童玩耍时磕碰划伤。车身后部的载货区域做了凸起的格挡结构，高度刚好可以卡住常见的沙滩玩具小配件，比如小沙模、塑料小铲子之类的物件，推行过程中不会轻易滑落。

　　转向结构没有做复杂的连杆传动，而是直接把转向柱和车头配重块整合为一体，转向柱穿过车身预留的安装孔后，上端直接连接红色的转向握柄，孩童只需要左右拨动握柄就能改变前轮朝向，转向角度限制在左右各30度，避免转角过大出现侧翻。座椅位置做了内凹的曲面贴合，刚好匹配配套的小人偶坐姿尺寸，人偶放置后不会因为推行晃动脱落。车轮采用宽面橡胶质感的轮面设计，轮宽比普通玩具车轮宽出40%，在松软沙面接触时可以增大接地面积，降低压强，不容易陷进沙层里，轮心位置做了加厚的凸台结构，反复拆装也不会出现轮孔开裂的问题。

　　建模过程中所有零件都采用基础特征堆叠完成，没有复杂的曲面放样，车身壳体的壁厚统一设置为2mm，完全符合注塑成型的工艺要求，拔模斜度统一取1.5度，不需要额外做滑块抽芯结构，开模成本可以控制在很低的区间。零件之间的连接全部采用卡扣式结构，没有使用螺丝等细小紧固件，避免孩童误吞的安全风险，整车拆分后只有车身主体、四个车轮、轮轴、转向握柄、座椅、后部货箱格挡这几个独立零件，装配工序简单，生产组装效率很高。

　　在做结构校验的时候，特意模拟了从1米高度自由跌落到水泥地面的工况，车身主体的壁厚和圆角结构可以分散冲击应力，不会出现碎裂情况，车轮和轮轴的配合位置做了限位凸台，跌落时车轮不会从轮轴上脱出。车身表面的标识区域做了下凹0.2mm的凹槽，后续可以通过丝印或者移印的方式添加标识，不会因为摩擦剐蹭导致图案脱落。后部货箱的格挡和车身主体之间采用卡扣连接，不需要粘接，组装时直接卡入对应的卡槽即可，卡槽的配合间隙预留了0.1mm，卡入后有足够的紧固力，正常玩耍不会松脱。

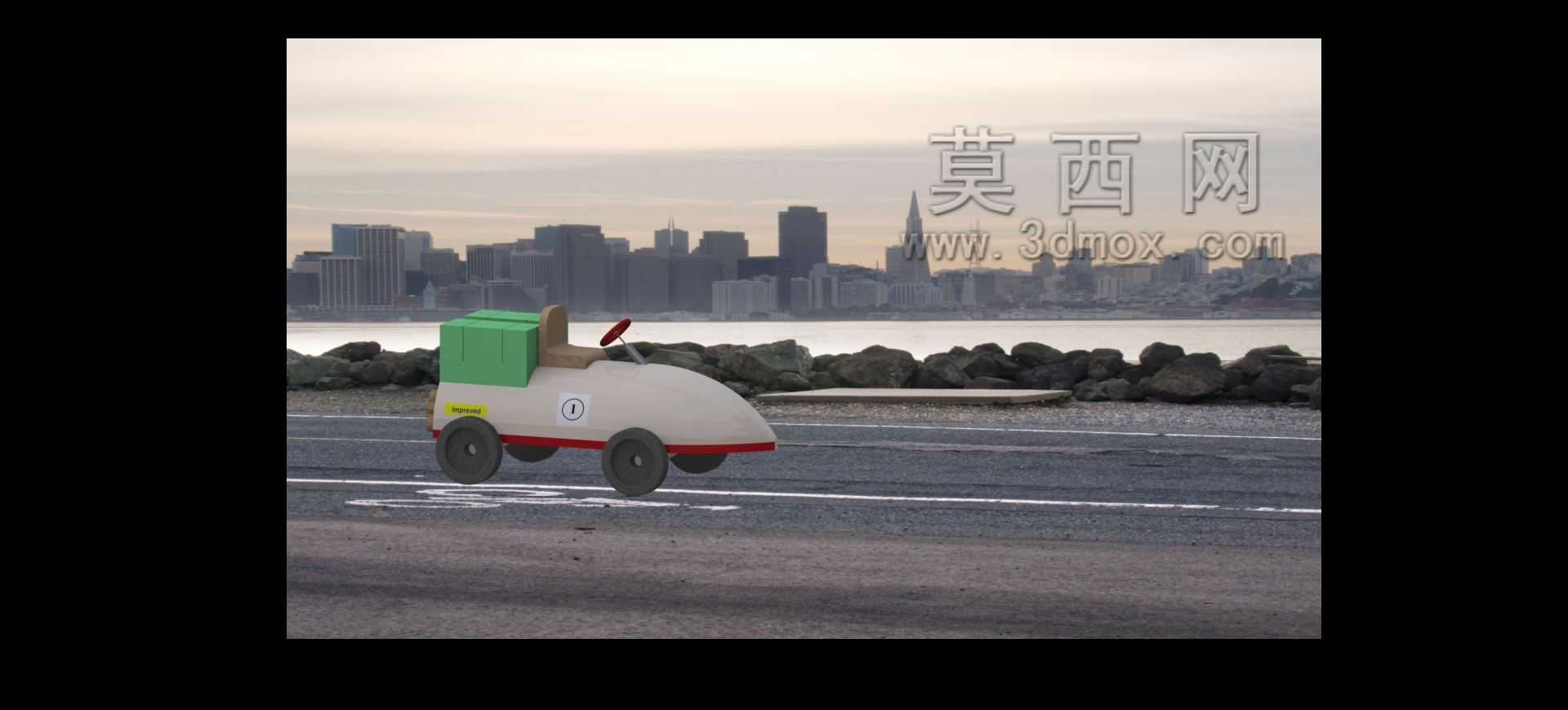

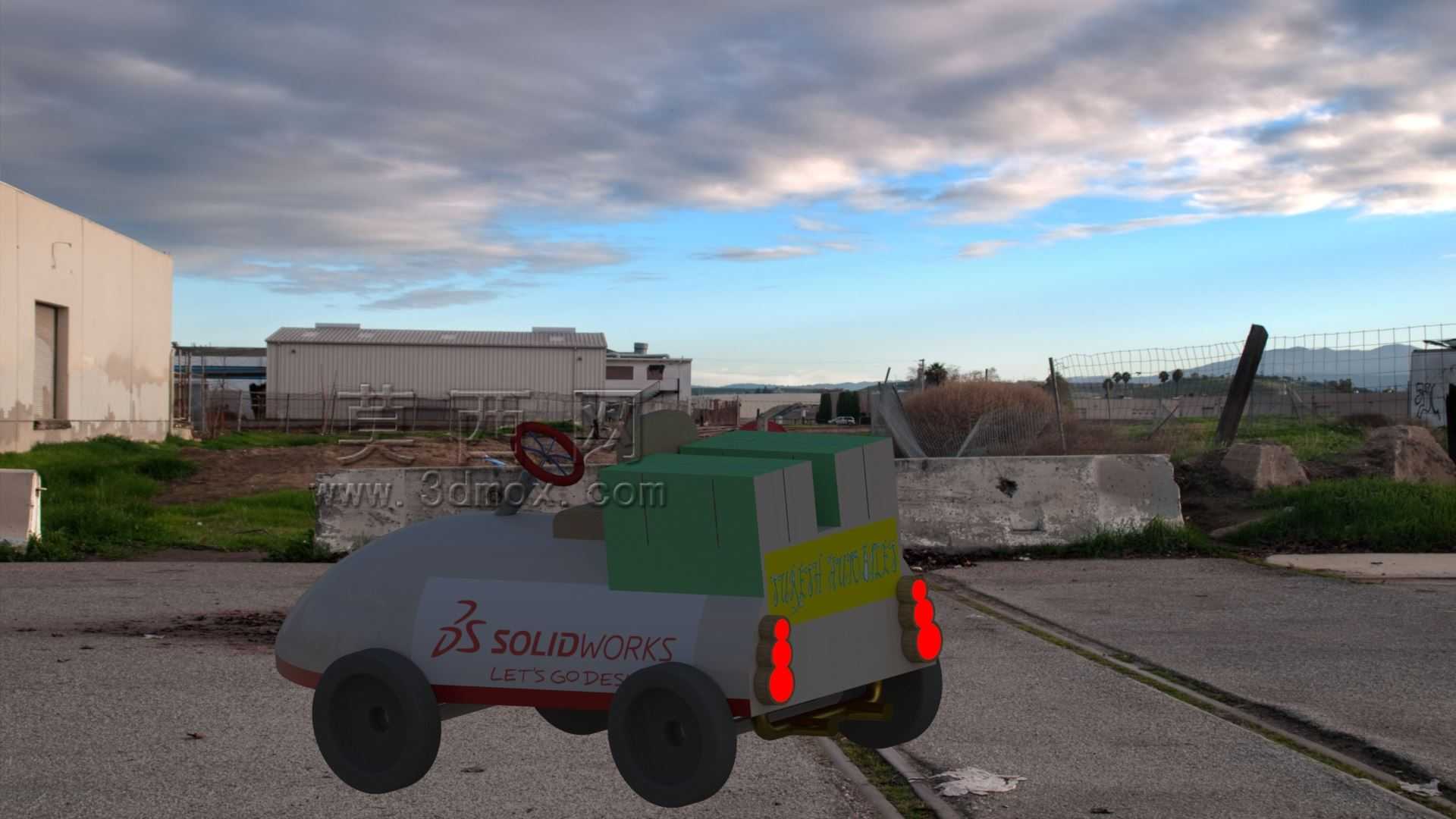

　　从实际玩耍的功能来看，这款小车除了在沙池推行，也可以在平整的室内地面、草地表面顺畅滑行，轮面的材质不会刮花木质地板或者瓷砖表面，车身整体重量控制在150g以内，孩童长时间握持玩耍也不会觉得累。转向握柄的尺寸做了防滑的纹理处理，表面有细小的凸点，孩童手上沾了沙子或者水的时候也能稳稳握住，不会打滑。整车没有设置任何需要电力驱动的结构，纯靠孩童手动推行，没有电路部件，不存在电池漏液或者电路故障的问题，耐用性更强，也不需要额外更换配件。
