三耳带孔法兰式轴承安装支座结构

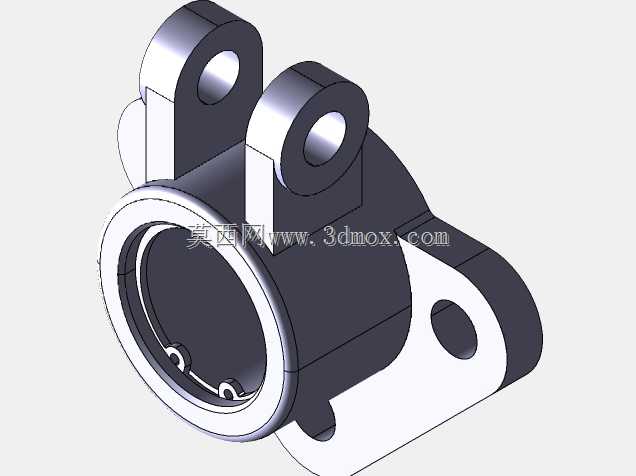

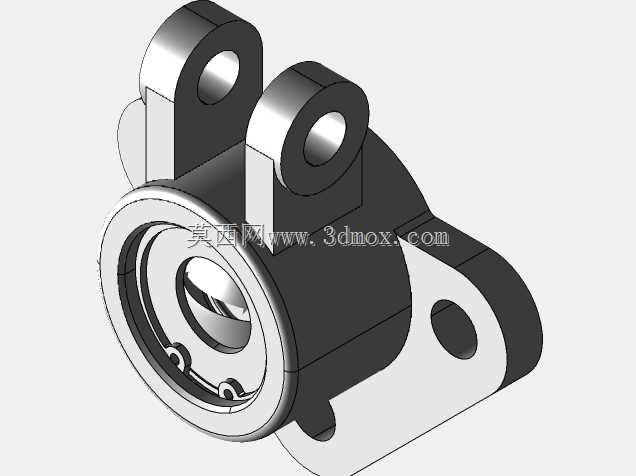

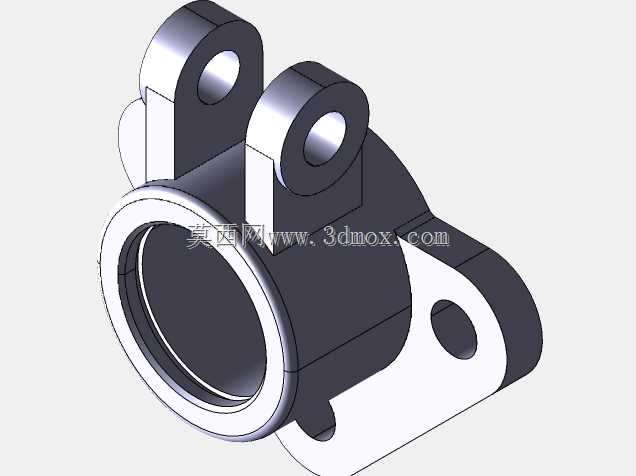

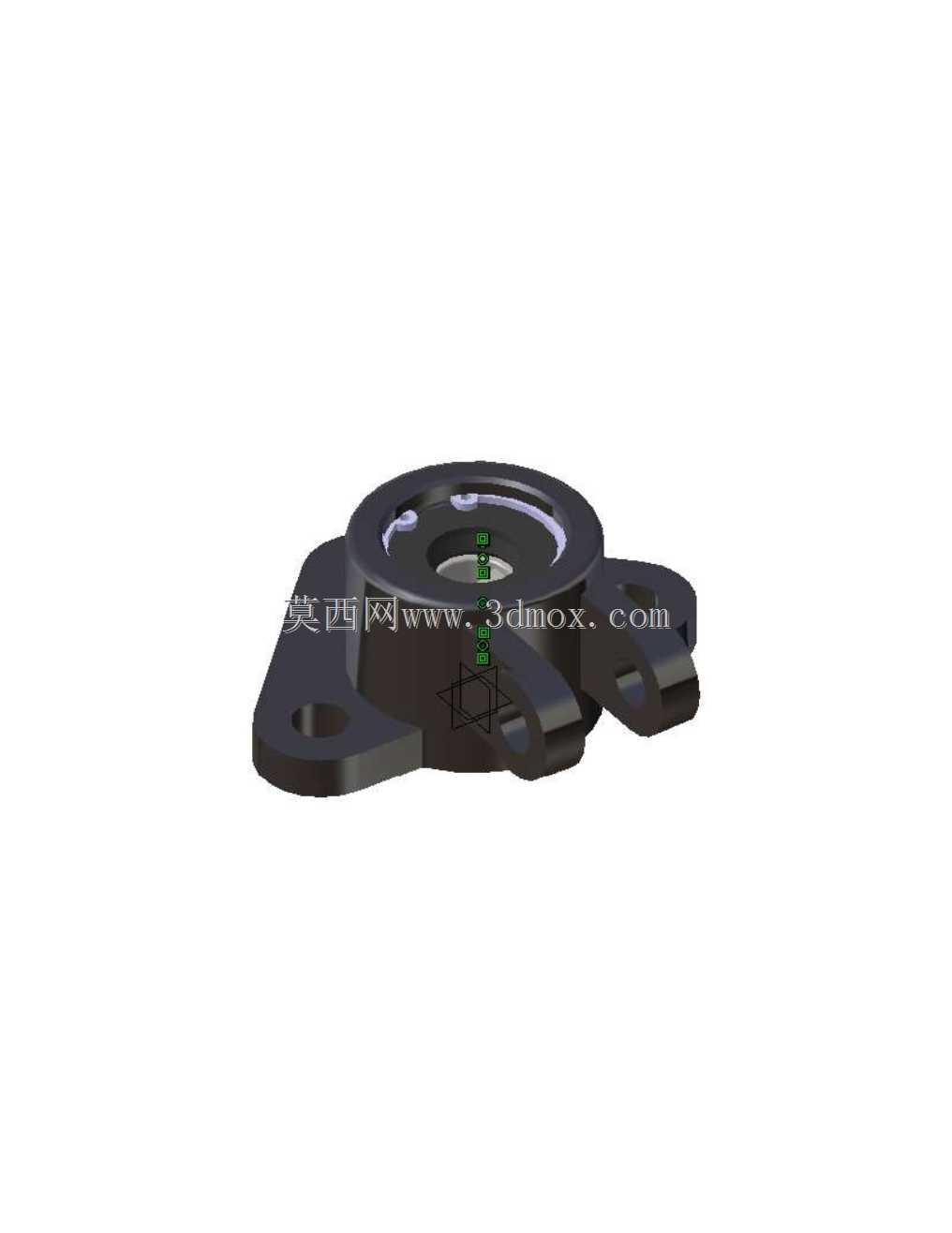

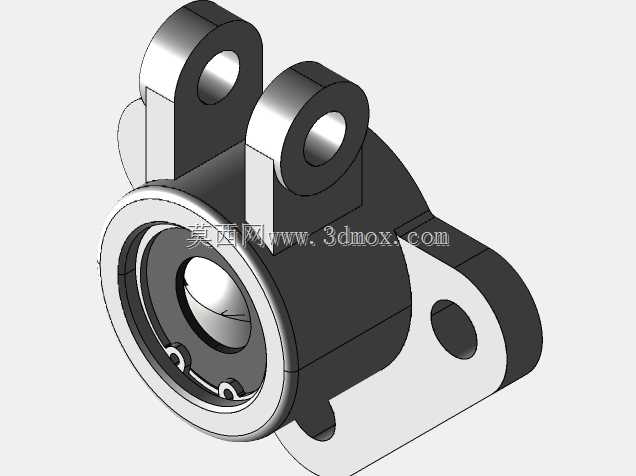

这款三耳带孔法兰式轴承安装支座，是传动系统中用于承托旋转轴系、保障回转部件运行稳定性的核心支撑构件，主要应用在中小型动力传输、轻工自动化输送、小型机电设备的轴端定位场景中，能够为内置的轴承提供稳定的安装基准，同时抵消轴系运转过程中产生的径向载荷与少量轴向窜动，避免轴系运行时出现偏摆、震动超差的问题。从实际使用场景来看，这类支座常被安装在设备的侧壁或者安装基板上，三个向外延伸的安装耳上预留了螺栓过孔，安装时无需额外加工复杂的定位槽，只需对应基板上的螺孔位置穿入紧固螺栓即可完成固定，安装操作便捷，同时三个安装耳呈120度左右的角度分布，相比传统两孔法兰支座拥有更好的受力均匀性，在承受交变径向载荷时不容易出现单侧应力集中导致的支座变形或者螺栓松动问题。产品的核心功能是为轴承提供精准的定位腔体，支座中心的内孔为轴承安装位，加工时严格控制了内孔的圆柱度与同轴度公差，能够保证轴承压装后外圈不会出现偏斜，让轴承内圈承托的转轴保持理想的回转精度，减少轴承运转时的额外磨损，延长整套轴系的使用寿命。在设计思路上，这款支座采用了一体化的成型结构，主体底座与三个安装耳为整体结构，没有额外的拼接焊缝或者连接结构，整体刚性更强，同时在中心腔体的外圈做了加厚的环形加强结构，能够在轴承压装以及承受径向载荷时避免腔体出现胀形变形；安装耳的位置做了下沉式的台阶设计，螺栓紧固后螺栓头不会突出支座表面，能够减少安装后对周边部件的干涉，适配更多紧凑安装空间的使用需求。从安装边界来看，这款支座的整体外轮廓由中心环形主体与三个外伸耳构成，安装时需要预留的平面空间以中心孔为圆心，覆盖三个安装耳的最外端即可，中心腔体的深度适配标准系列的深沟球轴承或者角接触轴承的厚度，安装时轴承压入腔体后端面与支座表面基本齐平，不会出现过度突出或者凹陷的问题，转轴穿过轴承后可以直接连接联轴器或者传动轮，不需要额外加装调整垫片来补偿轴向尺寸，降低了装配时的调整难度。支座的底部安装面做了精加工处理，与安装基板贴合时能够保证足够的接触面积，避免紧固后出现支座倾斜的问题，同时安装耳上的过孔预留了少量的位置调整余量，在基板螺孔存在少量位置偏差时也能顺利完成安装，降低了配套安装板的加工精度要求，更适合批量设备的装配使用。
