工业传动用套筒式刚性联轴器结构

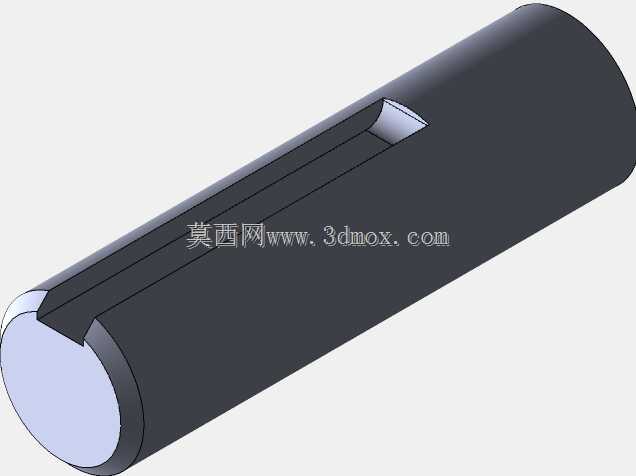

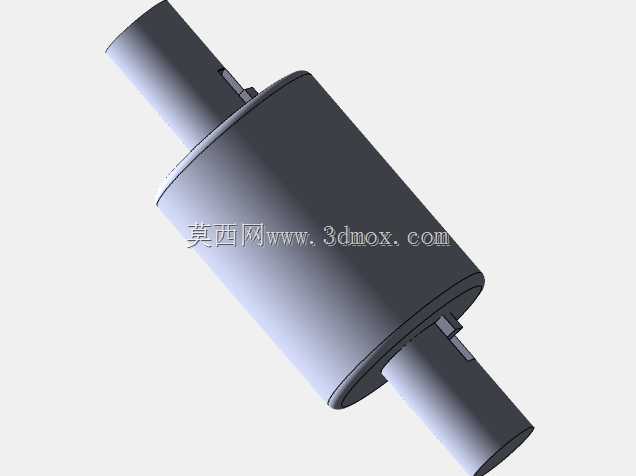

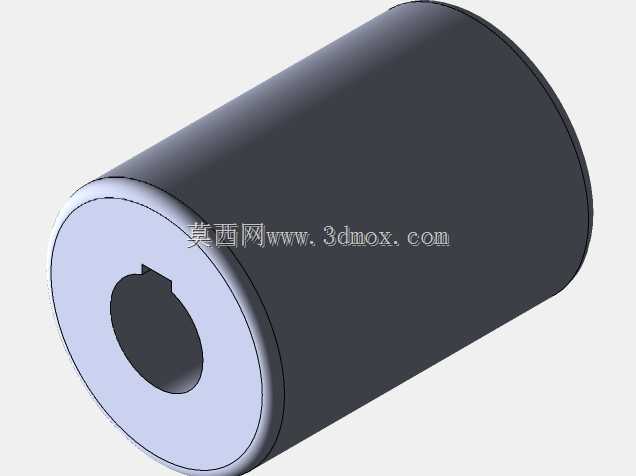

套筒联轴器是机械传动系统中极为常见的刚性轴连接部件，主要用于两根同轴传动轴之间的扭矩传递，同时补偿两轴安装过程中产生的微小径向、角向偏差，在低速、轻载、传动平稳的工况场景中应用十分广泛，常见于小型输送机、轻工机械、普通机床进给机构、小型泵类传动端等对传动精度要求适中、安装空间紧凑的设备中。这款套筒联轴器采用整体式套筒搭配平键连接的结构设计，核心思路是在保证同轴度精度的前提下，最大化简化零件结构，降低加工与装配难度，同时兼顾连接的可靠性。整体结构由中间的圆柱形套筒主体、两端的轴插入腔以及配套的平键槽组成，套筒两端分别套装在主动轴与从动轴的轴端，通过嵌入轴与套筒键槽内的平键实现周向固定，以此传递工作扭矩，部分工况下还可额外加装紧定螺钉实现轴向定位，避免运转过程中套筒发生轴向窜动。从安装边界来看，这款联轴器的径向尺寸远小于凸缘联轴器等其他刚性联轴器，整体外轮廓为光滑圆柱面，没有突出的螺栓、法兰等结构，特别适合安装空间径向受限的传动场景，轴向长度则根据所需传递的扭矩大小、配套轴径做匹配设计，两端的轴孔直径可根据实际对接的轴径做适配加工，键槽尺寸遵循通用平键标准规范，可直接与标准规格的传动轴配合使用，无需额外定制非标连接件。在功能特性上，这类套筒联轴器结构简单，没有多余的活动零件，日常维护成本极低，运转过程中不会产生额外的冲击与噪音，只要安装同轴度控制在允许偏差范围内，就能实现稳定的扭矩传递，同时自身转动惯量小，对传动系统的动态响应影响极小。设计过程中需要重点核算套筒的壁厚与键槽的挤压强度，确保在额定扭矩载荷下不会发生套筒变形、键槽压溃的失效问题，同时套筒两端的内孔同轴度公差需要严格控制，避免安装后两轴出现附加弯矩，加剧轴与轴承的磨损。相比弹性联轴器，这类刚性套筒联轴器没有缓冲吸振能力，更适合载荷平稳、无频繁正反转、无冲击载荷的传动场景，在满足使用要求的前提下，能最大程度压缩制造成本与安装空间，是中小型机械传动系统中性价比极高的轴连接方案。
