机床卡盘用分体式夹持卡爪结构

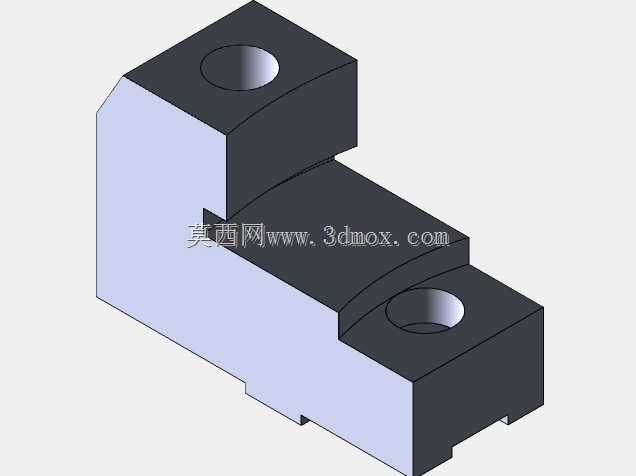

卡盘爪作为机床夹持系统的核心执行部件，广泛应用于普通车床、数控车床、回转工作台、焊接变位机等需要回转装夹工件的加工场景中，是直接接触工件、传递夹持力的关键零件，其结构精度、刚性与适配性直接决定了工件装夹的稳定性与加工精度。这款卡爪采用分体式阶梯结构设计，整体为L型块状构型，主体分为上下两个带安装孔的凸台与中间的连接基体，底部设置有与卡盘滑槽适配的导向卡边，可直接嵌入标准手动或液压卡盘的径向滑槽内，通过凸台内的锁紧螺栓与卡盘内部的驱动滑块连接，跟随滑块做径向同步移动，实现对工件的夹紧与松开动作。在实际加工场景中，这类卡爪可根据工件的外形尺寸、装夹位直径调整安装位置，既可以夹持圆形棒料、轴类零件的外圆面，也可反向安装夹持盘类、套类零件的内孔壁，适配粗加工、半精加工、精加工等不同工序的装夹需求，尤其适合小批量多品种的加工场景，无需更换整套卡盘即可快速调整夹持范围，大幅缩短换型调试的辅助时间。设计过程中重点考量了夹持刚性与受力分布，两个安装孔沿卡爪长度方向对称布置，锁紧后可让卡爪与驱动滑块的连接面均匀受力，避免单侧受力导致的卡爪偏斜、工件夹持跳动超差问题；中间连接基体的侧面做了斜切减重处理，在不降低整体结构强度的前提下减少了卡爪自身重量，降低卡盘高速回转时的动平衡负载，减少离心力对夹持力的损耗；夹持工作面做了平面度与平行度公差约束，保证与工件接触时的贴合面积，避免点接触导致的工件夹伤、夹持打滑问题。安装边界方面，卡爪底部的导向卡边尺寸与通用卡盘的滑槽宽度、深度完全匹配，安装时无需额外修配即可直接滑入滑槽，两个安装孔的孔距与标准卡盘滑块的螺纹孔位完全对应，锁紧螺栓可直接穿入固定，安装后卡爪的上表面与卡盘端面保持平行，径向移动时无卡滞、窜动问题，可保证长期使用后的重复装夹精度。
