刚性凸缘联轴器机械结构设计

这款刚性凸缘联轴器是机械传动系统中应用极为广泛的轴系连接部件，主要用于两根同轴线布置的传动轴之间的刚性连接，能够在无相对偏移的工况下稳定传递运动与扭矩，在输送设备、中小型机床、泵类机组、农用机械、轻工生产线等需要精准同步传动的场景中承担核心连接作用。区别于挠性联轴器，该结构无补偿两轴相对偏移的缓冲余量，因此对安装时的同轴度精度要求较高，适合安装基础稳固、轴系对中精度有保障的传动场景，可实现无背隙的扭矩传递，传动效率可达99%以上，长期运行无相对滑动损耗。

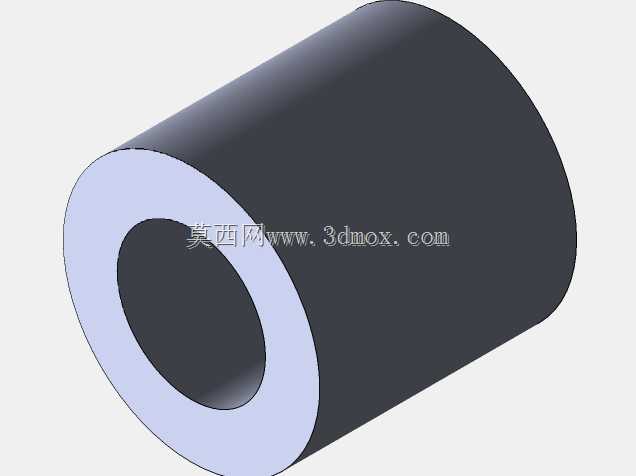

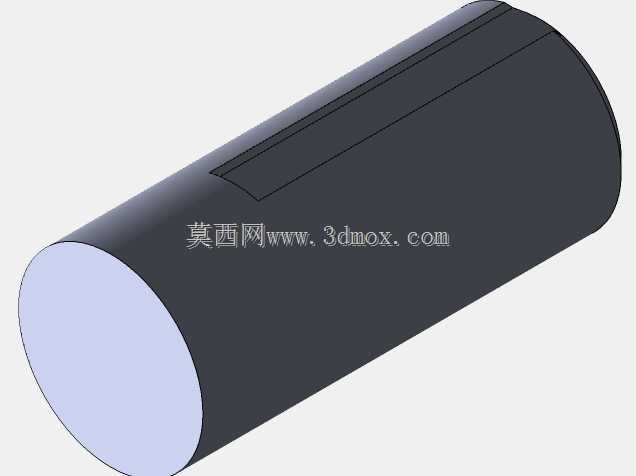

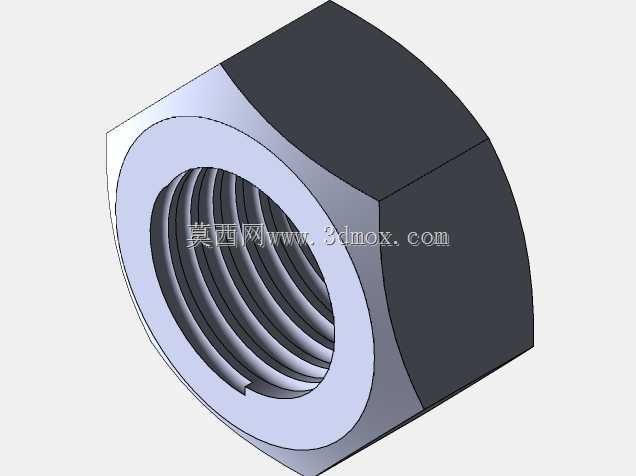

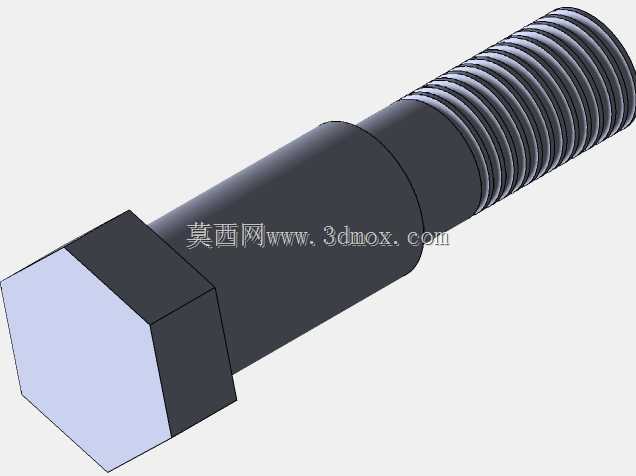

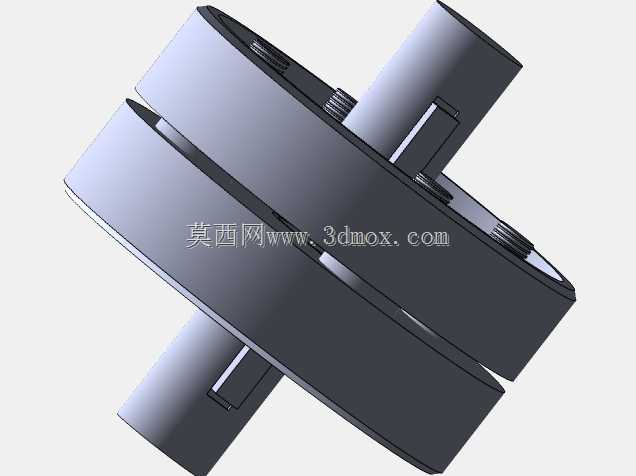

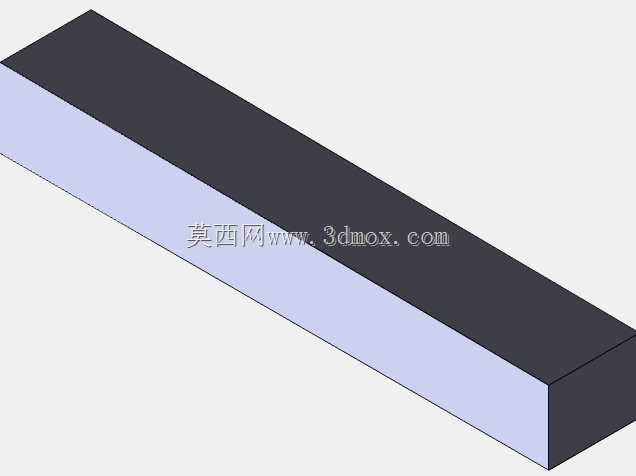

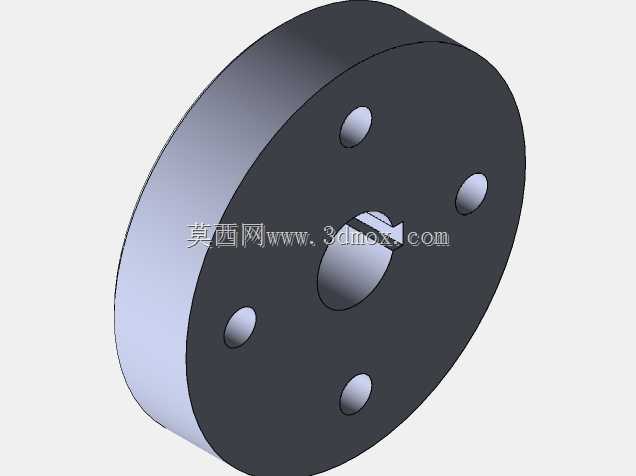

该联轴器采用两半对合的凸缘盘结构，两个带毂的圆盘分别通过键连接固定在主动轴与从动轴的轴端，依靠两个圆盘端面的止口结构实现径向定位，确保两轴的同轴度公差控制在极小范围内，再沿圆周均布的铰制孔螺栓将两个凸缘盘锁紧为整体，依靠螺栓杆的剪切与挤压作用传递扭矩，也可采用普通螺栓连接依靠结合面摩擦力传力，两种锁紧方式均能保证传动过程中无相对窜动。设计时充分考虑了安装边界的适配性，凸缘盘的外径尺寸根据额定传递扭矩匹配，毂部长度根据轴径的安装深度确定，轴孔与键槽的尺寸公差严格遵循通用传动件的配合标准，可直接适配标准直径的传动轴，无需额外定制加工。

从设计思路来看，该结构优先保障传动的刚性与可靠性，整体采用对称式结构设计，旋转时的动平衡性能优异，适合中高速、中等扭矩的传动工况，外轮廓无突出尖锐结构，运转时安全性更高。两半凸缘盘的结合面经过精加工处理，贴合度高，锁紧后无间隙，可有效避免传动过程中的冲击与异响。圆周均布的螺栓孔位置经过精度校准，确保锁紧后受力均匀，不会出现偏载导致的局部应力集中问题，整体结构简单紧凑，制造与维护成本较低，日常检修时仅需拆卸连接螺栓即可分离两轴，无需挪动两端的动力设备与工作主机，大幅降低了后期维护的工作量。
