手动杠杆式法兰连接蝶阀结构设计

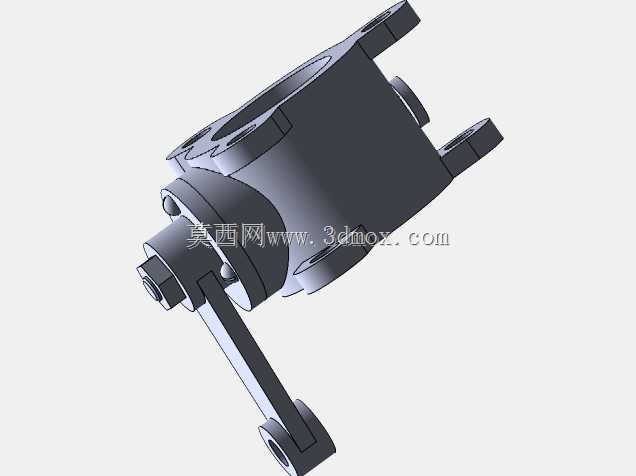

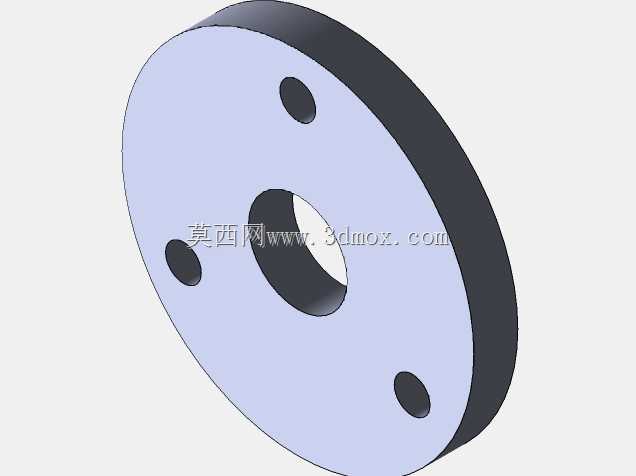

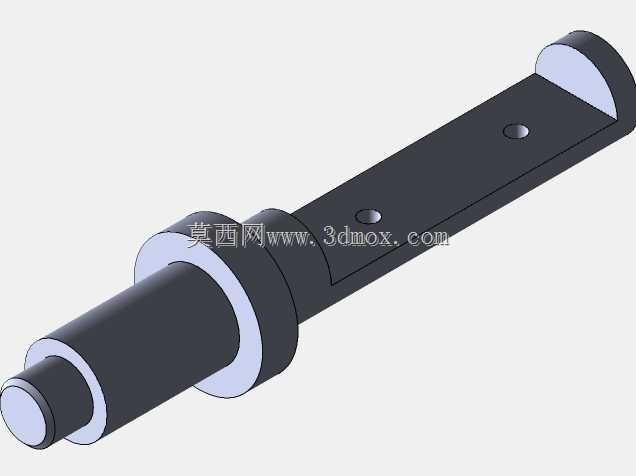

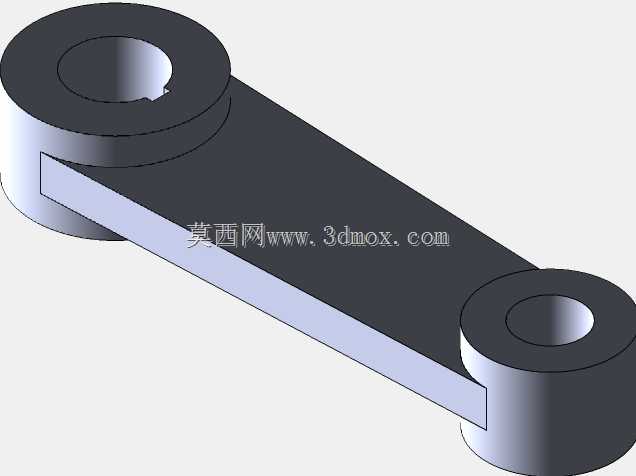

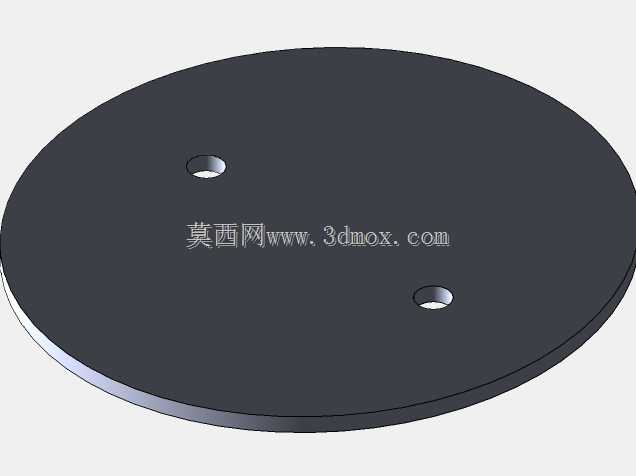

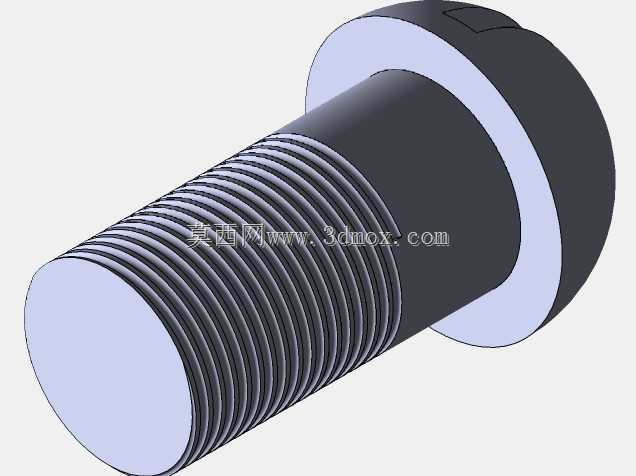

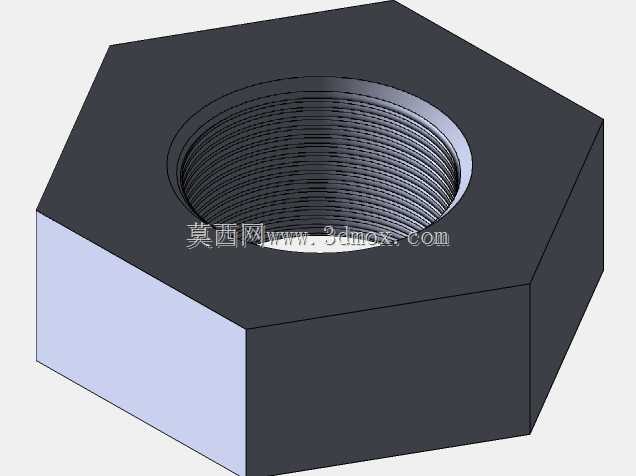

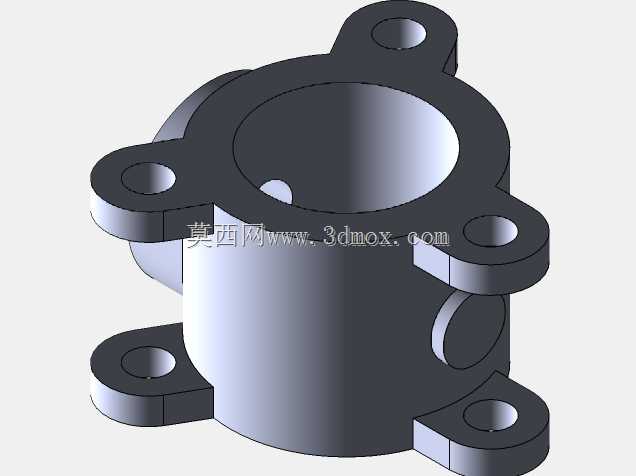

这款手动杠杆式蝶阀是工业管路系统中常用的截流与调节类部件，主要应用在给排水、暖通空调、石油化工、市政管网、轻工制造等行业的低压流体输送场景中，可对管路内的水、油品、气体、弱腐蚀性介质实现通断控制，也可在一定范围内调节介质的流量与压力，适配多数常温常压的工业管路工况。该蝶阀采用杠杆式手动驱动结构，相比传统手柄蝶阀拥有更长的力臂，操作时更省力，启闭过程中可通过杠杆的摆动角度直观判断阀板的开合程度，在需要频繁启闭的工况下能降低操作人员的劳动强度，同时结构简单可靠，日常维护无需复杂的专用工具。产品整体采用法兰式连接结构，两端的法兰安装耳带有标准螺栓孔，可直接与同通径的管路法兰对接，安装时无需额外焊接转接部件，拆卸检修也十分便捷，安装边界可适配多数常规工业管路的法兰间距要求，阀体外廓无突出的尖锐结构，在狭小的管路排布空间中也能顺利完成安装。设计过程中优先考虑了密封可靠性与操作便捷性的平衡，阀体采用一体式铸造结构，整体刚性充足，可承受管路运行中的压力波动与轻微水锤冲击，阀板与阀杆采用同轴传动结构，转动过程中无卡滞死角，密封面配合紧密，关闭状态下可满足低压管路的密封要求，无明显内漏风险。整体结构拆分清晰，包含阀体、阀板、阀杆、驱动杠杆、密封组件、连接紧固件等多个独立部件，各部件的配合公差经过合理设计，既保证了装配后的同轴度与转动顺滑度，也兼顾了加工时的工艺可行性，无需特殊加工设备即可完成各零件的生产制造，适合批量生产与备件更换。在实际使用中，该蝶阀可水平或垂直安装在管路中，不受安装方向限制，杠杆操作端预留了足够的操作空间，操作人员无需探入管路缝隙即可完成启闭操作，整体结构没有易损的复杂电子元件，在多粉尘、轻度潮湿的工业环境中也能保持长期稳定运行，使用寿命长，故障排查难度低，是工业管路系统中性价比极高的流体控制部件。
