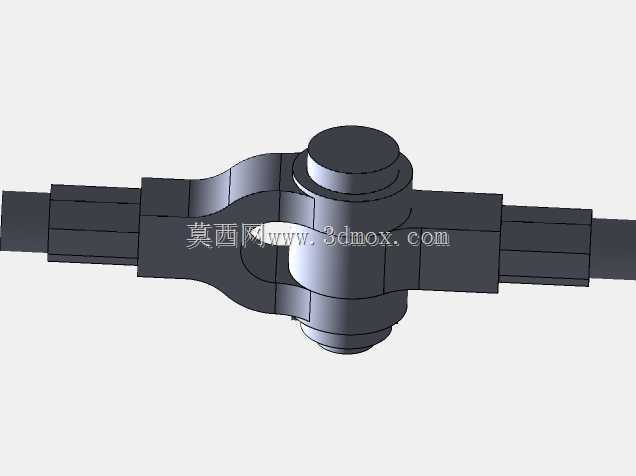

十字轴式万向传动连接关节结构

该十字轴式万向传动关节是机械传动系统中用于实现变角度动力传递的核心连接部件，主要应用在需要改变传动轴线方向的工况场景中，广泛覆盖汽车底盘传动系统、工业输送机传动单元、工程机械动力传输结构、农用机械动力输出端等多个领域，能够在主动轴和从动轴存在轴线夹角、存在安装位置偏差的情况下，依然可靠实现连续回转运动，平稳传递扭矩与运动，补偿两轴之间的角度偏移与轴向窜动，避免刚性连接带来的附加载荷与部件损耗。

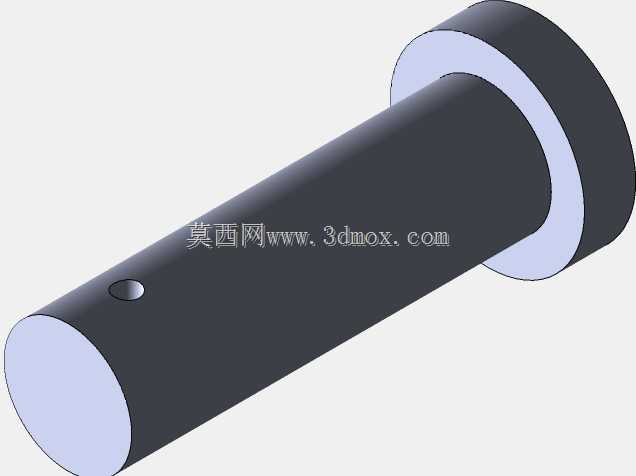

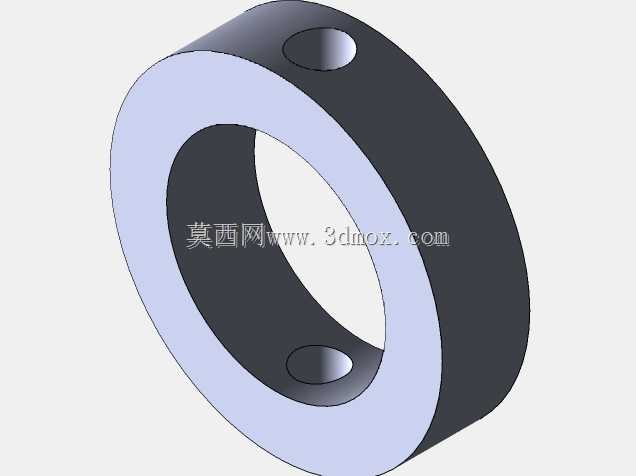

从功能特性来看，这款关节采用十字轴作为核心传力载体，两端的轴叉分别对接输入与输出端的连接轴，十字轴的四个轴颈分别嵌入两侧轴叉的安装孔内，配合轴套类部件实现相对转动，可在两轴夹角处于合理范围内时，保证动力传递的连续性，不会出现传动卡滞、动力中断的问题，同时能够缓冲传动过程中的小幅冲击载荷，降低传动系统的振动与噪音，提升整套传动链路的运行稳定性。

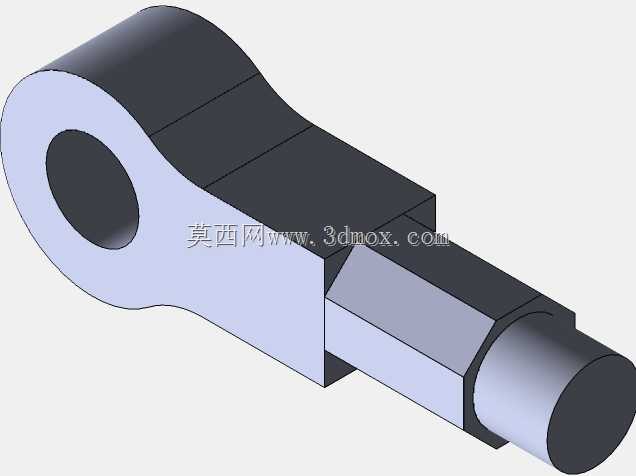

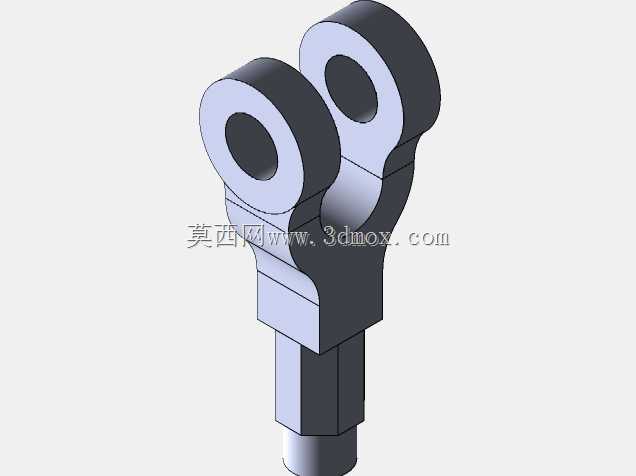

在设计思路上，这款关节采用对称式的整体结构布局，十字轴的四个轴颈采用等直径、等长度的设计，保证各个方向的转动自由度均匀，受力分布均衡，避免单侧应力集中导致的部件过早失效；两侧的轴叉采用一体化的块状结构，对接端设置有扁方连接位，能够与外部传动轴实现快速定位装配，轴叉与十字轴的配合部位预留了充足的润滑空间，可在装配时填充润滑脂，降低转动过程中的摩擦损耗，延长部件的使用寿命。整体外形采用规整的十字交叉布局，中心回转体的直径与两侧轴叉的宽度保持合理比例，既保证了整体结构的强度，又控制了整体的重量与占用空间。

在安装边界方面，该关节的轴向总长度适配常规中小功率传动系统的安装间距，两侧轴叉的连接扁方尺寸符合通用传动轴的对接标准，十字轴的轴颈直径与配套轴套的尺寸匹配通用规格，安装时仅需保证两侧对接轴的轴线夹角处于设计允许的范围内，即可完成装配，不需要额外定制特殊的连接配件，适配性较强，能够直接替换同规格的同类型传动关节，降低设备维护的配件成本与更换难度。
