赛车钻速器本体壳体结构设计

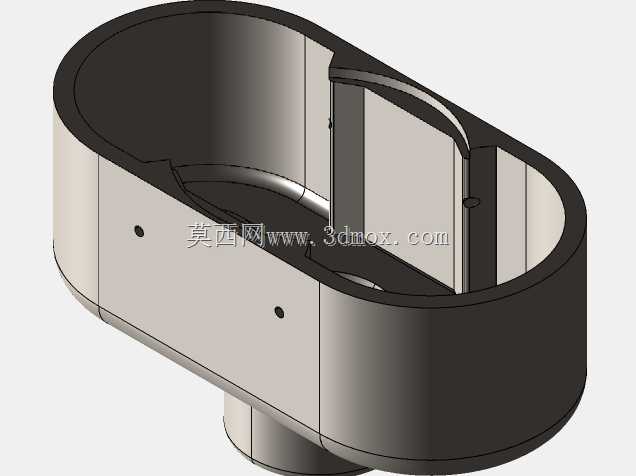

该钻速器本体是应用于赛车维修保障场景下钻孔调速设备的核心承载壳体，主要适配赛事现场快速钻孔作业的便携调速装置，为内部调速传动组件、钻头夹持机构提供稳定的安装支撑与防护，在赛车零部件应急加工、改装钻孔工序中承担设备主体框架的作用，能够在赛场复杂作业环境下抵御粉尘、轻微磕碰对内部构件的影响，保障钻孔作业的转速稳定输出。从功能特性来看，该本体采用腰型椭圆柱的主体腔体设计，腔体内部预留了传动组件的安装隔腔，能够将调速齿轮组、传动轴件进行分区排布，避免传动过程中构件干涉，腔体侧壁预留的两个定位小孔用于安装限位销钉，可对内部传动套件进行径向定位，防止作业过程中构件窜动影响转速精度。底部延伸的圆柱接口为动力输入连接端，可直接对接驱动电机输出轴，将动力平稳导入腔体内部的传动结构，整体腔体的敞口设计便于后期内部组件的装配与日常维护，无需完全拆解壳体即可完成传动件的润滑与损耗件更换。设计思路上优先兼顾了结构强度与轻量化需求，壳体壁厚采用均匀化设计，在保证腔体抗形变能力的前提下尽可能削减不必要的实体结构，适配赛车维修设备便携转运的使用需求，腰型的外形轮廓没有尖锐棱角，能够减少作业过程中磕碰对操作人员造成的伤害，同时曲面外壁更便于握持施力，在手持钻孔作业时能够提供更舒适的受力触感。外形尺寸方面，主体腔体的长轴、短轴比例经过适配优化，既能够容纳标准规格的传动齿轮组，又不会占用过多的设备收纳空间，底部圆柱接口的外径与常规手持驱动电机的连接端口尺寸完全匹配，安装时无需额外制作转接件即可完成装配，腔体内部的隔腔高度与常用调速齿轮的厚度适配，安装边界预留了足够的装配公差，能够兼容同系列不同转速比的传动组件替换，无需重新开模制作壳体即可实现设备的转速区间调整，大幅降低了设备的改造成本与配件储备压力。
