鼓风机上部防护壳体结构设计

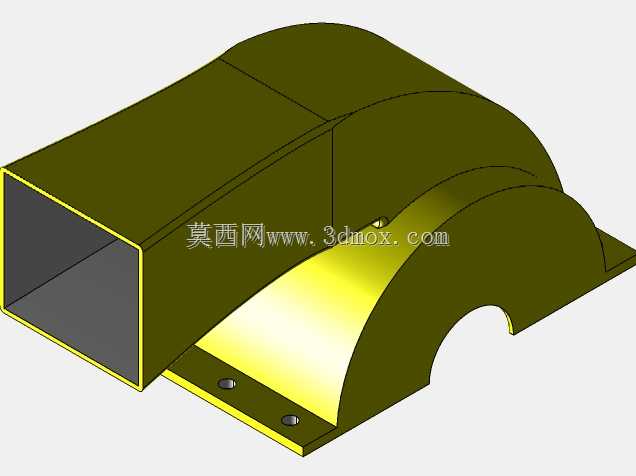

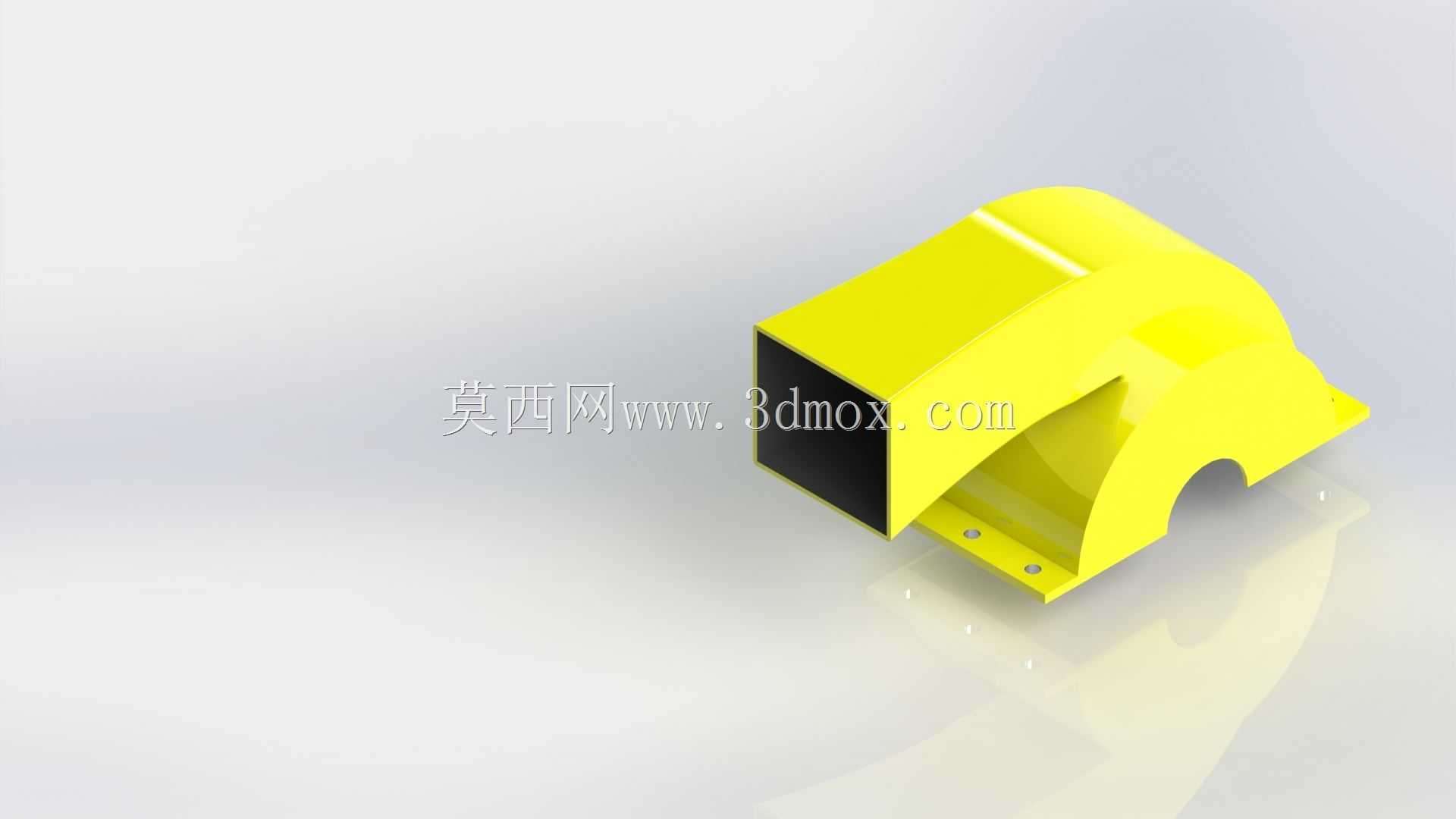

这款上鼓风机壳体是离心式鼓风设备的核心外罩构件，主要应用在工业通风、车间除尘、物料气力输送、燃烧设备供风等场景的鼓风机组上，承担着约束气流流向、防护内部叶轮结构、隔绝运转部件与外界接触的核心作用，是鼓风机整机实现稳定风压输出的关键结构件。从实际使用场景来看，这类壳体多适配中低压离心鼓风机，安装在机组上部出风端位置，既需要承接叶轮甩出的高速气流，将其平顺导向出风口，减少气流紊流带来的风压损失与运转噪音，也需要阻挡外界杂物落入叶轮腔，避免高速运转的叶轮被异物卡滞损坏，同时隔绝运转部件，避免生产现场人员误触引发安全事故。在功能特性设计上，这款壳体采用流线型弧面过渡结构，从方形进风端到弧形蜗腔段做了顺滑的曲面衔接，能够最大程度降低气流在壳体内的沿程阻力，减少气流涡旋的产生，提升鼓风机的送风效率，降低运转过程中的气动噪音。壳体下部延伸出带安装孔的固定支耳，支耳上的安装孔位做了沉台设计，能够让紧固件安装后端面保持平整，不会突出壳体表面影响装配贴合度，安装时可以直接通过支耳与鼓风机下部机座定位锁紧，保证壳体与叶轮腔的同轴度，避免出现叶轮擦碰壳体内壁的问题。壳体一侧的方形开口为进风对接端，能够与风机的进风集流器精准对接，保证进风端的密封性，减少漏风带来的效率损耗，弧形段下方的半圆避让位，是为了适配叶轮转轴与轴承座的安装空间，避免壳体与转动部件发生干涉，保证运转过程中各部件的安全间隙。从设计思路来看，这款壳体优先兼顾了气动性能与结构刚性，曲面造型在保证气流平顺性的同时，通过曲面的拱型结构提升了壳体的整体抗形变能力，即使在长期承受风机内部风压的情况下，也不会出现明显的鼓胀变形，能够长期保持结构尺寸的稳定性。壳体的壁厚设计充分考虑了不同材质的加工适配性，既可以采用薄钢板折弯焊接成型，也可以通过注塑、压铸工艺一体成型，适配不同成本定位的风机产品生产需求。在安装边界上，壳体的方形对接端尺寸与常规同规格鼓风机的集流器尺寸匹配，下部支耳的孔位间距符合通用风机机座的安装标准，不需要额外做改装就可以直接替换同规格的原有壳体，降低了设备维护的配件适配难度。壳体的外表面做了平整化设计，既方便做喷涂防锈处理，也便于日常使用中清理表面积攒的灰尘与油污，适配工业车间多粉尘、多油污的复杂使用环境，能够在长时间的使用周期内保持结构完整性，为鼓风机的稳定运转提供可靠的防护与导流支撑。
