法兰连接式截止阀阀体结构设计

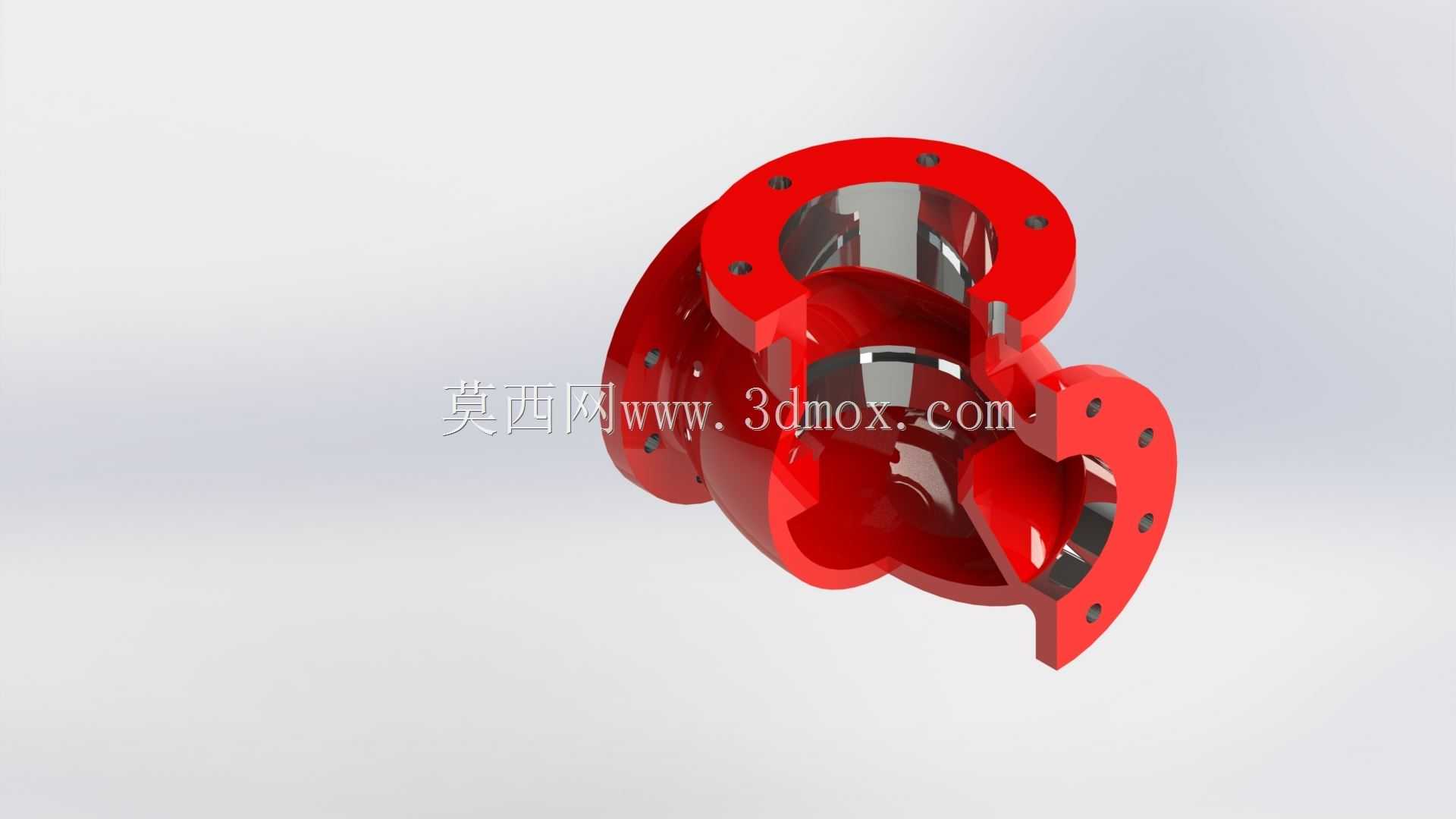

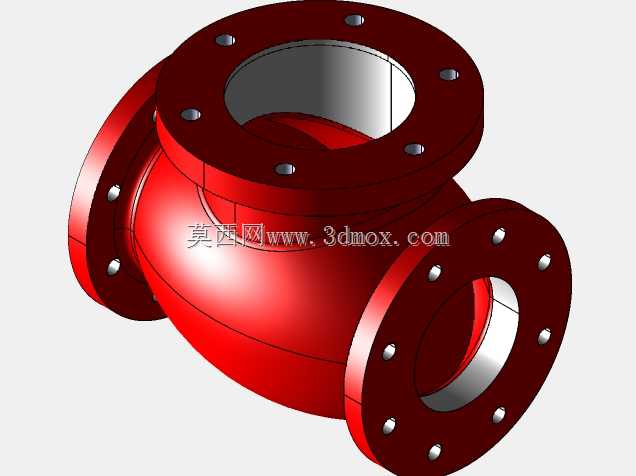

该阀体作为截止阀的核心承压壳体部件，主要应用于石油化工、市政给排水、热力管网、工业流体输送等场景的管路系统中，承担着容纳启闭件、连通管路介质、承受管路压力载荷的核心作用，是决定截止阀密封性能、承压能力与使用寿命的基础构件。从实际使用场景来看，这类带法兰连接结构的截止阀阀体，适配中高压工况下的管路安装需求，可输送水、蒸汽、油品及弱腐蚀性化工介质，通过与阀瓣、阀杆、密封填料组件配合，实现管路介质的截断与流量调节功能，相比螺纹连接阀体，法兰连接形式的密封可靠性更强，拆装维护更为便捷，适配大管径、高压力的管路布设场景。从产品功能特性来看，该阀体采用三通式腔体结构，两端为同轴的管路连接法兰，上部为阀杆装配的法兰端，三个连接端均设计有均匀分布的螺栓孔，用于安装时穿设螺栓实现与相邻管路、阀盖组件的紧固连接；内部流道采用平滑过渡的曲面设计，尽可能降低介质流经阀腔时的阻力损失，减少介质湍流对阀体内壁的冲蚀，同时在阀座安装位置设计有精准的定位止口，保证阀瓣闭合时能够与阀座精准贴合，实现可靠密封；阀体侧壁设计有对应的止动块结构，用于限制阀瓣的启闭行程，避免阀瓣开启过度脱离密封区域或闭合过量挤压损坏密封面。从设计思路来看，该阀体采用等强度壁厚设计思路，根据不同位置的承压载荷分布调整壳体壁厚，在法兰与腔体过渡位置设计有圆弧过渡结构，避免应力集中导致的承压失效，内部流道的曲面走向充分考虑介质流动特性，在保证结构强度的前提下尽可能压缩流道阻力，同时兼顾铸造工艺的成型需求，避免出现壁厚突变、尖角结构导致的铸造缺陷。从安装边界来看，阀体两端法兰的密封面采用突面结构，适配通用的法兰密封垫片，法兰螺栓孔的分布尺寸符合对应压力等级的管路法兰标准，上部阀盖连接法兰的尺寸与通用截止阀阀盖组件适配，安装时只需保证两端法兰与管路法兰同轴对齐，穿设对应规格的螺栓并按对角顺序紧固即可完成装配，阀体的整体外形尺寸适配同通径截止阀的安装空间要求，无需额外调整管路布设间距即可直接替换同规格的老旧阀体部件。
