鼓风机下部支撑壳体结构设计

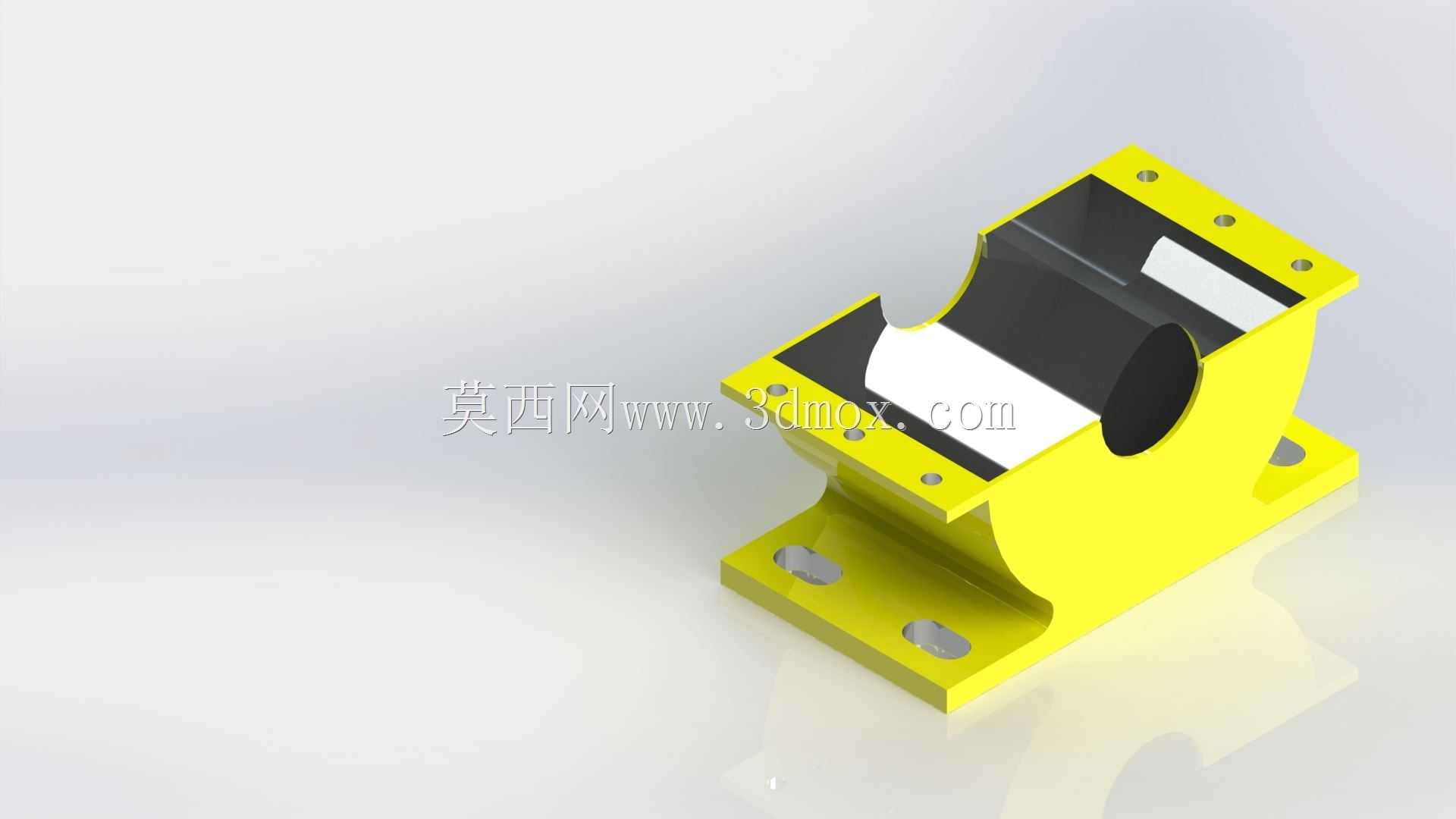

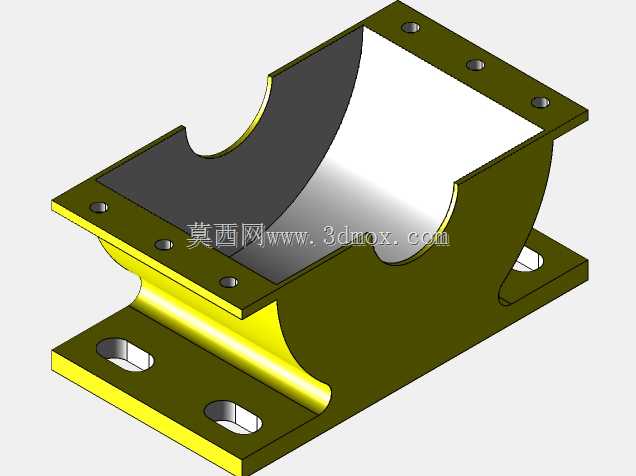

这款下部鼓风机壳体是通风送风系统中的核心承载构件，主要应用在工业厂房通风换气、生产设备鼓风送风、环保除尘系统引风、物料气力输送供风等场景中，作为鼓风机组的下部支撑与流道约束部件，承担着承托上部风轮与驱动组件、规整气流进出路径、隔绝运转振动传递、保障机组安装稳定性的关键作用。在实际设备运行过程中，该壳体既要承受上部驱动电机、风轮组件的静载荷，也要缓冲风机启停、转速波动带来的动载荷，同时还要引导气流沿预设流道平稳进入风轮腔室，避免气流紊流带来的额外风噪与效率损耗。从设计思路来看，这款壳体采用一体化折弯焊接的成型思路，主体流道部分采用半圆弧包容结构，完美匹配离心风轮的外圆轮廓，最大限度压缩无效流道空间，减少气流在腔体内的乱流反射；下部延伸出带安装腰孔的支撑底座，通过折弯加强筋提升底座的抗弯抗扭性能，避免长期承重出现底座变形导致的风轮擦碰故障；上部法兰边均匀布置安装孔位，用于和上部蜗壳端盖紧密贴合，保证腔体的密封性，减少风压泄漏损失。在安装边界设计上，底座的腰型安装孔预留了足够的装配调整余量，可适配现场安装基础的小幅位置偏差，降低现场安装的对位难度；上部法兰的孔位采用对称等距排布，可兼容同规格不同批次的上部端盖配件，提升部件的通用互换性；壳体整体的外形尺寸经过紧凑化优化，在满足内部风轮运转安全间隙的前提下，尽可能压缩整体占用空间，适配狭小空间内的机组集成安装需求。结构细节上，壳体的折弯转角处均做了圆弧过渡处理，既可以减少折弯处的应力集中，提升壳体整体的结构强度，也能避免尖角带来的安装划伤风险；腔体内部的贴合面做了平整度处理，保证和端盖装配后没有明显缝隙，减少风压泄漏；表面采用醒目的黄色涂装，既符合工业设备的安全警示配色要求，也能提升壳体的防锈耐腐蚀能力，延长在多粉尘、潮湿工业环境下的使用寿命。在实际装配场景中，该壳体可直接固定在混凝土基础或者机组钢架底座上，上部对接风轮、电机组件后即可组成完整的鼓风单元，无需额外制作适配支架，大幅降低现场组装的工作量，同时规整的流道设计可以有效提升风机的运行效率，降低运转过程中的振动与噪音，适配长期连续运转的工业使用需求。
