ABS片剂冲压设备用三角加强支撑构件

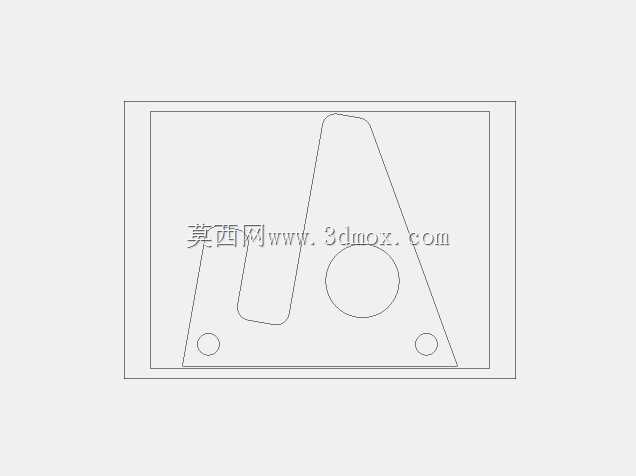

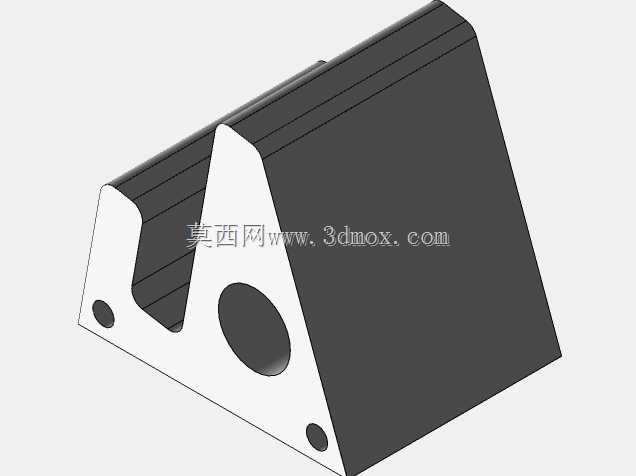

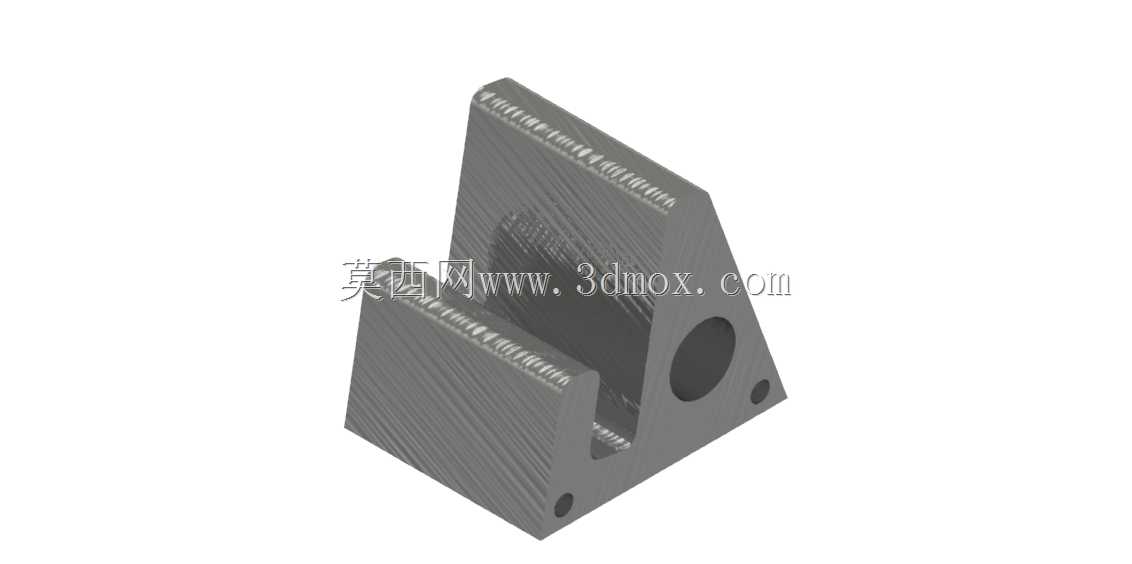

该支撑构件主要应用于小型ABS片剂冲压成型设备的内部机架支撑场景，作为设备核心冲压工位的侧部承载固定件，承担冲压作业过程中产生的侧向冲击力与部件承重载荷，避免冲压工位在连续作业时出现位置偏移、结构形变等问题，保障片剂冲压的尺寸精度与设备运行稳定性。在实际设备运行中，该构件一端通过底部安装孔固定在设备的水平基座台面上，另一端通过上部的卡槽结构承托冲压模组的侧部导向组件，侧面的大尺寸通孔用于穿设设备的传动转轴，边角的小孔则用于安装定位销与辅助固定螺栓，实现多维度的部件连接与载荷传递，同时三角加强的结构形式可以将竖直方向的承重载荷分散传递到水平基座，有效降低连接部位的应力集中风险。设计过程中优先考虑了冲压工况下的抗形变需求，整体采用直角三角的加强构型，在两个垂直的连接面之间设置整面的三角加强筋，筋板与两个连接面采用大圆角过渡处理，避免直角连接处的应力断裂风险；两个连接面均设置了内凹的卡槽结构，卡槽内侧预留了均匀的防滑齿纹，增大与被支撑部件接触时的摩擦力，防止部件受振动出现滑移；侧面的转轴通孔采用高精度的同轴度设计，孔位边缘做了倒角处理，方便转轴穿设安装的同时减少孔边的应力集中，三个边角的安装小孔位置经过受力仿真校核，均布置在载荷传递的最优路径上，保证螺栓锁紧后受力均匀不会出现局部压溃。从安装边界来看，该构件整体为紧凑型直角构型，竖直方向高度适配小型台式冲压设备的内部安装空间，水平方向的进深尺寸不会超出设备基座的安装范围，底部安装孔的孔距匹配常规小型设备基座的通用安装孔位，上部卡槽的宽度与深度适配常用的冲压导向组件安装尺寸，侧面转轴通孔的中心高度与设备传动系统的转轴高度完全对齐，不需要额外加装调整垫块即可完成装配，安装时仅需通过螺栓与定位销即可完成固定，不需要复杂的调校工序，能够有效缩短设备的装配与后期维护更换的耗时，同时构件的外露边缘均做了去毛刺倒角处理，避免装配作业时划伤操作人员，整体结构兼顾了承载强度、安装便利性与使用安全性，完全适配小型ABS片剂冲压设备的连续作业工况需求。
