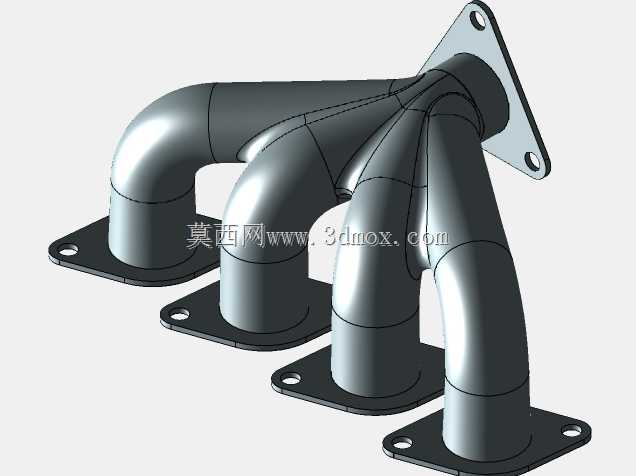

四缸发动机排气歧管结构设计

该结构为直列四缸内燃机配套的排气歧管，主要应用于小排量乘用车、非道路通用动力机械的发动机排气系统中，承担着将四个气缸燃烧后产生的高温高压废气有序汇集、引导至排气后处理装置的核心作用，是发动机进排气系统中直接影响排气效率、泵气损失与动力输出表现的关键零部件。在实际装车场景中，该部件安装于发动机缸盖的排气侧，工作环境长期处于600-900摄氏度的高温区间，同时需要承受排气脉冲带来的交变压力冲击，因此结构设计上充分考量了热形变补偿与流道顺滑性的平衡。从设计思路来看，该歧管采用四合一等长渐变汇流结构，四个独立进气接口分别对应发动机四个气缸的排气口，每个进气端都设置了带双安装孔的平法兰结构，法兰密封面经过平面度适配设计，可配合金属密封垫片实现与缸盖排气端面的紧密贴合，避免高温废气泄漏；四个流道采用大曲率半径的平滑弯管设计，尽可能减少管路弯折带来的排气阻力，避免不同气缸的排气脉冲在管路内形成相互干涉，有效降低排气背压，提升发动机的充气效率。汇流端设置了三角形安装法兰，通过三个均布的螺栓孔与下游的三元催化器或者涡轮增压器进气端连接，安装边界充分适配主流小排量四缸发动机的舱内布局，整体结构紧凑，四个进气法兰的孔位间距严格对应直列四缸缸盖的标准排气口间距，无需额外改动即可完成适配安装。外形上整体采用对称式渐变收窄结构，管路壁厚均匀，既可以保证高温工况下的结构强度，避免长期热循环带来的开裂失效，也能通过均匀的管壁设计实现热量的均匀传导，减少局部热应力集中的问题。流道内壁顺滑无突兀台阶，可让废气排出过程更加顺畅，减少紊流产生的排气噪音，同时平滑的内壁也能降低废气中的颗粒物附着概率，减少长期使用后的管路积碳堵塞风险。
