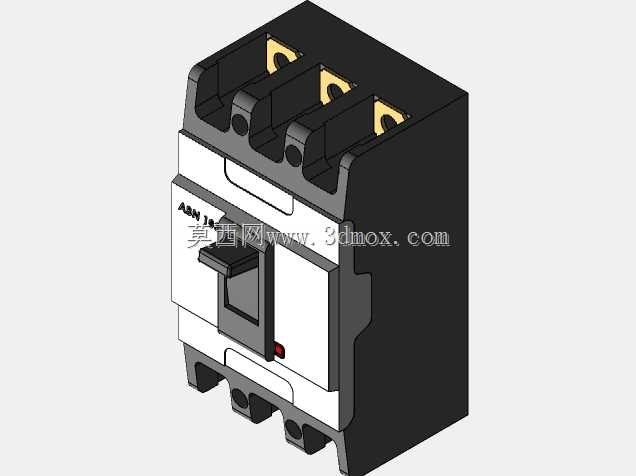

LSIS三极塑壳断路器结构设计

这款三极塑壳断路器主要应用于低压配电系统的末端配电回路与二级配电分支回路，在工业厂房配电、商用建筑配电、民用建筑总进线及大功率设备配电场景中承担核心保护职能，可在回路出现过载、短路、欠压等异常工况时快速切断电路，避免线路过热起火、用电设备烧毁等安全事故，同时也可作为线路的不频繁手动通断开关使用，满足日常运维中回路断电检修的操作需求。产品采用三极一体式结构设计，可同时对接三相交流电路的三根相线，实现三相回路的同步分合与保护，避免单相分断导致的设备缺相运行风险。设计过程中优先考量了配电场景的安全防护需求，外壳采用高强度阻燃工程塑料材质，可承受分断大电流短路时产生的电弧冲击与高温，避免外壳破损引发的触电风险；操作手柄设置清晰的分合位置标识，搭配状态指示红点，运维人员可直观判断断路器的工作状态，减少误操作概率；进出线端采用带固定孔的接线端子结构，适配不同线径的铜芯电缆压接，接线后端子处设置防护挡板，避免裸露带电部分引发的安全隐患。在安装边界设计上，产品采用标准导轨兼容加螺钉固定的双重安装结构，既可以适配常规低压配电柜内的标准安装导轨实现快速卡装，也可以通过底部的固定孔采用螺钉紧固安装，适配不同柜体的安装条件；整体外形采用方正紧凑的块体结构，三相接线端沿顶部等距排布，操作面朝向柜体正面，预留足够的操作空间与接线空间，相邻柜体元器件安装时不会出现干涉，可适配不同规格的低压配电柜、动力配电箱、控制箱的内部安装布局，满足不同容量配电回路的安装需求。内部结构设计上，触头系统采用耐磨损导电材质，搭配快速分断的灭弧结构，可在短路电流出现的毫秒级时间内快速拉断电弧，通过灭弧栅分割冷却电弧，快速熄灭电弧，提升断路器的分断能力与使用寿命，脱扣机构采用热磁脱扣原理，过载时通过双金属片受热弯曲触发脱扣，短路时通过电磁机构瞬时触发脱扣，可精准匹配不同额定电流回路的保护阈值，兼顾过载长延时保护与短路瞬时保护的双重需求，保障配电系统的运行稳定性。
