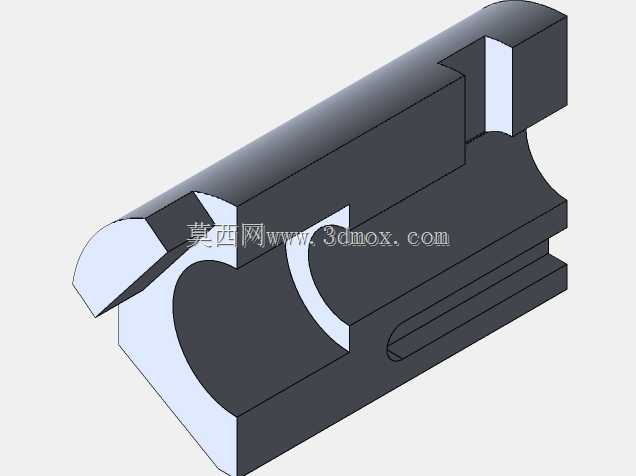

CSWA练习用剖切式液压缸结构

这款剖切展示的液压缸结构，是液压传动系统中负责将液压能转换为直线往复机械能的核心执行元件，广泛应用在工程机械的作业动作驱动、工业生产设备的工装夹紧进给、土工施工装备的推压支撑、机床部件的直线位移驱动等场景中，能够在系统压力油的作用下输出稳定的推拉力，完成负载的推移、顶升、夹紧、定位等作业需求，相比机械传动、气动传动的执行结构，液压缸具备输出力大、运行平稳、可实现无级调速、过载保护简单的优势，能适应重载、高频动作、恶劣工况下的长期作业需求。

从设计思路来看，这款结构采用了半剖的展示形式，将缸筒内部的容腔、活塞配合面、端部密封安装位、侧面导向槽、进出油道的布局都直观呈现出来，整体采用块状集成式的缸体结构，将安装导向结构与缸筒本体做一体化设计，减少了分体装配带来的密封泄漏点，同时在缸体外侧加工出梯形导向安装槽，能够直接与设备的导轨基座配合安装，不需要额外设计复杂的安装支架，大幅压缩了安装所需的空间边界。缸体端部做了圆弧过渡处理，既能够降低应力集中带来的结构开裂风险，也能避免安装调试过程中锐边划伤操作人员或配套密封件。

在功能特性上，这款液压缸为单杆双作用结构，可通过压力油的进出方向切换实现伸出、缩回两个方向的主动驱动，缸体内部的容腔经过尺寸优化，在保证足够输出推力的前提下控制了整体外形尺寸，缸壁厚度经过强度校核，能够承受额定工作压力下的交变载荷，不会出现鼓胀变形的问题。侧面的导向槽与安装基座配合后，能够限制缸体工作过程中的周向转动，保证活塞杆输出动作的直线度，避免偏载带来的密封件偏磨、活塞杆拉伤等问题，延长元件的整体使用寿命。设计过程中预留了密封件的安装槽位，可根据实际使用的工作介质、环境温度选择适配的密封材质，满足不同工况的使用需求，同时支持通过调整结构参数、更换缸体材料来适配不同的工作压力与负载要求，适配不同设备的安装空间与性能需求。
