十吨级液压驱动卷材开卷设备结构设计

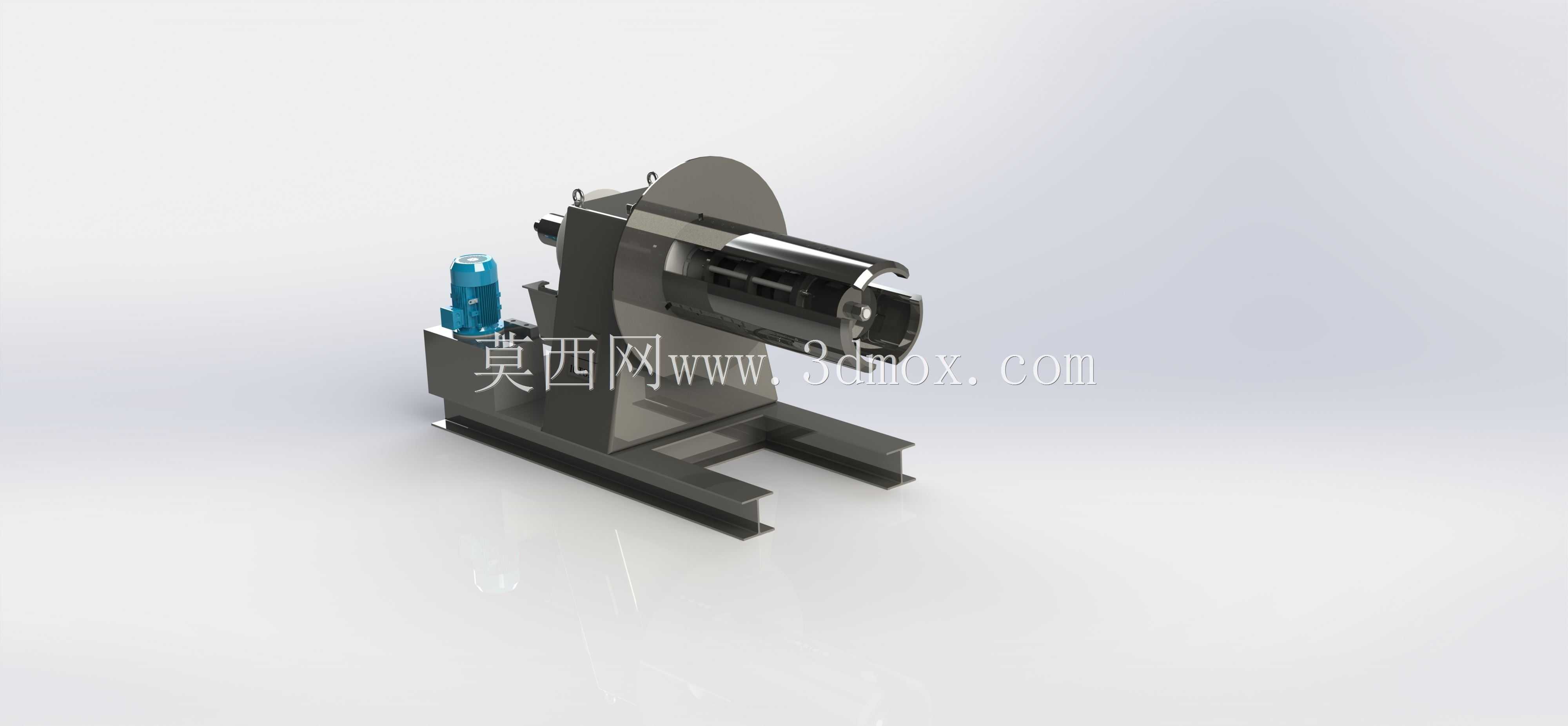

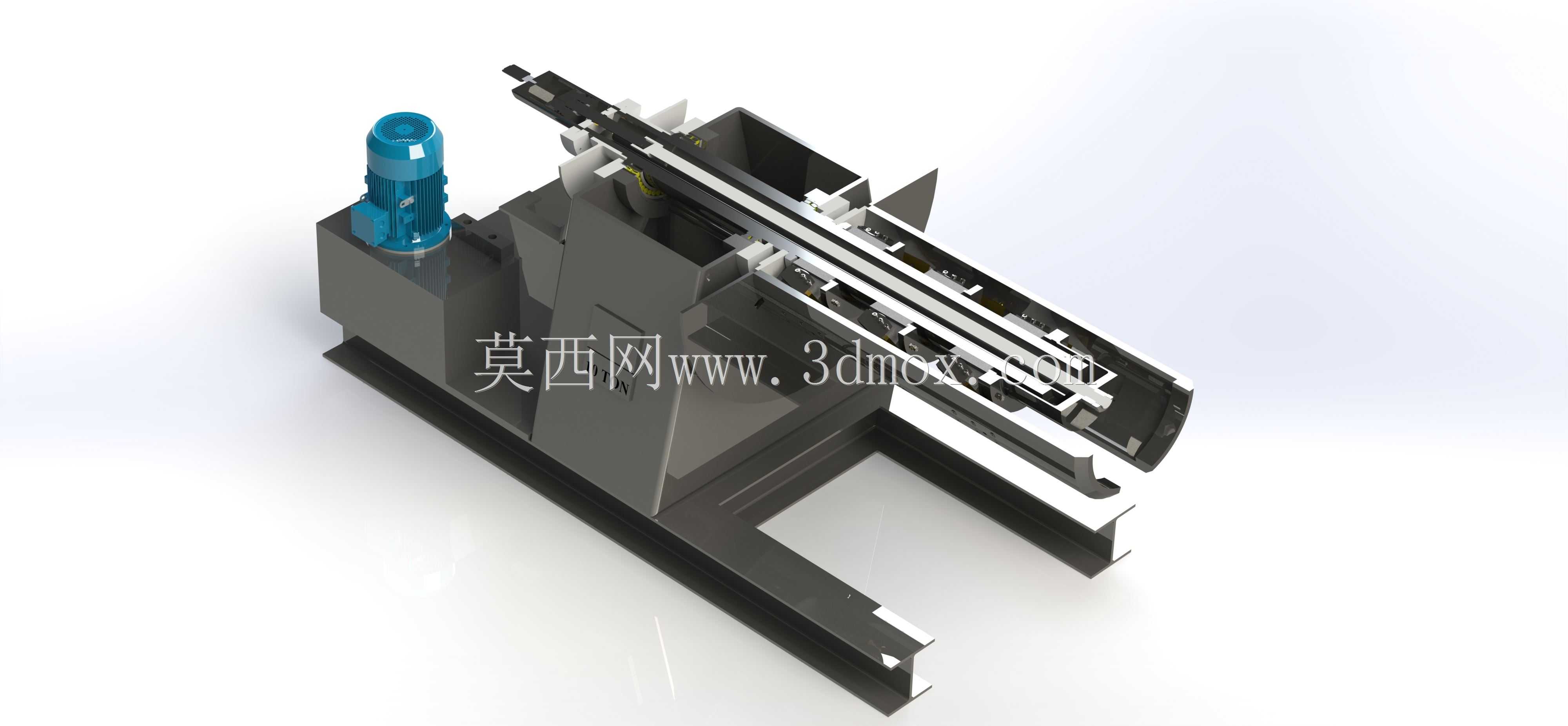

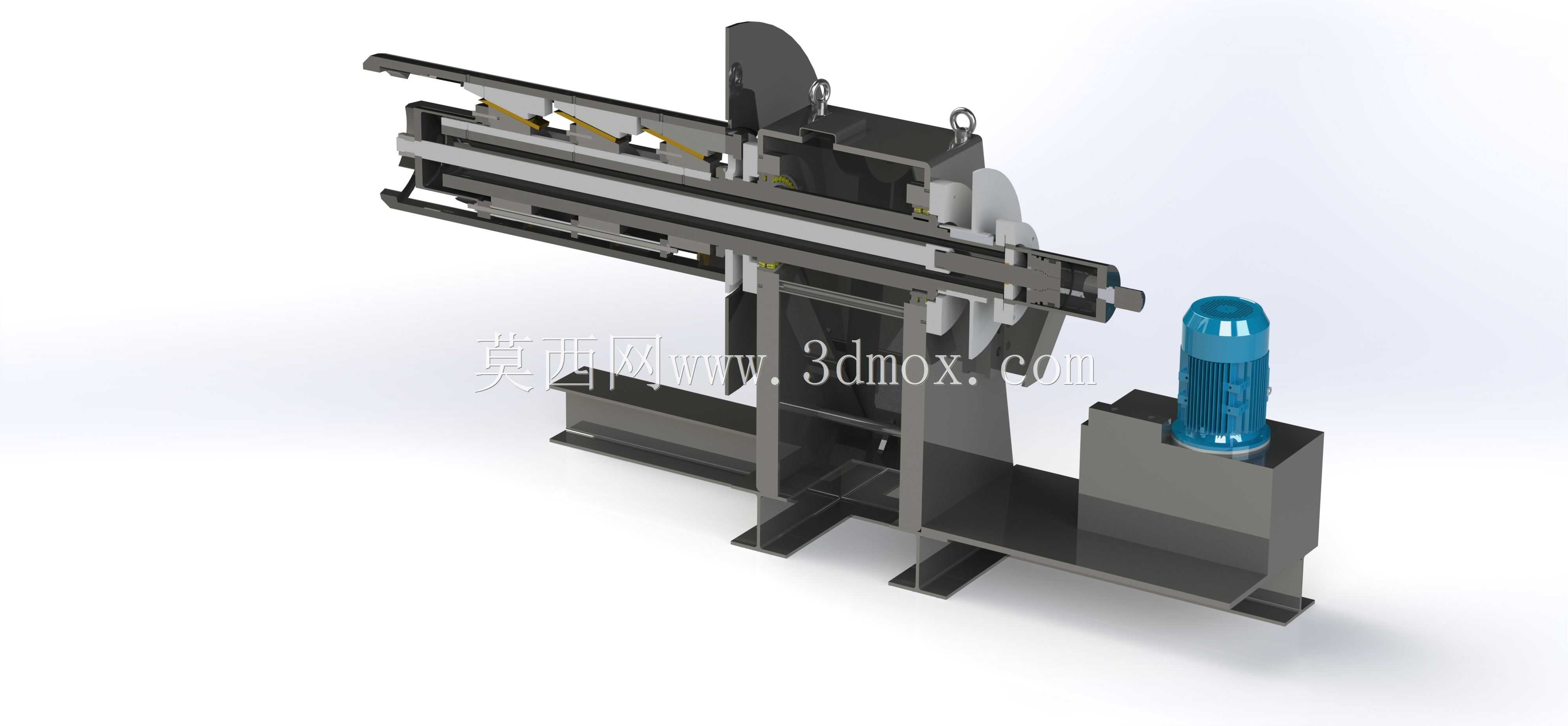

这款十吨级液压开卷设备，主要面向金属卷材深加工、钣金成型、钢材配送等工业生产场景，是卷材开平、纵剪、冲压、辊压成型生产线前端的核心配套设备，承担大吨位钢卷、铝卷等金属卷材的承托、涨紧、放卷作业，可适配宽度在1500mm以内、内径508mm至610mm区间、外径不超过1800mm的常规工业卷材，解决大重量卷材上料后无法平稳有序放料的生产痛点，替代传统人工配合简易支架的低效放卷模式，大幅降低卷材放卷过程中的散卷、跑偏、材料刮损风险。设备整体采用卧式悬臂主轴结构，底部为一体式焊接型钢底座，底座预留了与生产线地基连接的螺栓安装孔位，整体安装占地长度约2800mm、宽度约1600mm，安装时需保证底座上平面水平度误差不超过0.5mm/m，避免主轴长期偏载出现变形问题。核心涨紧机构采用四棱锥同步涨缩结构，配合液压驱动的涨紧油缸，可实现对卷材内圈的同步撑紧，撑紧力可根据卷材重量、材质特性通过液压系统压力调节，十吨满载工况下撑紧力可稳定保持在8吨以上，完全避免卷材放卷过程中出现相对主轴打滑、松脱的问题。设备侧部集成的液压站采用阀组集成式设计，将涨紧油缸控制、主轴制动控制、压辊动作控制的阀组统一整合，减少管路连接的泄漏点，同时配套独立的风冷散热单元，可满足生产线连续24小时不间断作业的油温控制需求，避免长期高温作业导致液压密封件老化失效。主轴端部配套的液压驱动压料臂，可在卷材上料完成后第一时间压住卷材外圈端头，配合主轴点动实现卷材端头的平稳引出，避免开卷初始阶段端头弹开造成安全隐患或材料变形。设备的设计过程中充分考虑了生产线的适配性，主轴的安装高度可根据后续生产线的进料高度做定制化调整，底座的安装孔位也预留了±50mm的调节余量，可适配多数常规卷材加工生产线的对接需求，同时整体结构做了有限元受力校核，在满载十吨卷材的工况下，主轴的最大挠度变形量控制在0.2mm以内，保证长期重载作业下的结构稳定性。设备的传动侧配套了气动碟式制动机构，可根据后续生产线的进料速度实时调节制动力矩，实现放卷速度与生产线进料速度的同步匹配，避免放卷速度过快导致卷材松垮下垂，或是速度过慢导致材料被拉扯变形。
