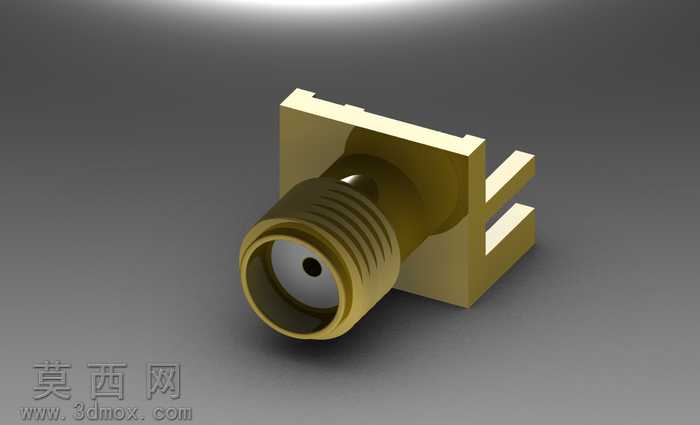

板端卧式SMA射频同轴连接器三维建模

本作品为板端卧式SMA射频同轴连接器的三维建模成果，建模过程依托三维参数化设计思路，先梳理连接器的功能结构拆分逻辑，将整体拆分为外导体金属基座、内导体接触件、介质绝缘支撑、PCB焊接插脚四个核心功能模块，以保证建模过程的结构准确性与可编辑性。建模阶段优先绘制基准参考平面，定位连接器的安装法兰面、插针同轴轴线、PCB焊接引脚的定位尺寸，外导体部分先通过旋转特征构建带标准螺纹的接口段，再通过拉伸切除构建法兰安装位与卧式插脚的让位结构，严格匹配SMA接口的通用啮合尺寸，保证接口的通用性；内导体接触件采用旋转特征构建插孔结构，预留与公头插针的配合间隙，介质绝缘支撑部分通过拉伸与同轴配合约束，定位在内导体与外导体之间，保证三者的同轴度公差符合射频传输的结构要求。材质渲染阶段，外导体与焊接插脚部分赋予镀金铜合金材质，调整金属粗糙度参数模拟真实机加工后的哑光金属质感，还原接插件表面的细微机加工纹理；介质绝缘部分赋予聚四氟乙烯材质，调整半透明哑光塑料的材质参数，区分金属与非金属部件的视觉差异；整体渲染采用柔光顶光配合侧方补光，突出连接器的螺纹细节、法兰安装面的平面特征与插脚的结构形态，清晰呈现各部件的装配关系。结构设计上充分考虑板端贴装的实际使用场景，卧式插脚的间距、伸出长度均匹配常规PCB板的焊接孔位尺寸，法兰底座的厚度与定位边设计满足回流焊过程中的结构定位需求，接口内部的台阶结构设计可保证公头对接时的轴向定位精度，避免射频信号传输过程中因配合间隙产生的驻波异常。整个建模过程严格遵循射频连接器的实际生产尺寸逻辑，所有特征均采用参数化驱动，可根据不同的板厚、插脚长度需求快速调整对应尺寸，适配不同的电路设计场景，模型的装配约束完全还原实际产品的装配顺序，可直接用于结构验证、装配模拟与产品展示场景。
