双联美式110V工业电源插座结构设计

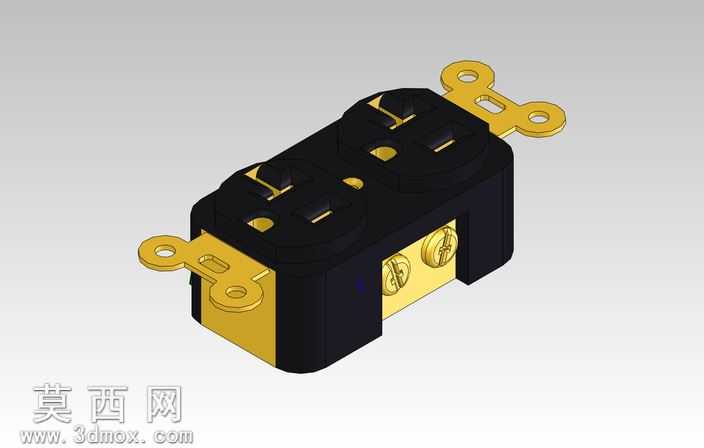

本作品为双联结构的110V嵌入式电源插座三维建模成果，建模过程严格遵循美式NEMA 5-15插座的行业尺寸规范，对产品的每一处结构细节进行了1:1精准还原。建模阶段首先通过基准面定位确定插座整体的长宽高尺寸，以插座绝缘主体的中心为原点建立坐标系，依次绘制主体外壳、载流铜件、安装固定耳、接线端子的截面草图，通过拉伸、切除、倒角、圆角等基础特征命令构建基础实体，再对插套的夹持弹片结构、接线端子的螺丝锁紧结构、安装耳的定位孔与挂装孔结构进行细节特征刻画，确保各部件之间的装配间隙符合实际生产的公差要求。材质渲染阶段针对不同部件的物理属性进行了材质参数调试：绝缘主体部分采用黑色酚醛树脂材质，调整漫反射颜色为哑光纯黑，设置较低的反光度与较高的粗糙度，还原电木材质耐高温、绝缘、表面无明显反光的质感；载流铜件与安装固定耳部分采用黄铜合金材质，调整金属度参数至0.9以上，设置适中的粗糙度与反射强度，还原铜件表面经过钝化处理后的半亮金属质感，同时对铜件表面的轻微拉丝纹理进行了法线贴图映射，提升材质真实感；接线锁紧螺丝采用镀镍钢材材质，设置更高的反光度与冷色调金属反射，区分黄铜部件的暖金色调。结构设计上采用双位并联布局，可同时为两个110V美式插头提供供电接口，两侧延伸的安装固定耳预留了标准尺寸的安装孔位，可直接适配美式标准接线盒的安装间距，背部的接线端子采用螺丝锁紧式结构，可牢固夹持不同线径的铜芯导线，插套内部设计有对称的弧形夹持弹片，能够保证插头插脚插入后具备足够的接触压力，降低接触电阻避免发热问题。整体建模过程中对所有配合面进行了干涉检查，确保绝缘外壳与内部铜件、锁紧螺丝之间不存在结构干涉，模型可直接用于产品结构验证、装配工艺演示以及3D打印手板制作，完整还原了工业级电源插座的结构特点与材质表现。
