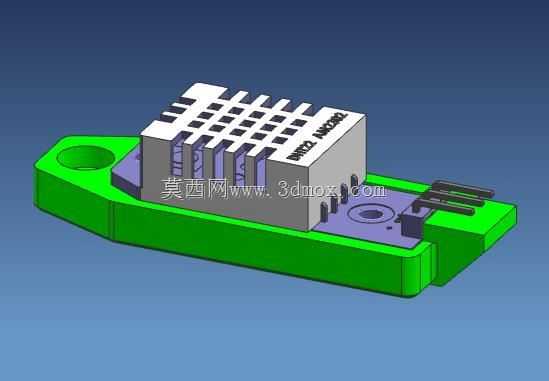

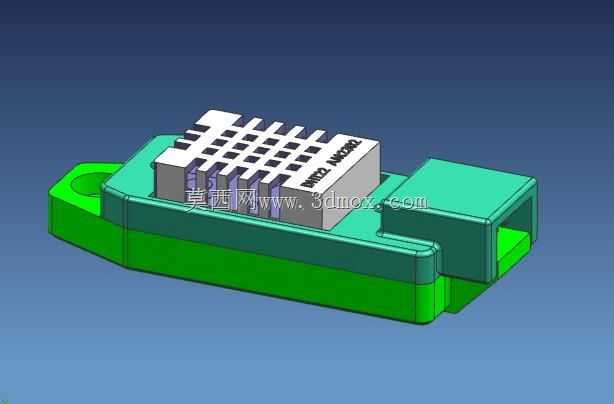

DHT22温湿度传感器外壳结构设计

这款DHT22温湿度传感器的结构设计，主要面向民用环境监测、工业小型工位温湿度采集、智能家居传感节点、农业小范围棚室温湿度检测等多类应用场景，作为集成了温湿度感测元件的一体式封装结构，它的核心用途是为内部的感测芯片、信号处理电路提供可靠的物理防护，同时保障空气流通以确保温湿度检测的精度，避免外部粉尘、轻微溅水、日常磕碰对内部精密感测元件造成损伤。

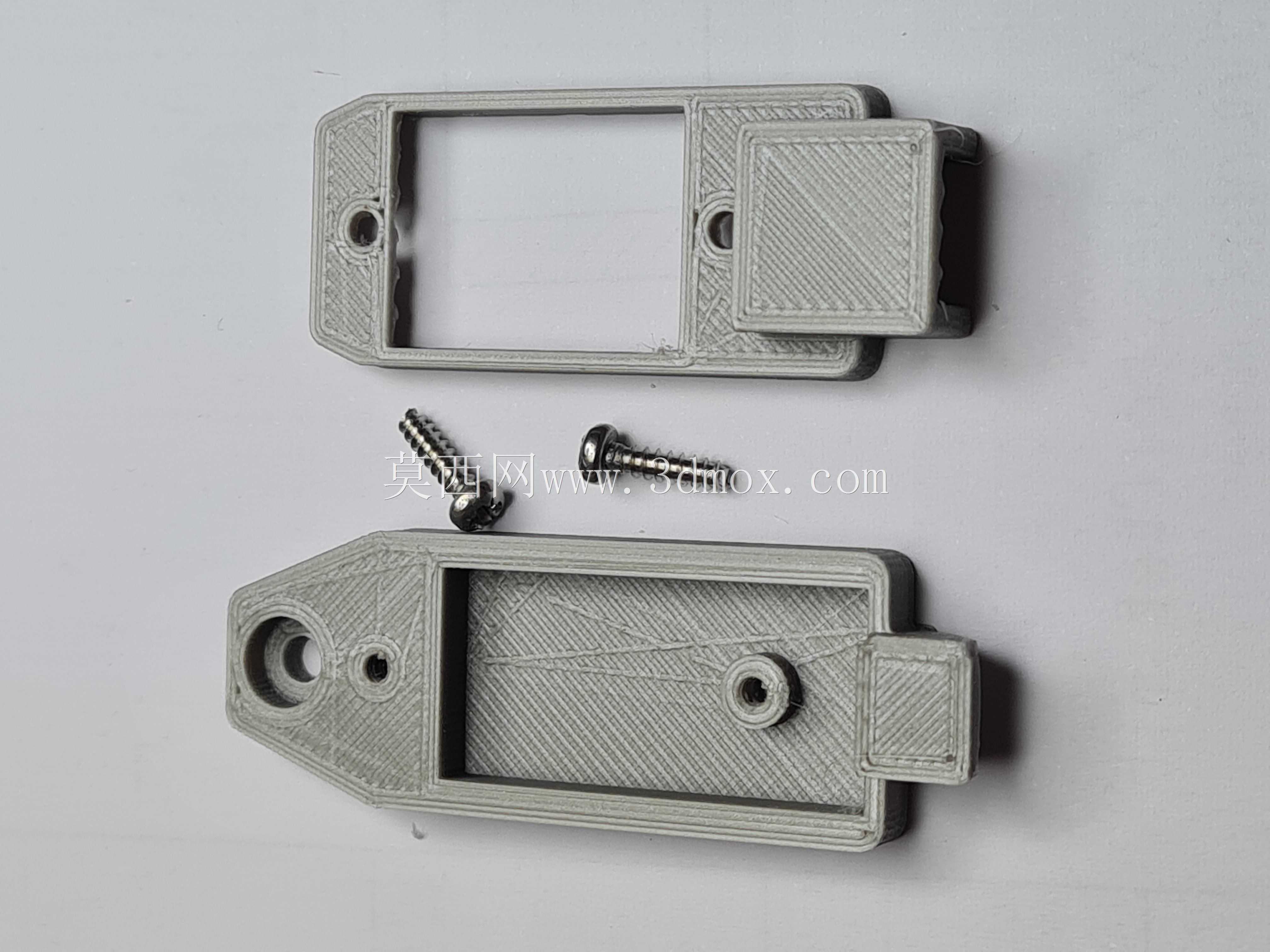

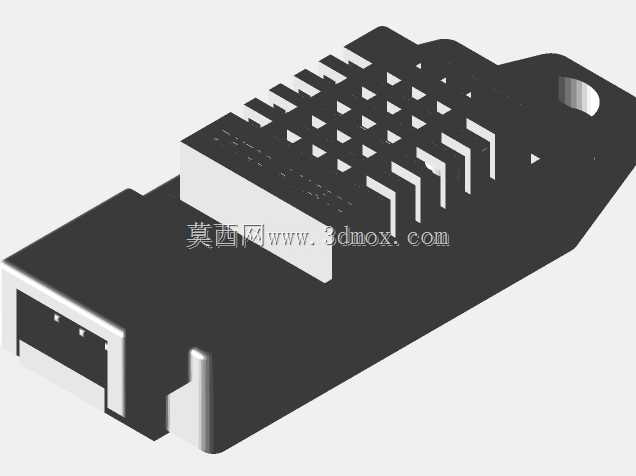

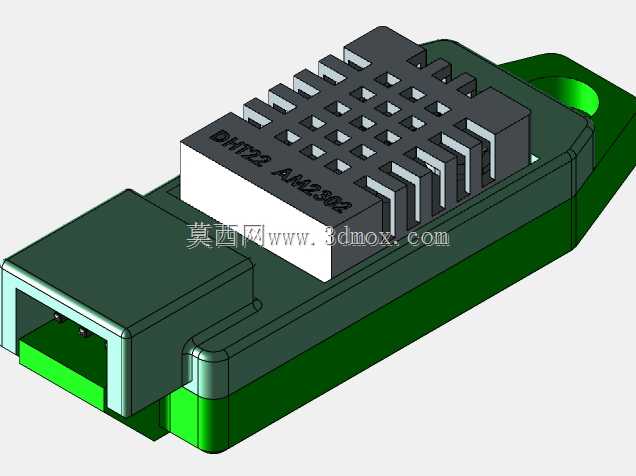

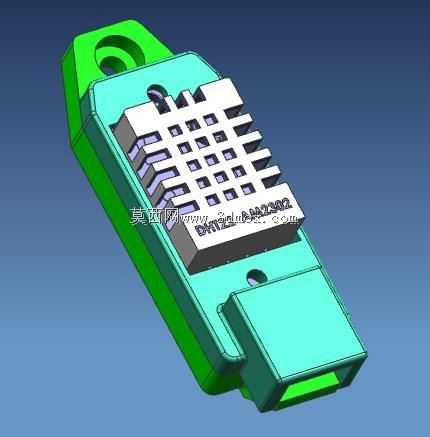

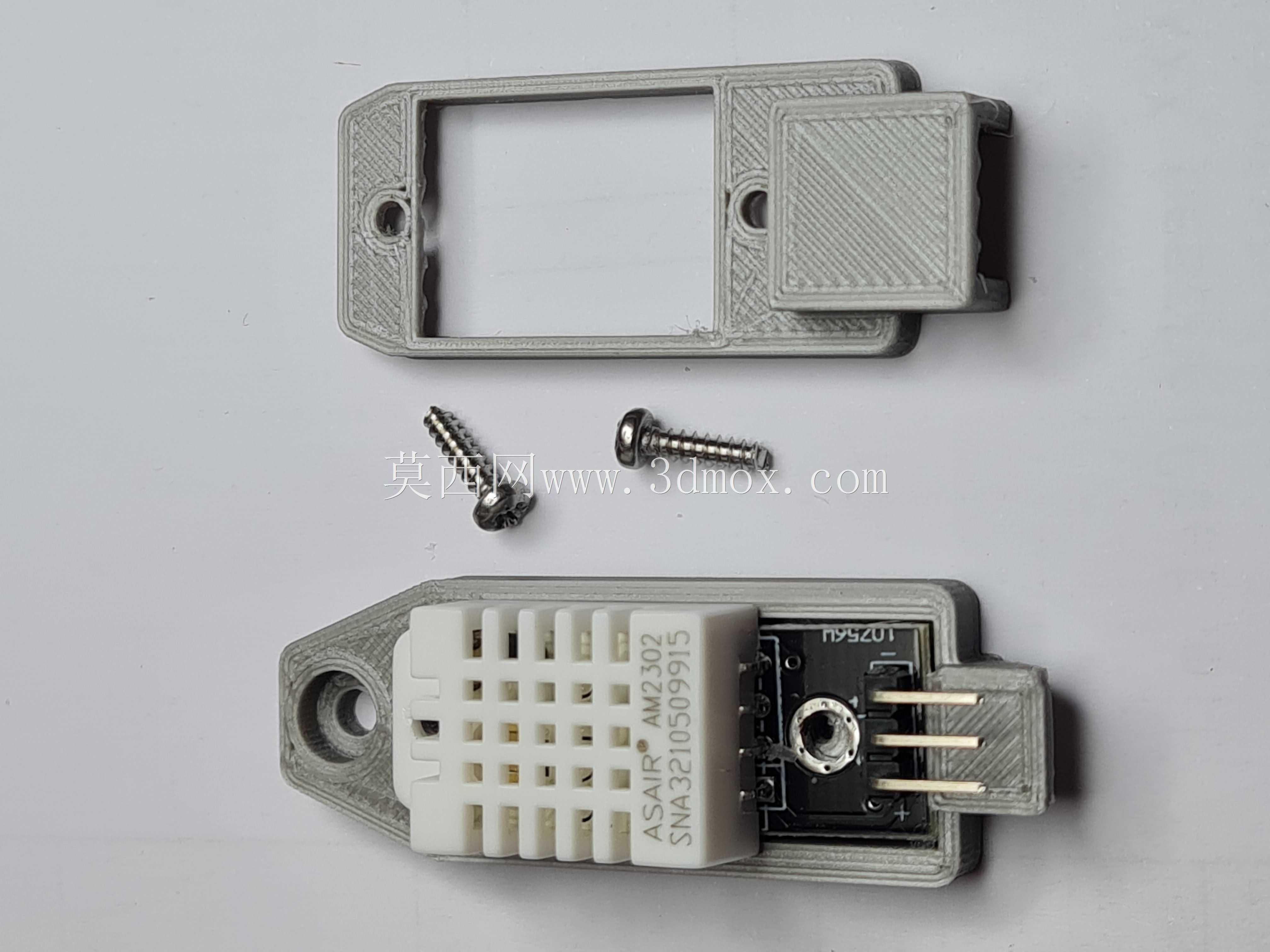

从功能特性来看，该结构采用上下扣合的分体式壳体设计，上部的栅格镂空区域是专门预留的感测窗口，栅格的排布密度经过考量，既能够阻挡大颗粒杂物直接接触内部感测元件，又能保证空气顺畅流通，让感测元件可以快速捕捉环境温湿度的变化，降低检测滞后性；壳体顶端设计了带通孔的挂装结构，可通过螺丝、扎带直接固定在墙面、设备机架、棚架等安装面上，无需额外设计安装支架，适配多种简易安装需求；下部预留了标准的接插接口空间，可直接插接配套的排针与连接线，方便用户快速完成接线部署，减少现场装配的工序。

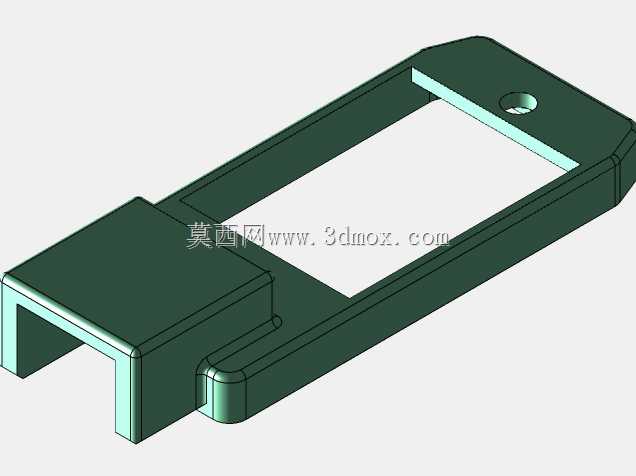

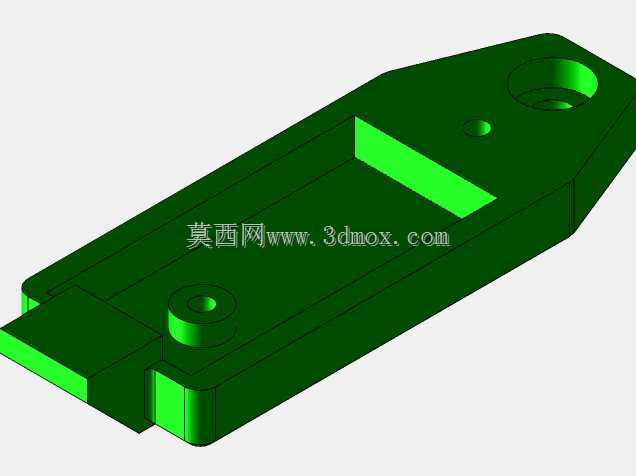

在设计思路上，整体结构优先考虑装配便捷性与防护实用性，壳体的卡扣结构做了圆角过渡处理，既保证扣合后的连接强度，又避免装配时出现应力集中导致壳体开裂；外壳的壁厚做了均匀化处理，适配常规注塑加工工艺，减少生产过程中的缩水、翘曲风险；感测区域的栅格做了等距排布，在保证结构强度的前提下最大化通风面积，同时栅格边缘做了倒角处理，避免生产、装配过程中出现毛刺划伤操作人员。

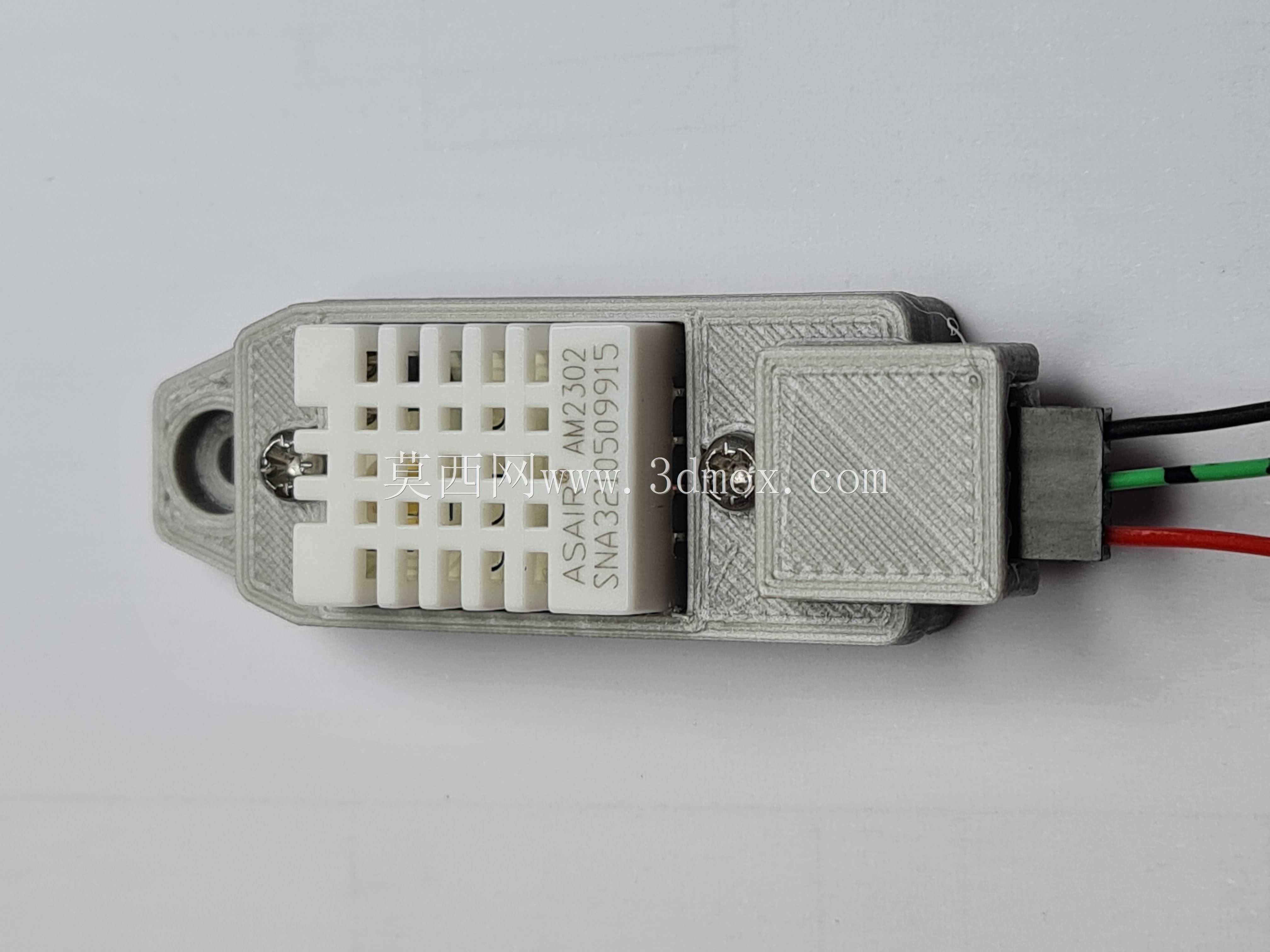

从安装边界来看，整体结构为小型长条状形态，整体占用空间极小，横向宽度适配常规的2.54mm间距接插件尺寸，安装时仅需要预留对应挂装孔位的固定空间，接插端预留了足够的接线操作空间，即使在狭小的设备电控仓内也能完成安装部署；壳体的外轮廓做了全圆角处理，没有尖锐棱角，在日常运维触碰时不会造成划伤，同时也减少了积灰的死角，长期使用时仅需要简单擦拭即可清理表面浮尘，维护成本极低。
