U型槽式螺旋给料输送设备结构设计

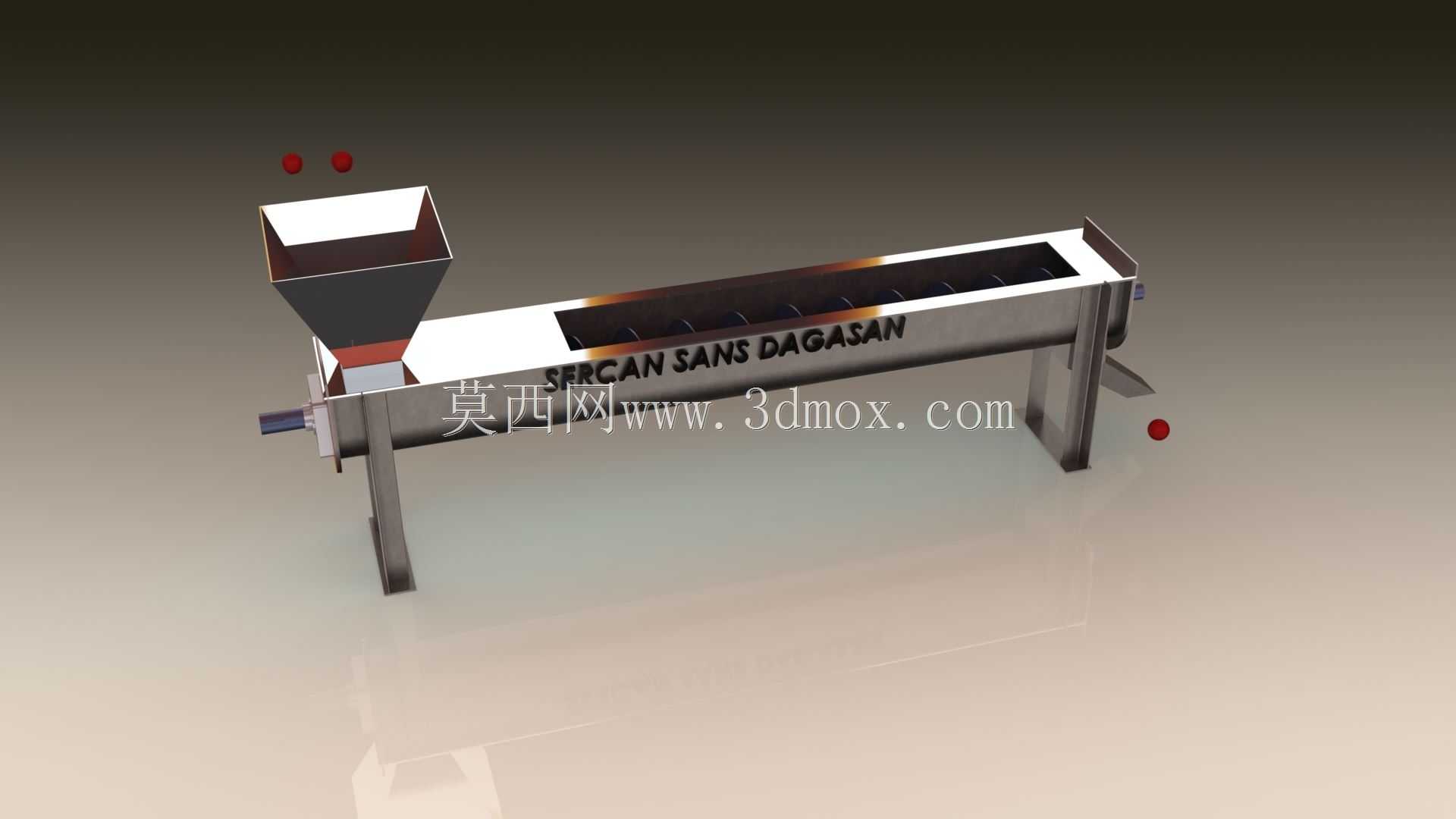

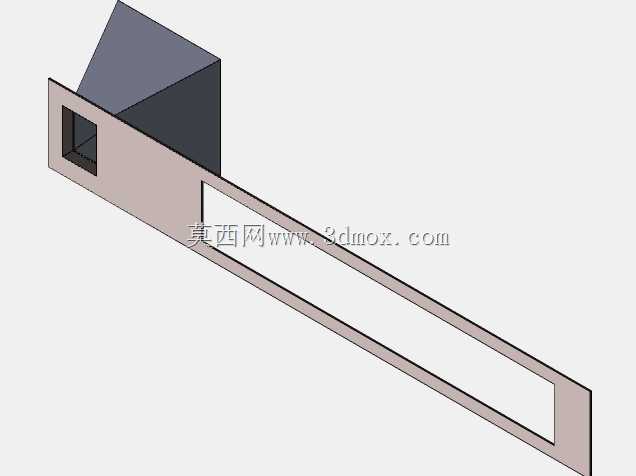

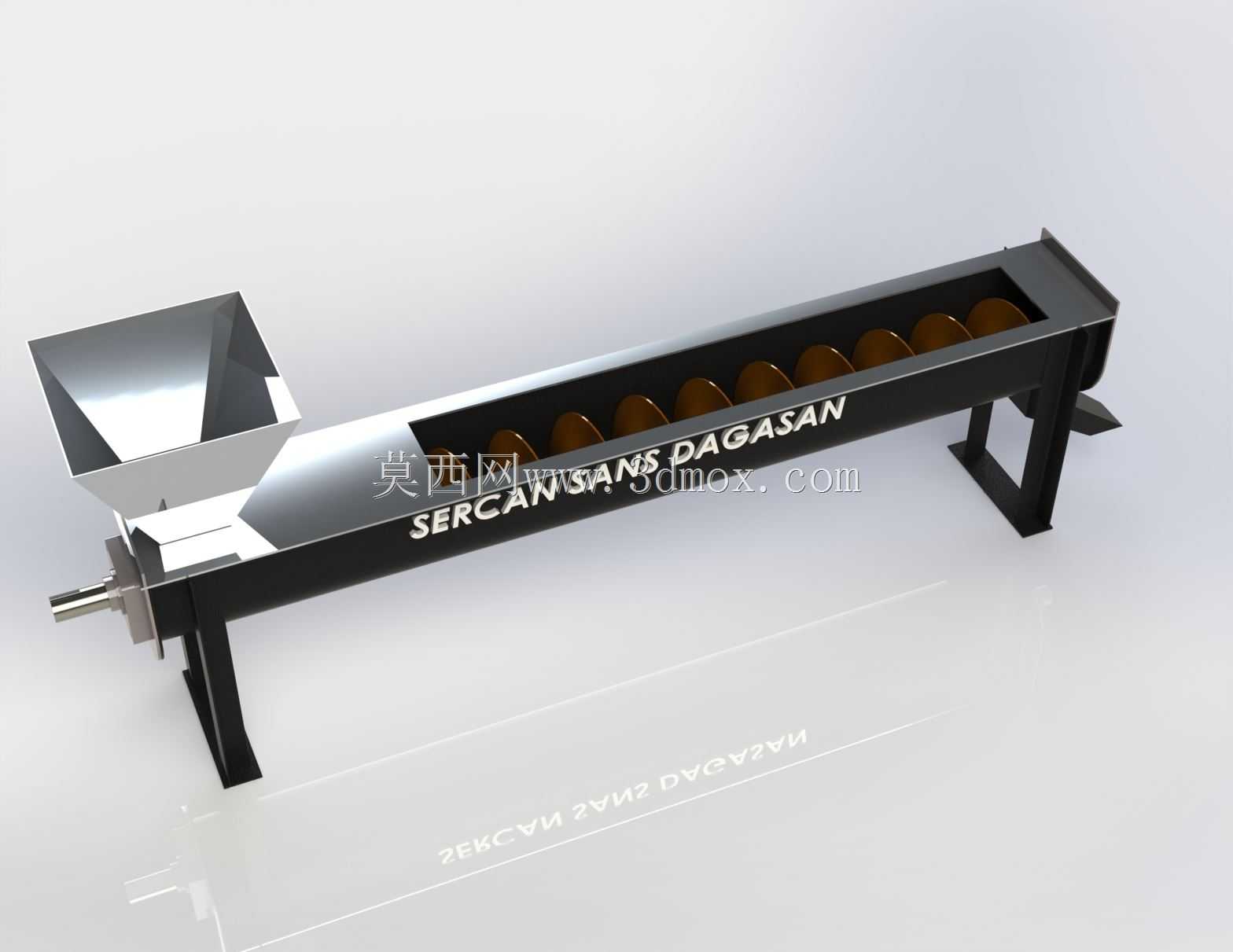

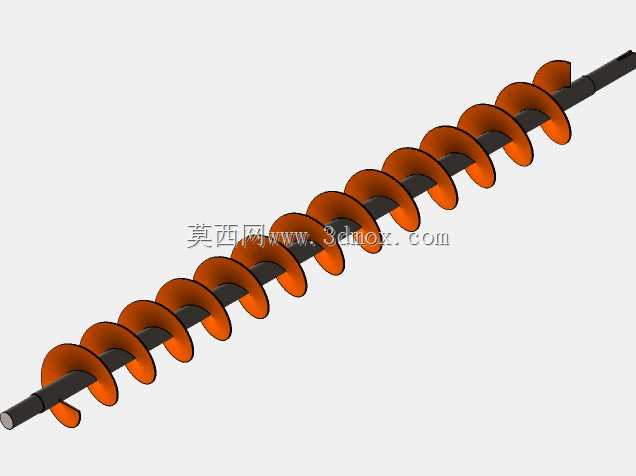

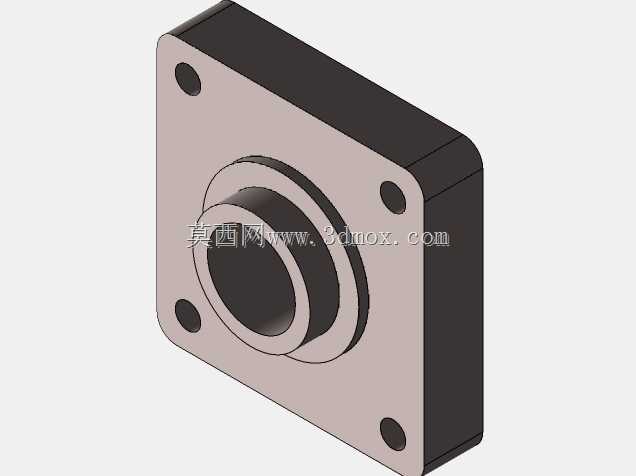

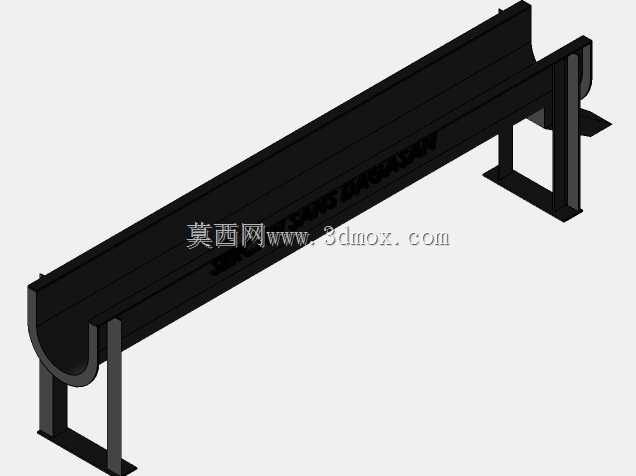

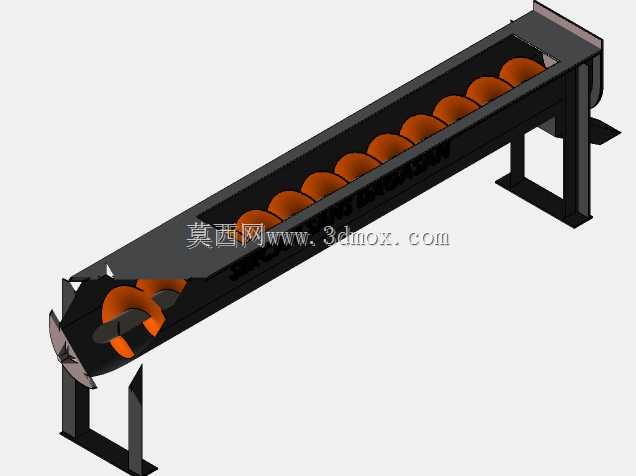

这款U型槽式螺旋输送设备，主要面向散状物料的短距离水平输送工况设计，广泛应用在粮食加工、建材生产、化工粉体输送、饲料加工、污水处理固废转运等生产场景中，可完成颗粒状、粉状、小块状物料的均匀给料与连续输送作业，能够适配从原料仓到加工工位、加工工位到成品出料端的物料转运需求，避免散料在转运过程中出现撒漏、扬尘问题，适配生产车间内紧凑的布局空间。设备整体采用水平布置的长条形U型槽体作为物料承载结构，槽体上方一端设置敞口式受料斗，可直接承接上游设备落下的散状物料，槽体内部同轴布置连续螺旋叶片轴，通过轴端的动力输入带动螺旋叶片旋转，依靠螺旋叶片的轴向推力推动槽内物料沿着槽体向另一端的出料口移动，实现物料的连续输送，槽体底部设置落地式支撑脚架，可直接固定在车间地面或安装平台上，无需额外搭建复杂的支撑架构。在设计思路上，这款设备优先考虑散料输送的顺畅性与设备运行的稳定性，U型槽的内壁弧度与螺旋叶片的外圆轮廓保持均匀的配合间隙，既避免间隙过大残留物料，也防止间隙过小导致叶片与槽壁刮擦产生运行阻力；受料斗采用扩口式斜壁设计，能够引导物料顺利落入螺旋槽起始段，避免物料在受料位置堆积架桥；螺旋叶片采用等螺距连续结构设计，针对常规散料的输送特性匹配合理的螺距参数，保证物料在输送过程中平稳移动，不会出现物料回退、输送量波动的问题；端轴位置设置密封结构，避免细粉状物料从轴端缝隙泄漏，同时适配常规的动力连接方式，可直接匹配减速电机的输出端完成动力传输。从安装边界来看，设备整体为长条形一体化结构，长度方向根据输送距离确定整体尺寸，宽度方向仅需预留槽体两侧的检修操作空间，高度方向受料斗的进料高度可适配上游出料设备的落料位置，支撑脚架的高度可根据实际安装需求做适配调整，出料口位置可根据下游接料设备的位置设置在槽体端部或槽体底部的指定位置，安装时仅需要保证槽体整体水平度，固定支撑脚架即可完成主体安装，后续维护仅需要定期检查螺旋叶片磨损情况、端轴密封状态即可，日常运维难度较低，能够适配多数中小产能生产线的散料连续输送需求，可稳定完成常温状态下无强腐蚀性散料的输送作业，输送过程中可通过调整螺旋转速来精准控制物料输送量，匹配生产线的产能节奏。
