带缓冲弹簧的立式轴箱结构设计

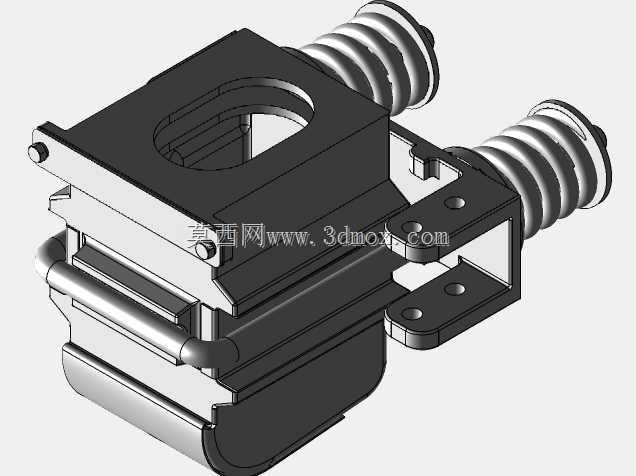

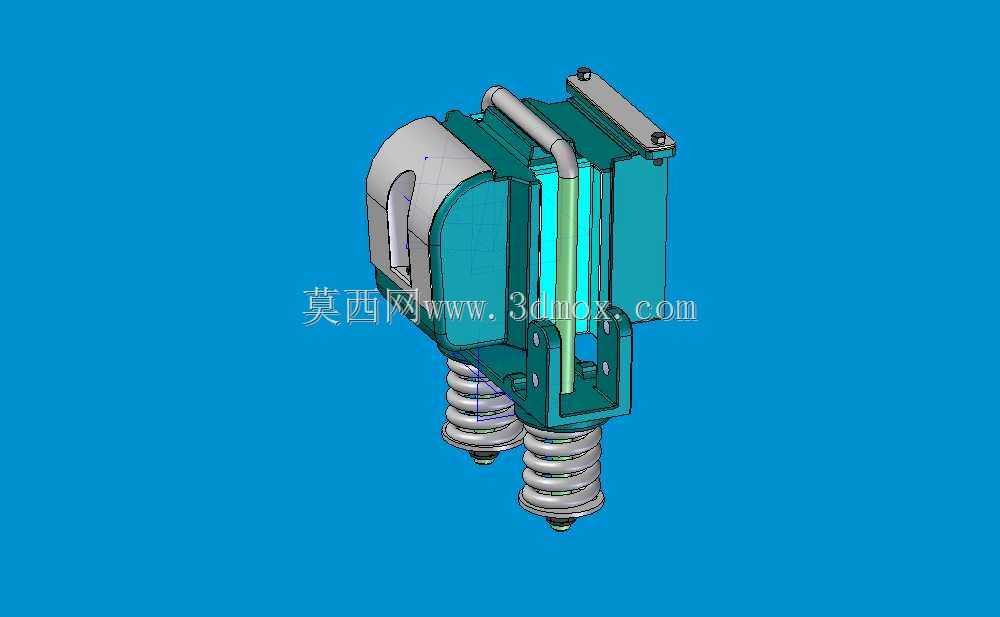

该轴箱结构主要应用于轨道交通走行部、重载工业输送设备的轮轴支撑场景，作为连接轮对与构架的核心承载部件，承担着传递垂向、横向与纵向载荷的关键作用，同时能够缓冲运行过程中产生的冲击振动，保障设备运行的平稳性与可靠性。在实际工况中，这类轴箱需要适配高频往复的载荷变化，既要为转动轴提供稳定的回转支撑定位，又要通过配套的弹性元件过滤路面或轨道带来的颠簸冲击力，避免刚性连接造成的部件疲劳损坏。从功能特性来看，该轴箱采用分体式箱体结构，主体腔体预留了轴件安装与润滑介质存储的空间，侧面设置的管路接口可用于接入润滑或冷却回路，保障内部转动副长期运行的温升处于合理区间；下部对称布置的圆柱螺旋压缩弹簧，能够根据载荷大小产生适配的弹性形变，在垂向形成多级缓冲效果，同时弹簧的安装座与箱体采用一体化定位设计，避免运行过程中弹簧出现偏移脱出的问题。设计过程中，首先围绕承载需求确定了箱体的壁厚与加强筋布局，在腔体转角位置设置圆弧过渡结构，降低应力集中带来的断裂风险；其次针对安装边界做了适配性优化，箱体上部的安装法兰预留了标准螺栓孔位，可直接与上部承载构架完成对接，下部弹簧的安装位置同轴度公差控制在合理范围，保证弹簧受力均匀不会出现偏磨；整体外形采用紧凑的立式布局，在满足内部轴件安装空间的前提下尽可能压缩横向占用尺寸，适配狭小的安装空间需求，安装时仅需完成上部法兰对接、下部弹簧定位以及轴件穿装固定即可完成装配，无需额外复杂的调整工序。箱体外部的防护结构能够阻挡运行过程中飞溅的粉尘、水渍进入腔体内部，延长内部润滑脂的使用寿命，减少日常维护的频次，适配多粉尘、潮湿的复杂工业作业环境。
