直径630规格离心式风扇转轮结构设计

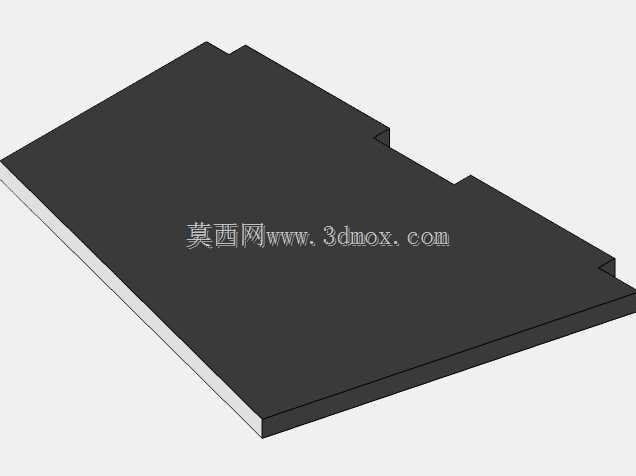

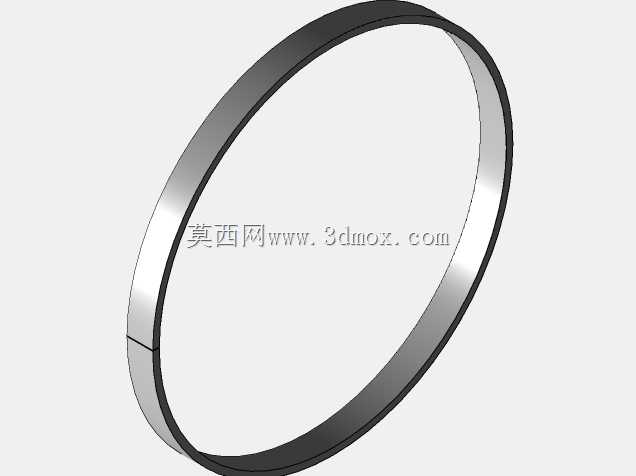

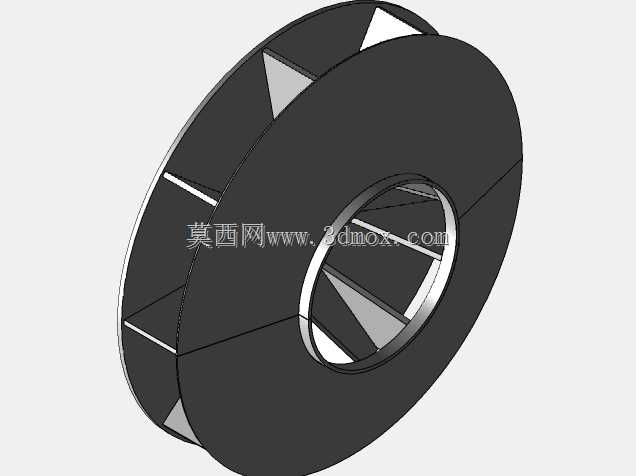

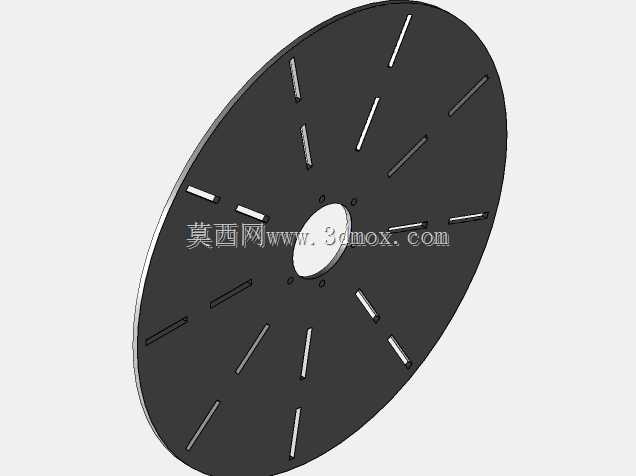

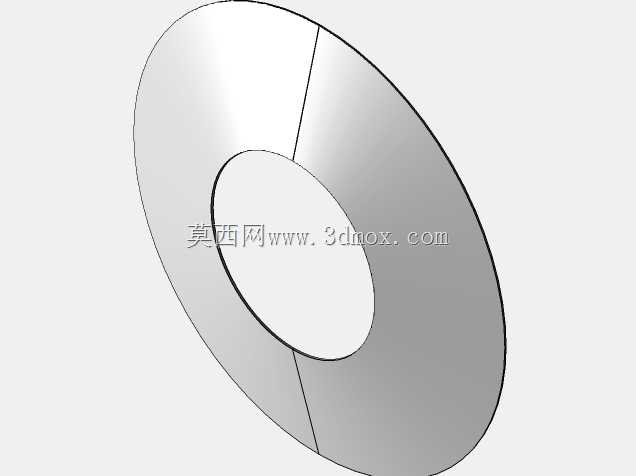

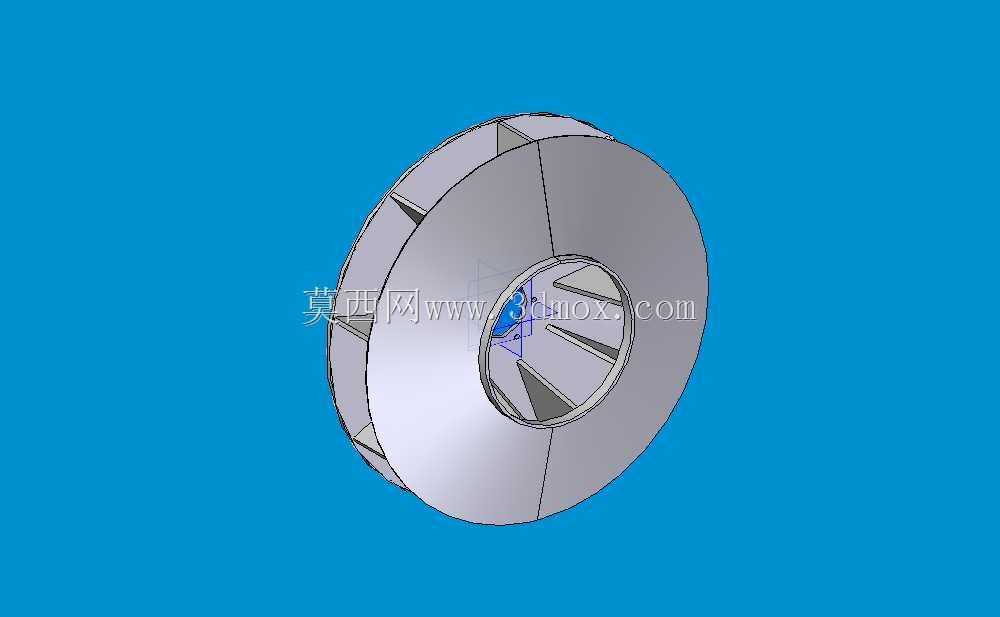

该风扇转轮主要应用于工业通风换气、厂房排风散热、大型设备配套送风系统中，作为离心式通风设备的核心做功部件，承担着将电机输入的机械能转化为气体压力能与动能的核心作用，可适配工业除尘系统风源、暖通空调送风单元、生产设备散热风道等多种场景，能够在持续运转的工况下稳定驱动空气定向流动，满足大流量通风的使用需求。从功能特性来看，该转轮采用后向式叶片布局设计，运转过程中气流沿叶片流道顺畅导出，气动效率表现优异，同时具备运行噪音低、气流脉动小的特点，长时间工作下结构形变量可控，可适配中等风压的通风工况，叶片与轮盘、轮盖的连接结构经过受力优化，能够承受额定转速下的离心载荷，避免高速运转时出现结构变形或焊缝开裂的问题。在设计思路上，该转轮优先考量气动性能与结构强度的平衡，轮盘采用整体式盘状结构保障整体刚性，叶片沿周向均匀分布，每片叶片的型线经过流道适配设计，减少气流在叶轮内部的涡流损失，中心的安装轴孔预留了标准的配合公差，可适配常规规格的风机主轴，轴孔周边的加强结构能够分散扭矩传递过程中的应力集中，提升动力传输的稳定性。外形尺寸方面，该转轮的公称直径为630mm，整体轴向宽度适配常规离心风机的壳体安装空间，安装时需保证叶轮与风机进风口的轴向间隙符合装配要求，径向跳动量控制在允许公差范围内，避免运转过程中出现碰擦问题；安装边界上，中心轴孔的配合尺寸、端面的连接孔位均匹配通用风机的安装标准，可直接替换同规格的常规离心风轮，无需对原有风机壳体、传动结构进行额外改造，安装适配性较强，能够快速完成部件更换或整机装配，适配不同场景下的通风设备配套需求。
