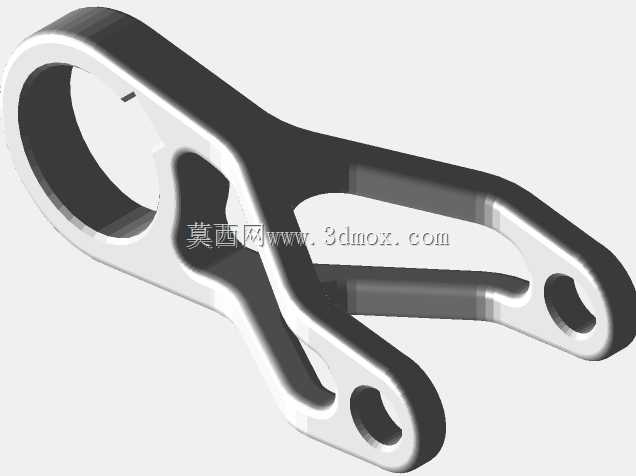

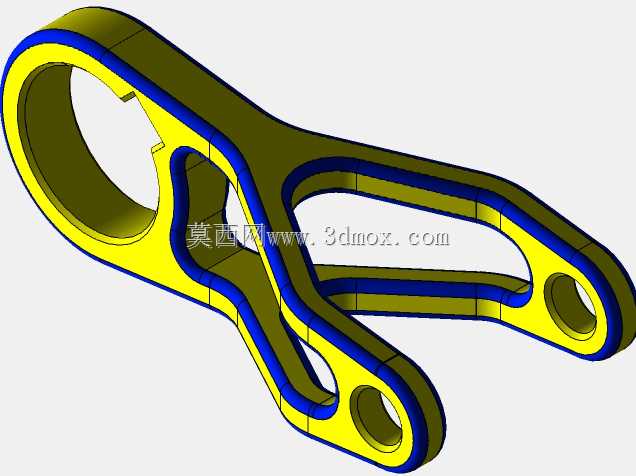

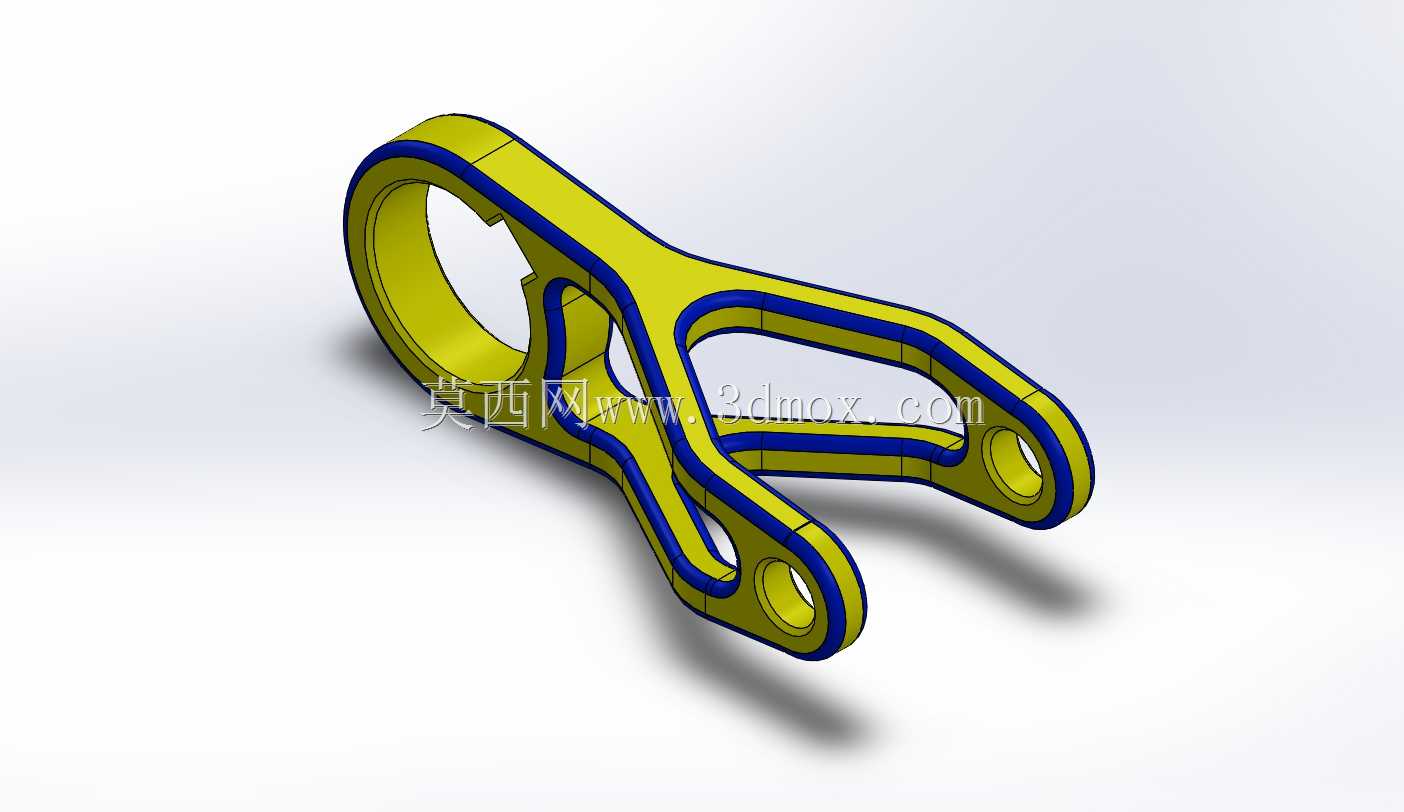

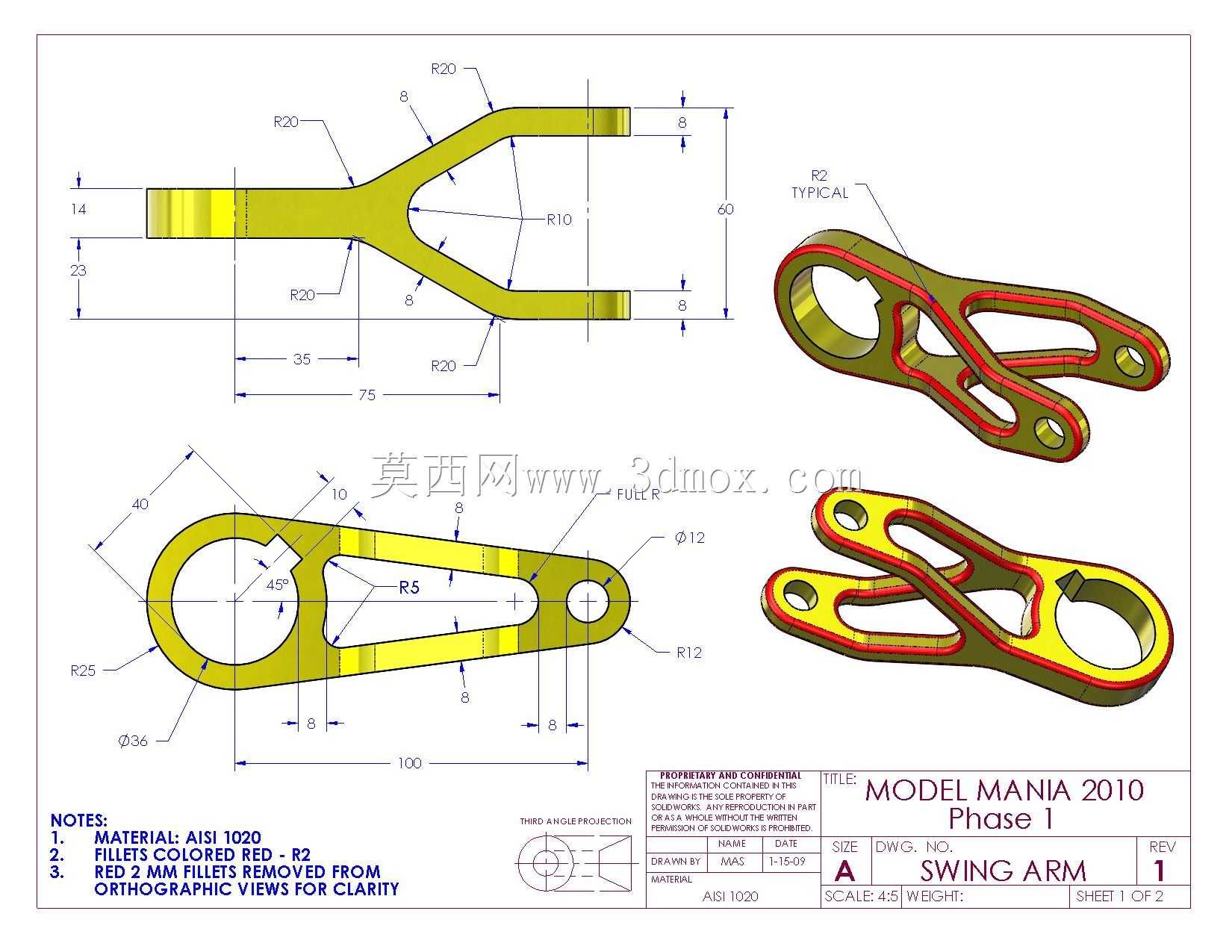

该叉形摇臂构件属于机械传动系统中的核心受力连接部件,广泛应用于需要往复摆动传递动力、转换运动方向的机械结构场景中,常见于小型动力设备、轻工机械、专用作业装置的连杆传动机构内,承担着将旋转动力转化为往复摆动力、或是在多节点间传递载荷的核心作用,工作过程中需要持续承受交变拉压载荷与周期性冲击,因此结构强度与安装适配性是设计阶段的核心考量要素。从产品功能特性来看,该构件采用一体化叉形分叉结构设计,一端为单臂带圆孔的安装端,另一端为对称双叉臂的连接端,单臂端的大尺寸圆孔用于与固定转轴配合,作为整个摇臂的摆动回转支点,孔位周边做了加厚环形凸台设计,能够有效提升孔壁的抗挤压强度,避免转轴反复转动摩擦造成孔位失圆变形;双叉臂端的两个对称安装孔用于连接从动连杆部件,双叉的对称布局可以让连杆受力更均匀,抵消单侧偏载带来的附加力矩,减少传动过程中的卡顿与异常磨损。在设计思路上,整个构件采用等强度优化思路,在应力集中的转角位置全部采用大圆角过渡,避免直角结构带来的应力断裂风险,同时在非受力区域做了镂空减重设计,在不降低整体结构强度的前提下尽可能减少构件自身重量,降低摆动过程中的惯性损耗,提升传动响应速度;构件的边缘做了等宽的加厚筋条设计,沿着构件的外轮廓连续分布,相当于给整个零件增加了一圈加强边框,大幅提升了零件的抗弯折、抗扭转变形能力,即使在瞬时冲击载荷下也能保持结构尺寸稳定,不会出现形变导致的传动精度下降。从外形尺寸与安装边界来看,该构件单臂端总长度为75mm,双叉臂端的总宽度为40mm,整体最大外轮廓长度为100mm,回转支点圆孔直径为36mm,双叉臂端的安装孔直径为8mm,各安装孔的中心距都做了精准的尺寸公差约束,能够保证装配后连杆运动轨迹符合设计预期,不会出现运动干涉问题;构件整体厚度均匀,安装端面平整无凸起,装配时可以直接贴合安装座平面,不需要额外加工调整垫片,适配常规的销轴、螺栓连接方式,安装维护便捷。零件表面的轮廓过渡顺滑,没有突兀的结构凸起,既可以采用金属切削加工成型,也可以采用锻造后精加工的工艺批量生产,能够满足不同批量的生产制造需求,在实际装配使用中,该摇臂的摆动角度范围可以根据配套连杆的行程做适配调整,传动过程中动力传递损耗小,运行噪音低,长期使用的结构稳定性优异,能够适应多粉尘、轻度油污的常规工业作业环境。
