P51D野马航模机身骨架结构三维设计

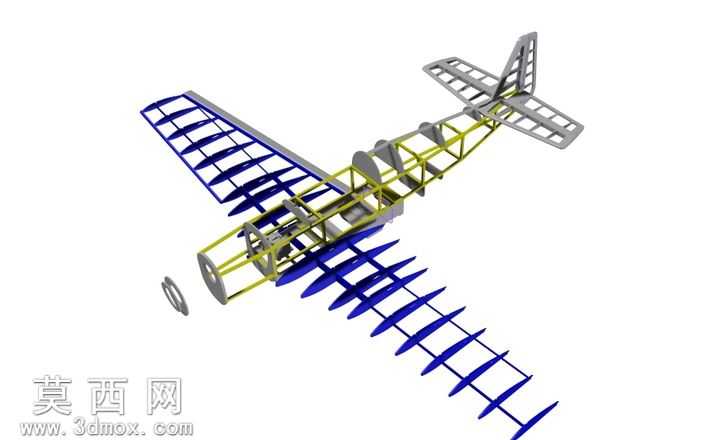

本作品为AEROMODEL野马P51D航模的机身骨架结构三维建模成果，整体建模过程围绕航模实机的结构比例展开，严格还原P51D野马战斗机的经典气动布局特征，针对航模制作的实际需求对内部承力结构做了适配性设计。建模阶段首先依据P51D战机的公开气动外形参数确定整体轮廓基准，以机身纵向主梁作为核心定位参考，依次排布横向隔框结构，每一处隔框的截面轮廓都匹配对应机身位置的气动曲面弧度，保证后续蒙皮铺设后可以完美还原真机的流线型外观。机翼部分采用经典的双翼梁承力结构，沿翼展方向等距排布翼肋构件，每一片翼肋的翼型截面都严格遵循P51D所用的层流翼型数据，蓝色标识的翼肋构件与黄色的纵向翼梁通过预设的卡位结构拼接，无需额外粘接定位即可完成机翼骨架的快速组装，大幅降低航模爱好者的制作难度。尾翼部分同样采用骨架式结构设计，平尾与垂尾的翼肋、梁架结构与主机翼保持统一的设计逻辑，构件之间的连接位都做了公差适配处理，保证3D打印或者激光切割加工后可以顺利装配。材质设定上，机身纵向主梁与机翼主承力梁采用明黄色轻质航空层板材质表现，翼肋与机身隔框采用深蓝色轻木材质表现，金属材质的发动机架、起落架安装位、尾翼连接座采用银灰色金属质感渲染，不同材质的区分清晰展现各部位的受力属性，也方便制作者根据受力需求选择对应加工材料。整体结构设计充分考虑航模飞行的受力需求，机身前部发动机安装位做了局部加强结构，预留了电机、电池的安装空间，机翼主梁与机身隔框的连接位设计了插接式卡扣，既保证连接强度，也方便拆解运输。整个模型的所有构件都做了壁厚优化，适配激光切割与3D打印的加工工艺要求，没有出现壁厚过薄无法加工或者壁厚过徒增加重量的问题，每一处构件的边角都做了圆角过渡处理，避免加工后出现毛刺划伤制作者，也能降低飞行过程中的应力集中问题，提升结构的抗损能力。
