卡亚巴电动旋翼自转旋翼机结构设计

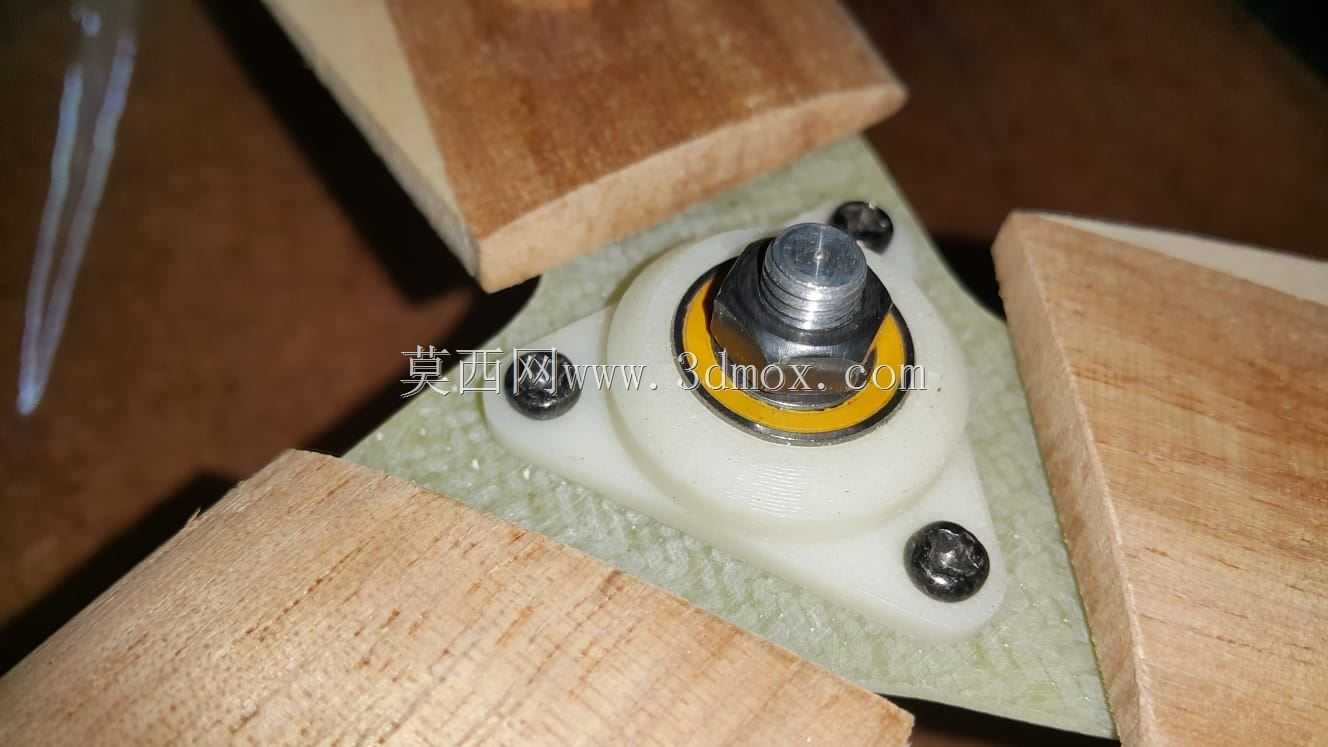

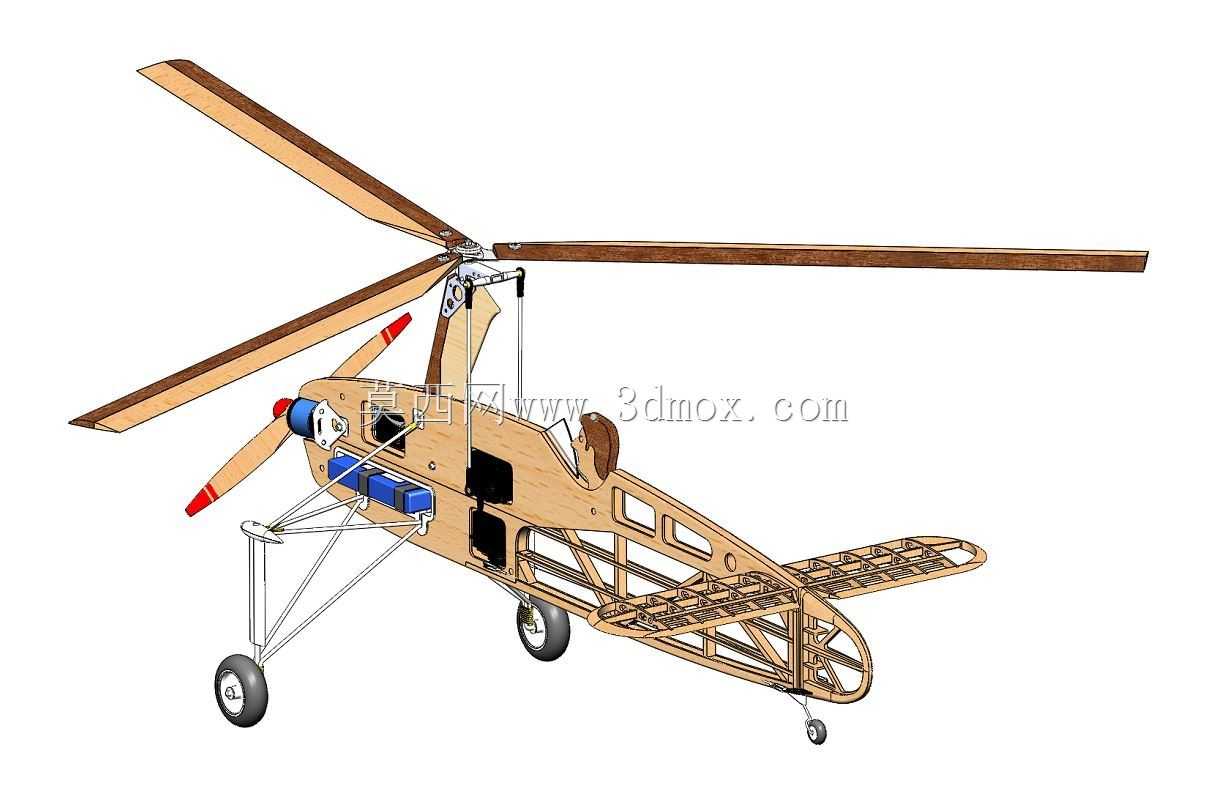

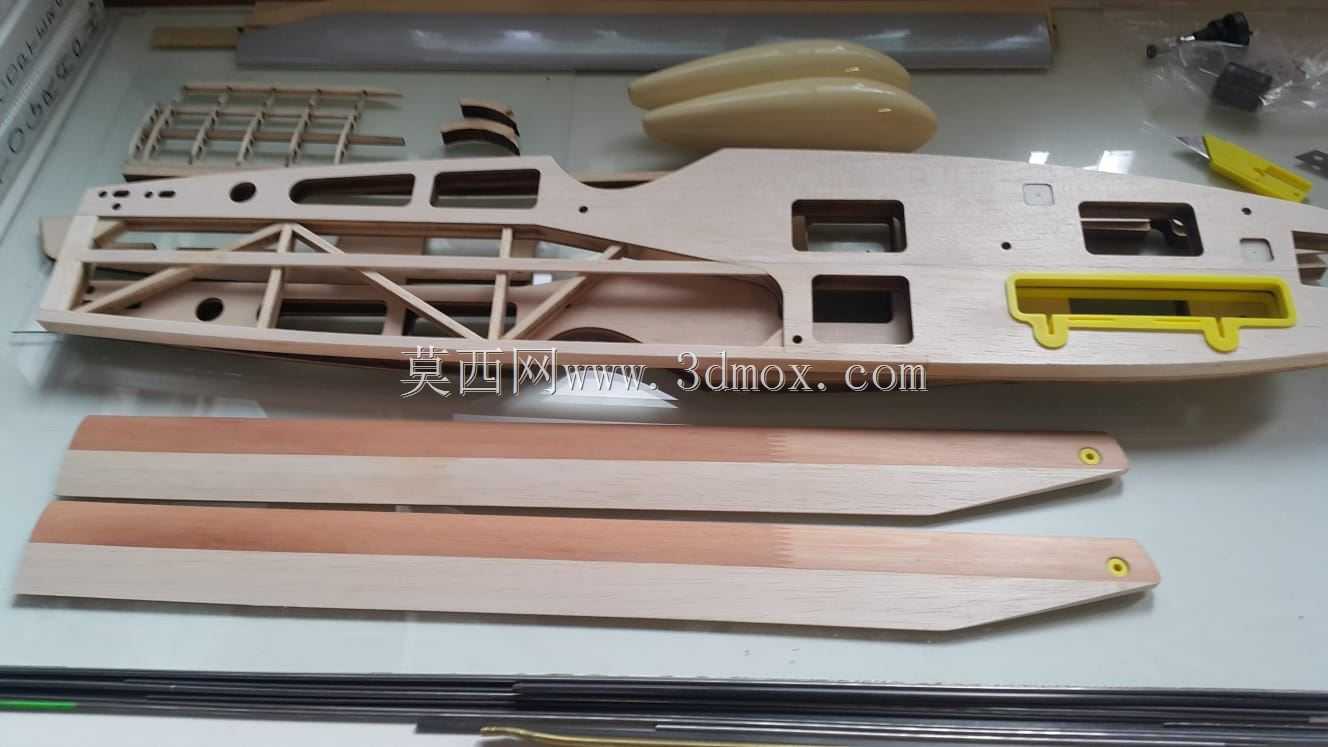

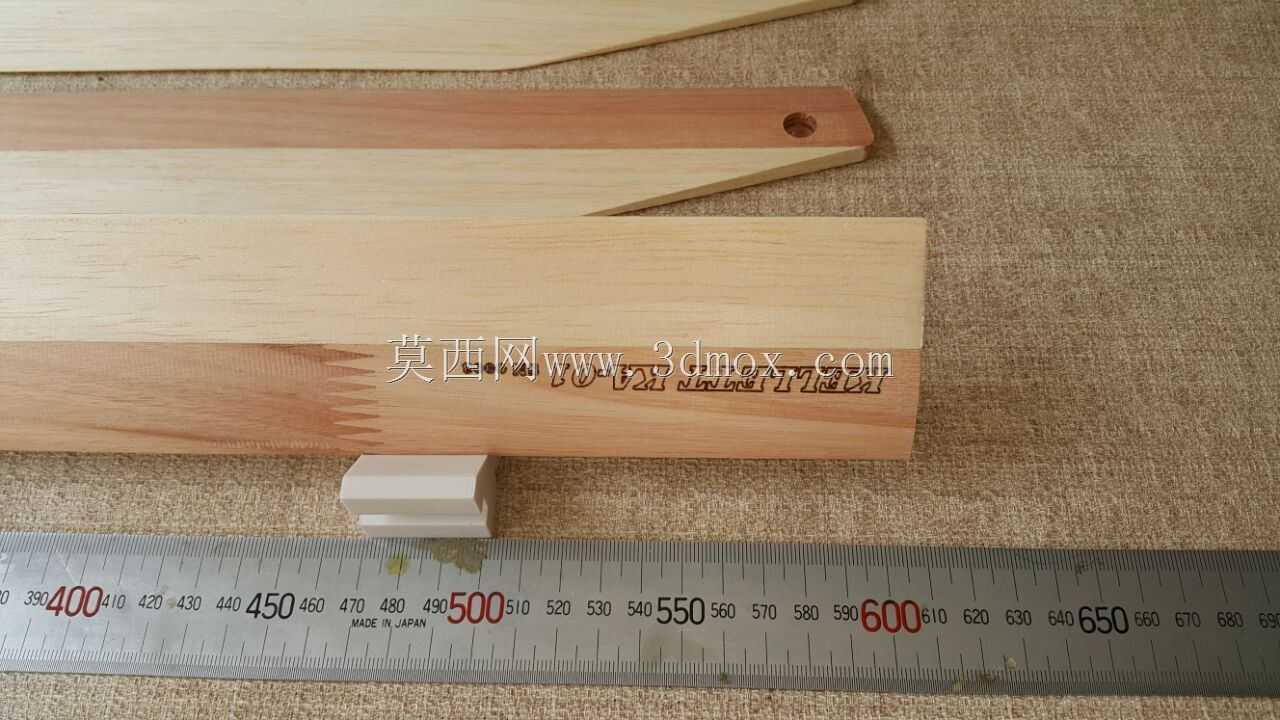

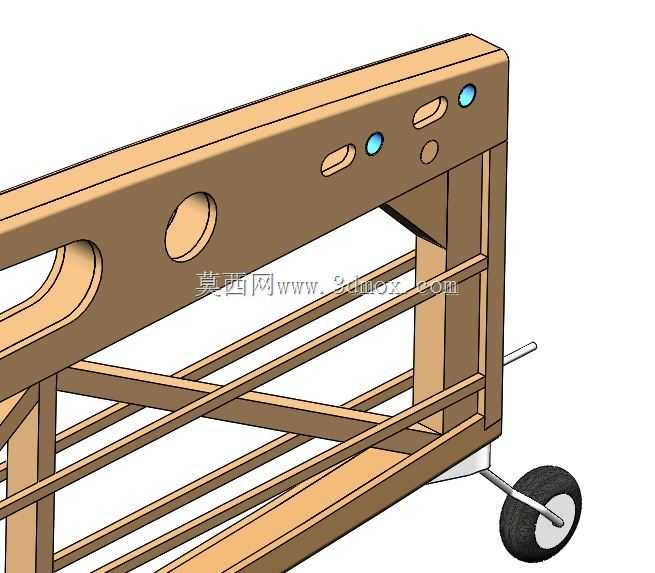

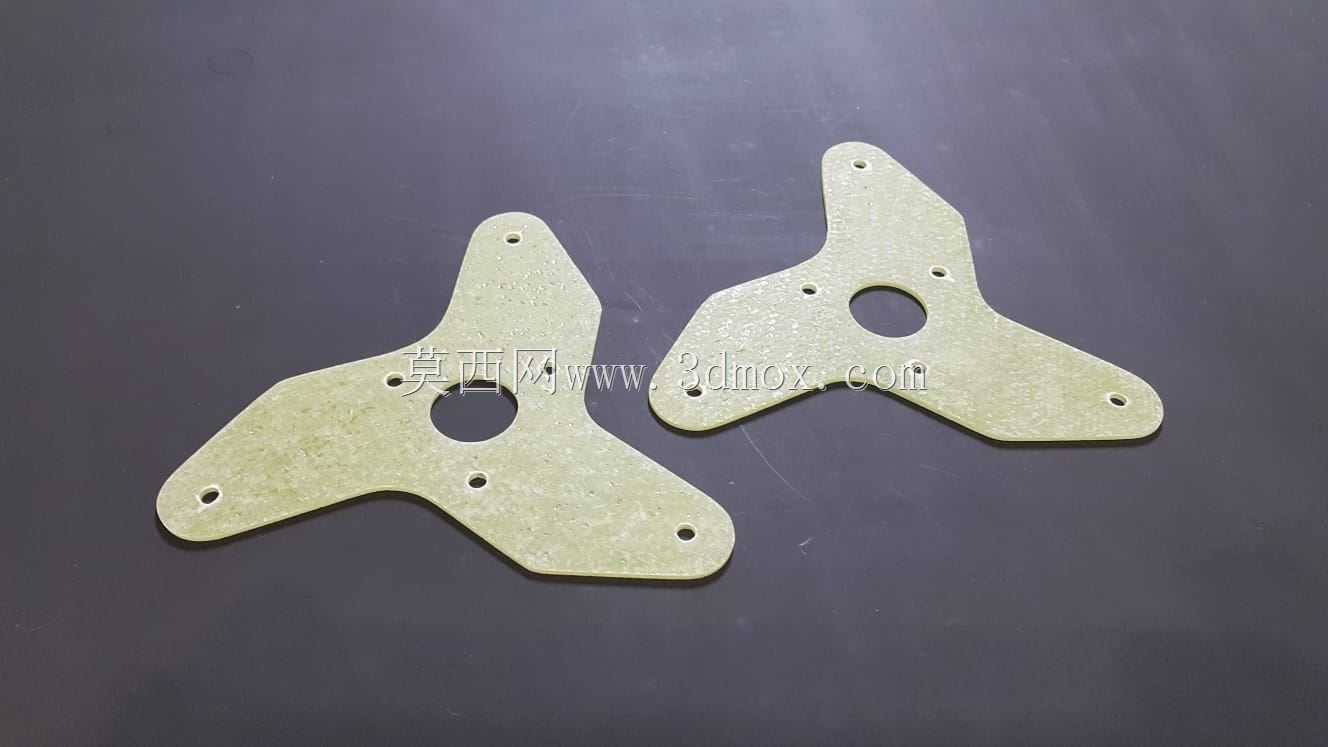

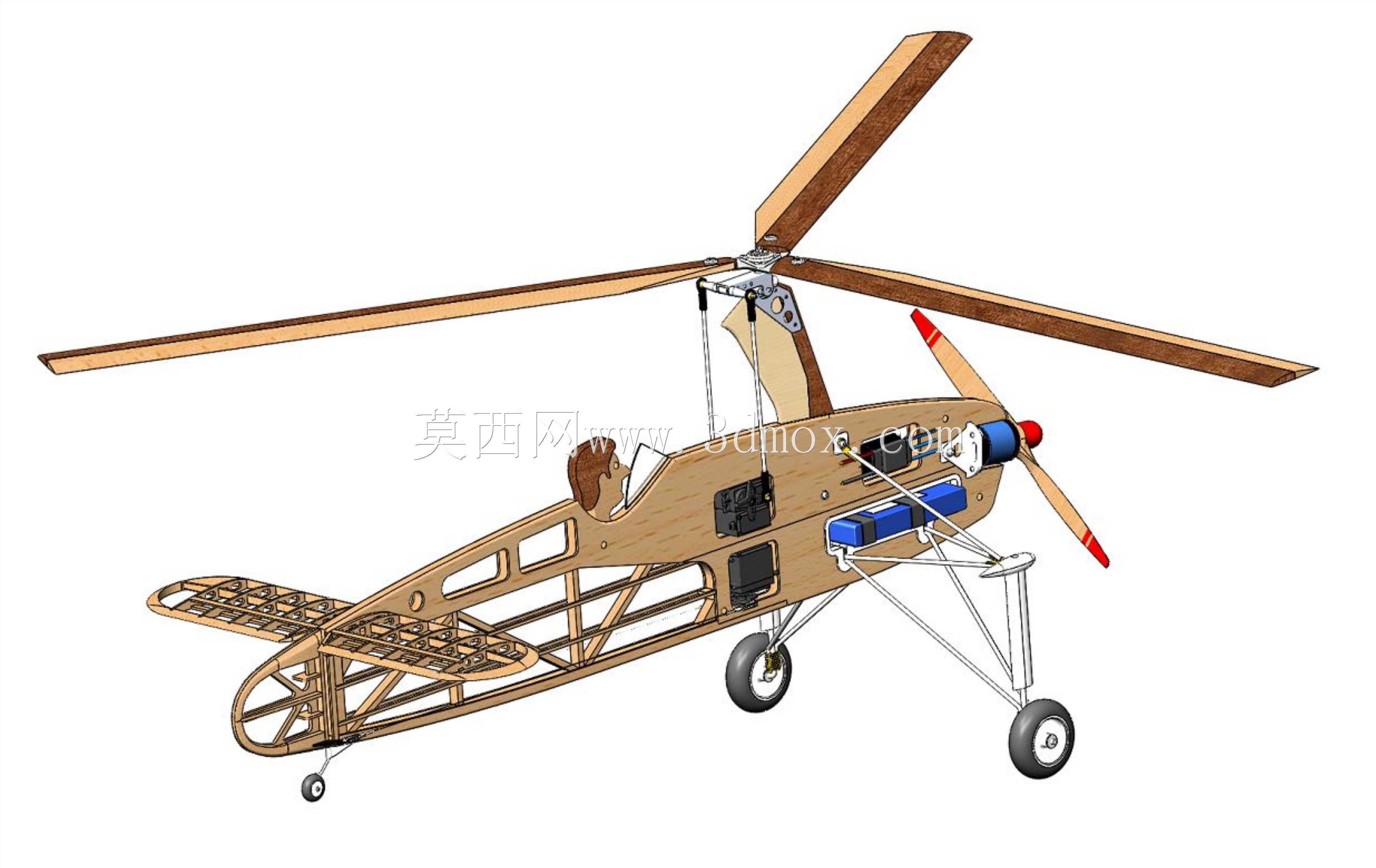

该款自转旋翼机航模结构，主要面向航空模型运动、青少年航空科普教具、小型无人旋翼飞行器验证平台三大应用场景，既可以作为航模爱好者完成组装、调试、飞行操作的实操载体，也可用于航空科普场景中直观展示自转旋翼机的升力产生原理、操纵逻辑与结构组成，还能作为小型无人旋翼载具的原理验证样机，为低空空域小型巡检、航拍类旋翼设备的结构迭代提供基础参考。从实际用途来看，该结构区别于传统固定翼航模与多旋翼无人机，依靠无动力驱动的主旋翼在前进气流作用下自转产生升力，前方布置的动力螺旋桨仅提供前进推力，具备失速速度低、低空飞行稳定性强、抗风表现优于同级别多旋翼航模、操纵逻辑更贴近载人自转旋翼机的特点，适合航模玩家练习旋翼类飞行器操纵，也可用于航空教学场景中演示自转旋翼机与直升机、固定翼飞行器的原理差异。在功能特性上，该结构采用外露骨架式机身设计，机身主体为镂空桁架结构，在保证结构强度满足飞行载荷要求的前提下，最大程度降低机身自重，提升有效载荷占比；主旋翼采用大尺寸木质桨叶，桨叶翼型针对低雷诺数飞行环境优化，自转启动转速低，升力转化效率高，能够在较低前进速度下维持足够升力；前拉式动力布局搭配双叶螺旋桨，推力输出平顺，动力组件与电池舱采用快拆式安装位，方便日常维护与动力参数调整；起落架采用后三点式轮式起落架，主起落架搭配斜拉支撑结构，能够承受降落时的冲击载荷，尾轮兼顾地面滑行时的方向操纵功能，尾翼组采用常规布局的水平尾翼与垂直尾翼，保证飞行过程中的纵向与航向稳定性。设计思路上，整体围绕轻量化、易组装、高仿真度三个核心方向展开，机身桁架结构采用等强度设计思路，在主旋翼安装座、动力安装座、起落架连接点等载荷集中区域做局部加强，非承力区域尽可能做镂空减重，兼顾结构强度与飞行重量要求；操纵系统预留了舵机安装位与传动走线空间，可适配主流航模舵机与遥控接收设备，无需额外打孔修改即可完成飞控系统的安装；主旋翼与机身的连接结构采用跷跷板式旋翼头设计，允许旋翼在飞行过程中做小幅度的挥舞动作，抵消飞行过程中的不平衡力矩，提升飞行稳定性。从外形尺寸与安装边界来看，该旋翼机主旋翼直径适配1.2-1.5米级航模规格，机身长度控制在0.8-1米区间，机身最大宽度不超过0.2米，整体起飞重量可控制在2-3千克区间；各部件的安装接口均做标准化设计，动力舱可适配28-36级外转子无刷电机，电池舱可容纳3S-4S规格的航模锂电池，起落架轮距控制在0.3米左右，保证地面滑行与降落过程中的防侧翻能力，尾翼组的安装位置与尺寸经过配平计算，确保整机重心落在主旋翼轴前方的合理区间，无需额外添加配重即可满足飞行配平要求。
