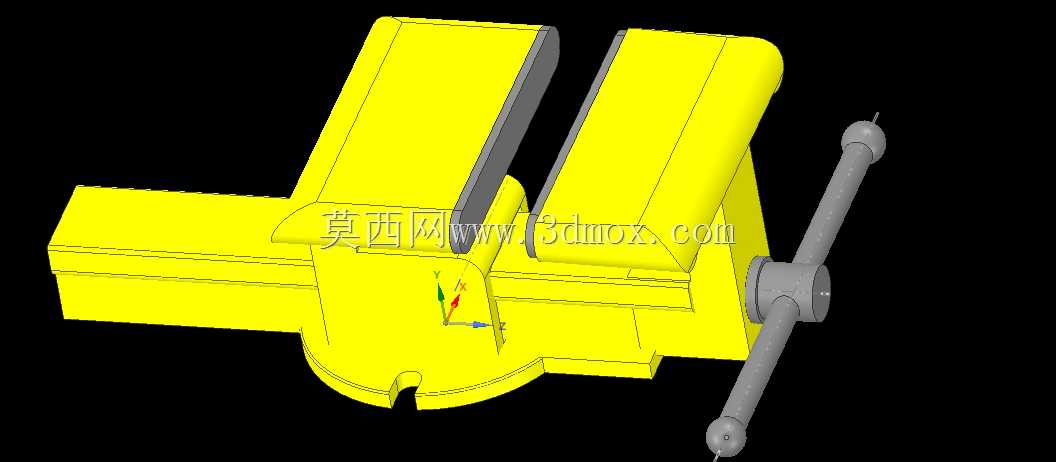

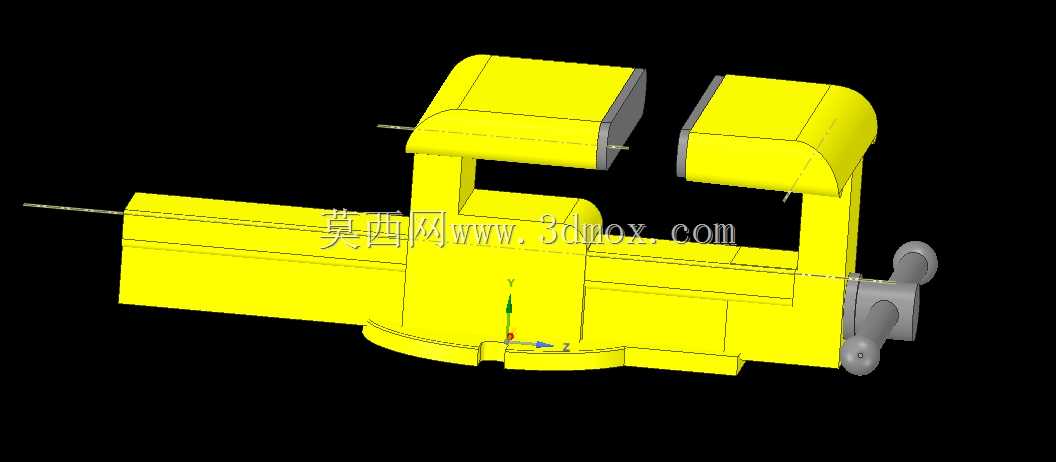

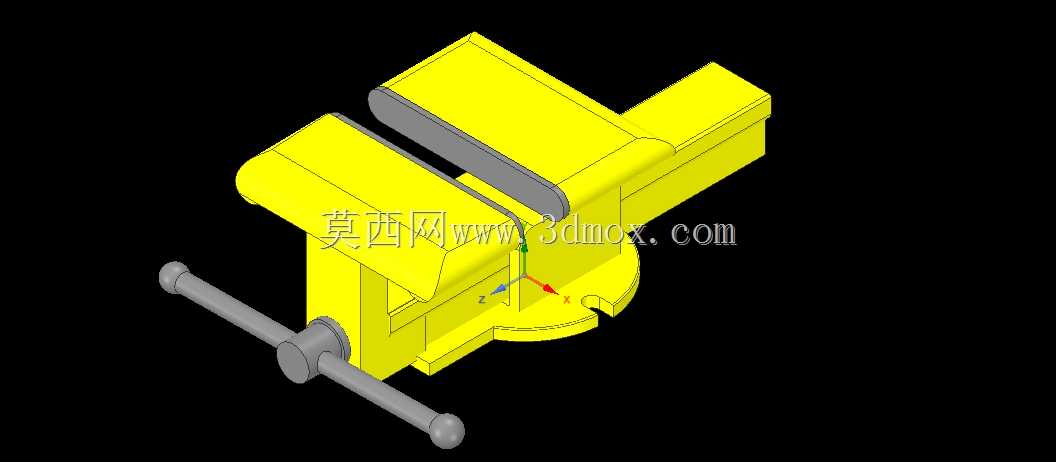

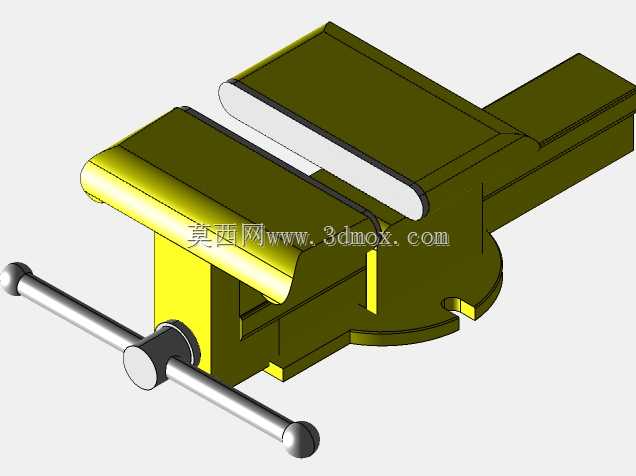

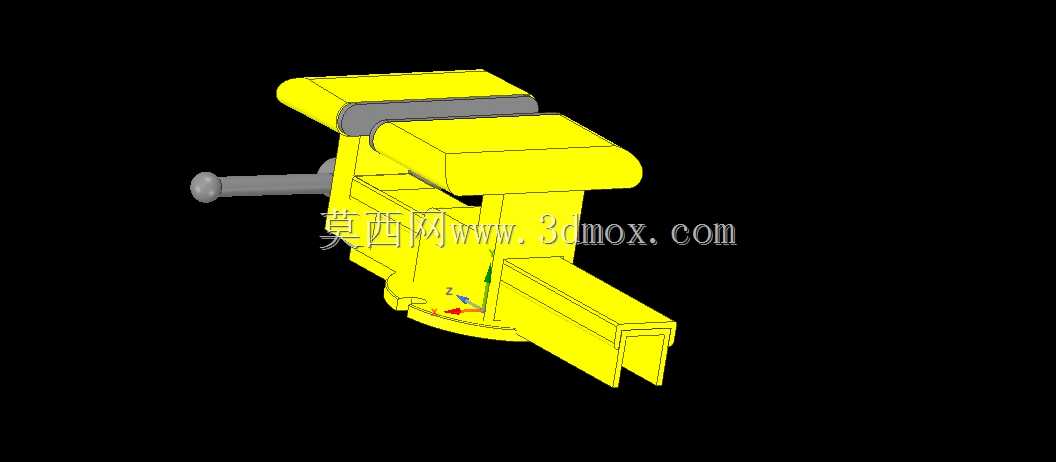

机用重型台虎钳夹持工装结构设计

这款台虎钳是机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，主要承担各类金属、非金属工件的装夹固定功能，为锯削、锉削、錾削、装配调试、小型零件打磨修配等工序提供稳定的工件定位基础，可适配台式钻床、小型铣床的轻型加工装夹需求，也可单独安装在钳工工作台完成手工修配作业。从功能特性来看，该虎钳采用丝杠传动的夹紧结构，通过摇臂带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，配合钳口表面的防滑齿纹，可对不同外形的工件施加均匀稳定的夹紧力，既能够夹持规则的方形、圆形棒料与板件，也可通过更换软钳口适配精加工零件的装夹，避免夹伤工件已加工表面；固定钳身底部设置旋转锁紧结构，可根据作业需求调整钳身的水平回转角度，满足不同方位的加工操作需求，调整到位后通过底部锁紧机构即可完成固定，保证装夹刚性。在设计思路上，整体结构优先保障装夹刚性与操作便捷性，钳身主体采用箱型加强结构，在活动钳身与固定钳身的受力部位做加厚处理，避免大夹紧力下出现钳身变形、导轨偏移的问题；丝杠采用梯形螺纹传动，具备良好的自锁性能，夹紧工件后不会因加工振动出现松脱，摇臂两端设置球形握柄，操作时施力顺畅，可通过杠杆原理放大输入力矩，操作人员无需施加过大外力即可获得足够的夹紧力；导轨配合面做限位导向设计，保证活动钳身移动过程中无偏摆，钳口闭合后上下平面齐平，避免工件装夹出现角度偏差。从安装边界与尺寸适配来看，该虎钳底座设置多个安装孔位，可通过螺栓直接固定在标准钳工工作台或机床辅助工作台上，安装时需保证底座与工作台面完全贴合，避免悬空导致受力后底座变形；钳口张开行程可覆盖常规小型零件的装夹尺寸需求，整体外形尺寸适配多数中小型加工工位的空间要求，不会占用过多工作台操作空间，同时预留了足够的操作间隙，方便操作人员在钳口周边完成各类加工作业，不会因结构干涉影响锉削、钻孔等操作的动作施展。
