Inventor设计的工业连接固定支架结构

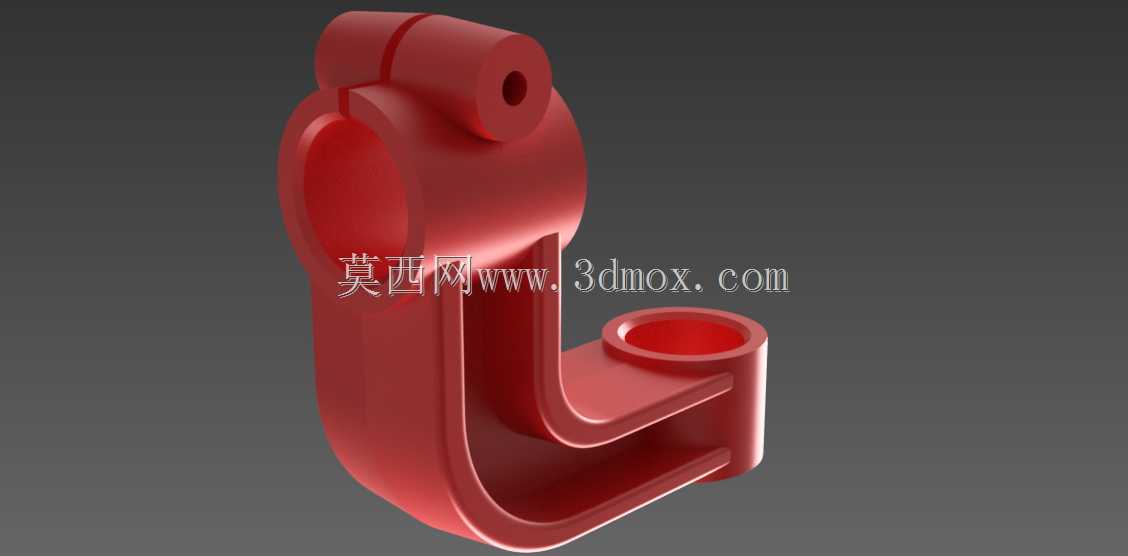

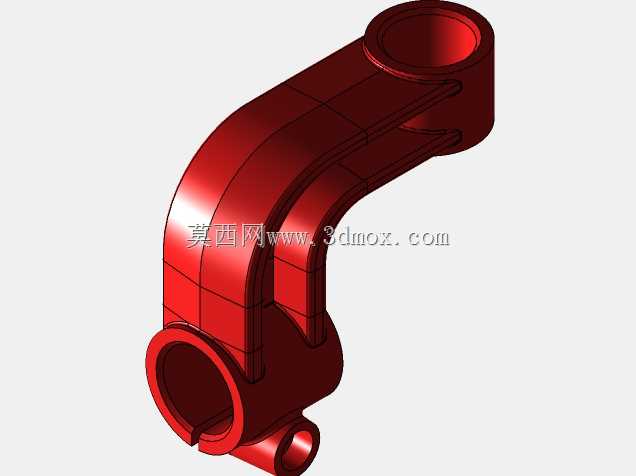

这款支架是工业传动与支撑系统中常用的连接固定构件，主要应用在中小型自动化生产线、物料输送设备、轻型工装夹具的点位固定场景中，可实现轴类零件与平面安装基座之间的刚性连接，也可作为管线排布、小型功能模组的承载支撑结构使用，在轻工制造、电子组装、小型加工设备的装配环节中应用十分广泛。从实际用途来看，该支架能够替代零散的拼接固定件，将两个不同走向的安装点位整合为一个整体构件，减少装配环节的零件数量，降低多零件拼接带来的装配误差累积，提升连接部位的结构稳定性，避免设备运行过程中因震动导致的连接松动、点位偏移问题。在功能特性上，该支架采用一体化弯折成型的结构设计，上部设置大口径环形抱合结构，可适配对应直径的圆轴类杆件，通过抱紧方式实现与轴件的无间隙配合，上部延伸出的带孔凸耳可用于安装锁紧螺钉或者定位销，进一步提升抱紧力，防止轴件与支架之间发生相对转动；下部设置平行排布的双环形安装位，可用于穿装固定螺栓或者连接小直径的铰接销轴，实现支架与基座或者其他功能构件的连接，弯折的弧形过渡结构能够有效分散受力，避免直角连接处出现应力集中导致的结构断裂。在设计思路上，这款支架充分考虑了安装空间的适配性，整体采用紧凑的L型弯折布局，在保证结构强度的前提下尽可能压缩构件的占用空间，所有的连接孔位都做了同轴度公差约束，确保安装后轴件与下部安装位的相对位置精度，壁厚设计经过受力校核，在满足额定承载要求的同时尽可能减少材料用量，降低构件自重，所有边角都做了圆角过渡处理，既避免装配过程中锐边划伤操作人员，也能进一步优化应力分布，提升构件的抗疲劳性能。从外形尺寸与安装边界来看，该支架上部抱合结构的内径适配常规的工业圆轴规格，下部双安装位的孔间距符合通用的安装孔位标准，整体外轮廓没有超出常规支架的安装空间范围，安装时不需要对原有设备的基座进行额外改造，可直接替换同规格的老旧支架，适配多数轻型工业设备的安装点位要求，安装后不会与周边的管线、运动构件发生干涉，能够在紧凑的设备内部空间中完成装配作业。
