多规格啮合传动组合齿轮结构

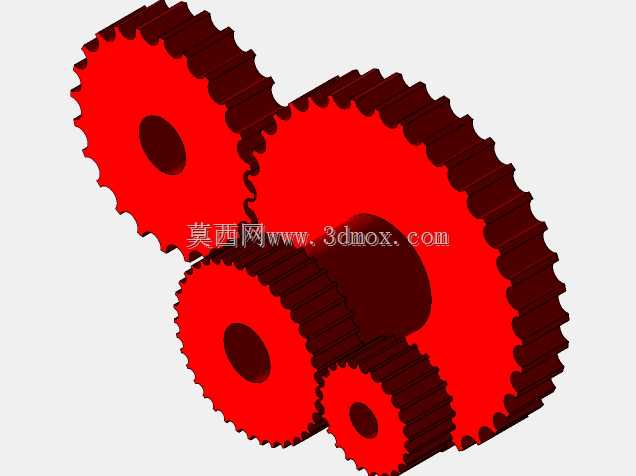

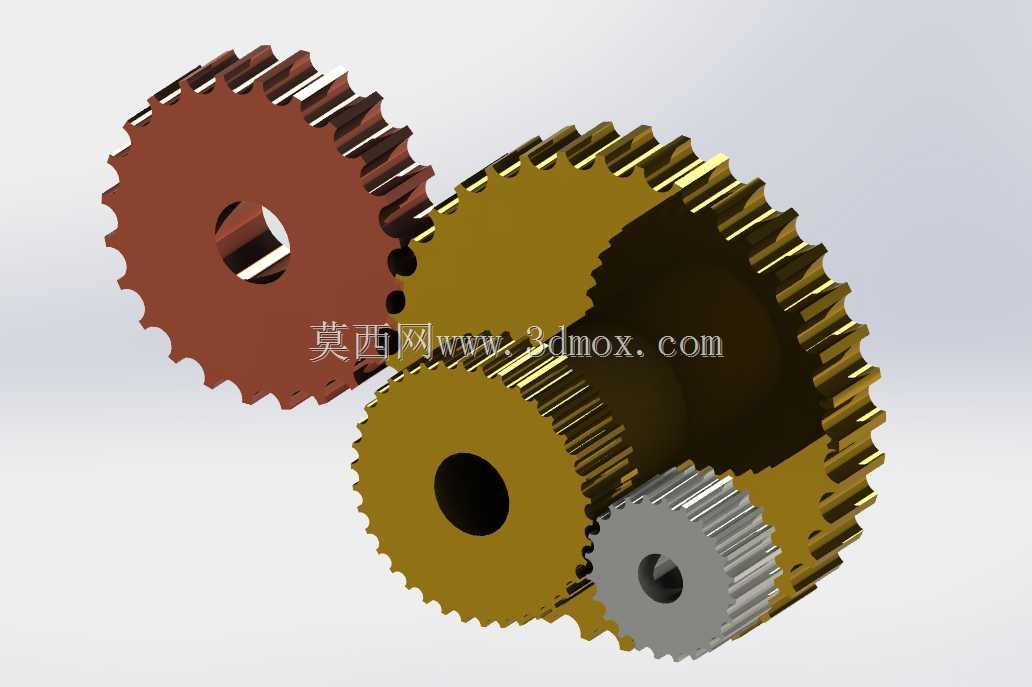

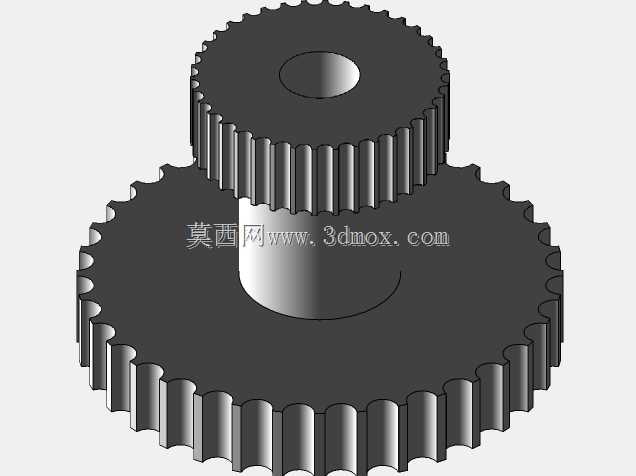

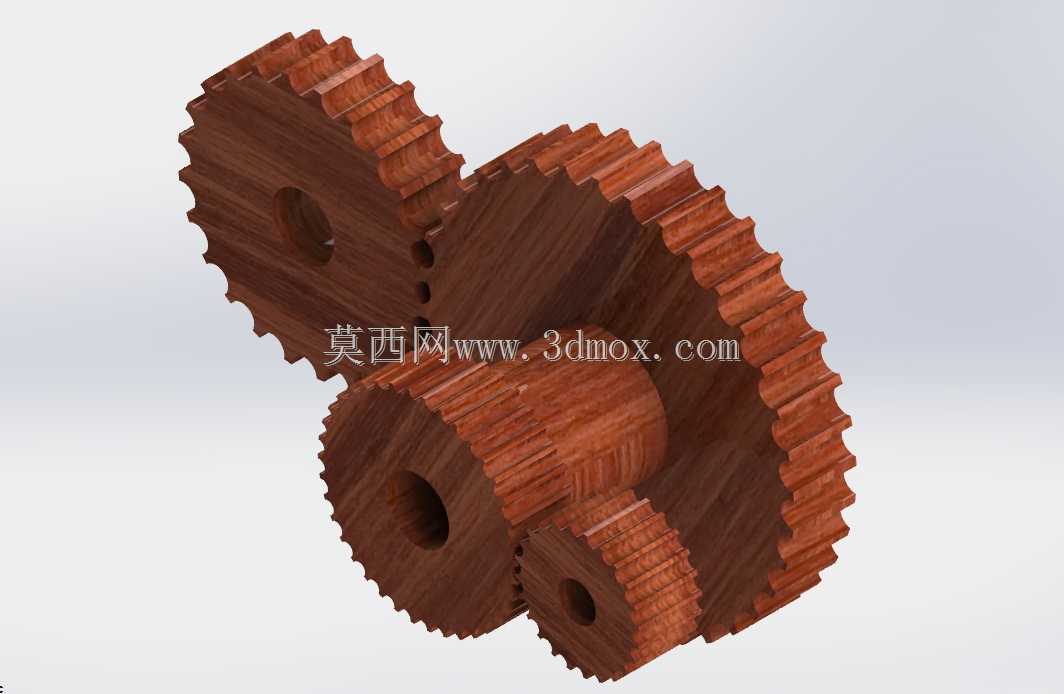

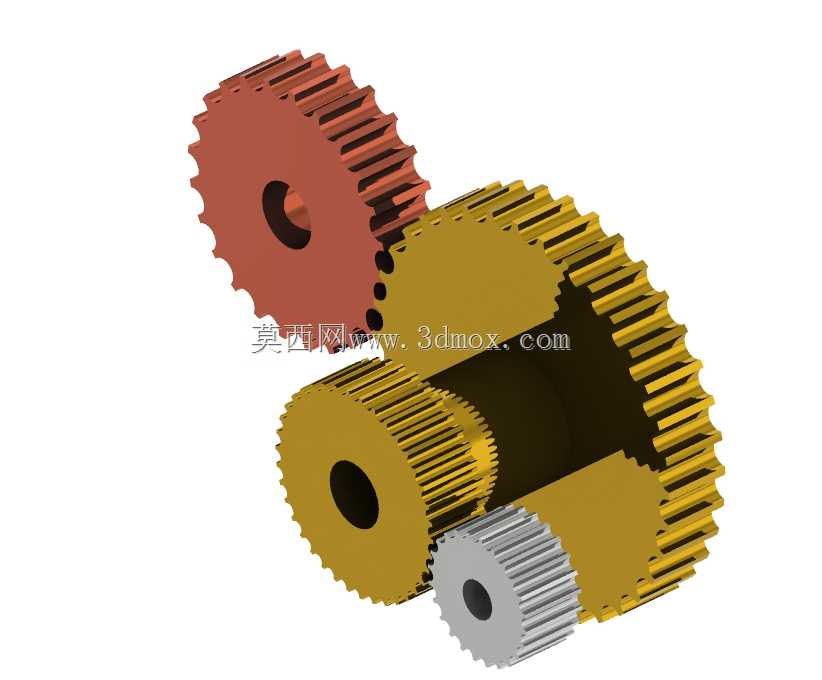

这套多齿轮啮合组合结构，是机械传动系统中极为常见的动力传递单元，广泛应用于各类需要转速变换、扭矩调整、动力转向的机械设备当中，小到小型自动化输送线的动力端、轻工包装设备的进给机构，大到通用机床的主轴传动箱、农用机械的动力分配单元，都能见到这类组合齿轮结构的实际应用。整套结构通过不同齿数、不同外径的圆柱直齿轮相互啮合排布，能够实现单输入多输出的动力分流，也可通过不同齿数比的搭配完成固定速比的转速转换，满足不同工况下从动部件的转速与扭矩需求。从设计思路来看，这套齿轮组采用同轴双联齿轮搭配独立啮合小齿轮、侧置啮合大齿轮的排布方式，双联齿轮的设计能够在有限的安装空间内实现两级传动的速比叠加，大幅压缩传动结构的整体占用空间，避免传统单级齿轮组需要大跨度排布的空间浪费。所有齿轮均采用标准渐开线圆柱直齿轮齿形设计，齿廓参数符合通用机械传动标准，啮合过程中传动平稳，齿面接触应力分布均匀，能够有效降低长期运转过程中的齿面磨损，提升整套传动结构的使用寿命。在安装边界方面，整套齿轮组的各齿轮轴孔均采用标准通孔设计，可适配常规规格的传动转轴，各啮合齿轮的中心距严格按照齿形参数计算匹配，安装时仅需保证各转轴的平行度公差在允许范围内，即可实现顺畅无卡滞的啮合传动，无需额外进行复杂的齿隙调整。齿轮的端面与齿顶均做了常规的倒角处理，既能够避免安装过程中锐边磕碰造成的齿形损伤，也能减少运转过程中齿端的应力集中问题。不同外径的齿轮搭配，既可以实现高速级小齿轮输入、低速级大齿轮输出的减速增扭效果，也可反向搭配实现增速传动，适配不同的动力输入输出需求，整套结构没有额外的冗余设计，所有部件均服务于动力传递的核心功能，结构紧凑传动效率高，能够在常规的闭式齿轮箱、开式传动工位中稳定工作，适配多数通用机械的传动系统改装、教学演示、原理验证等多种使用场景。
